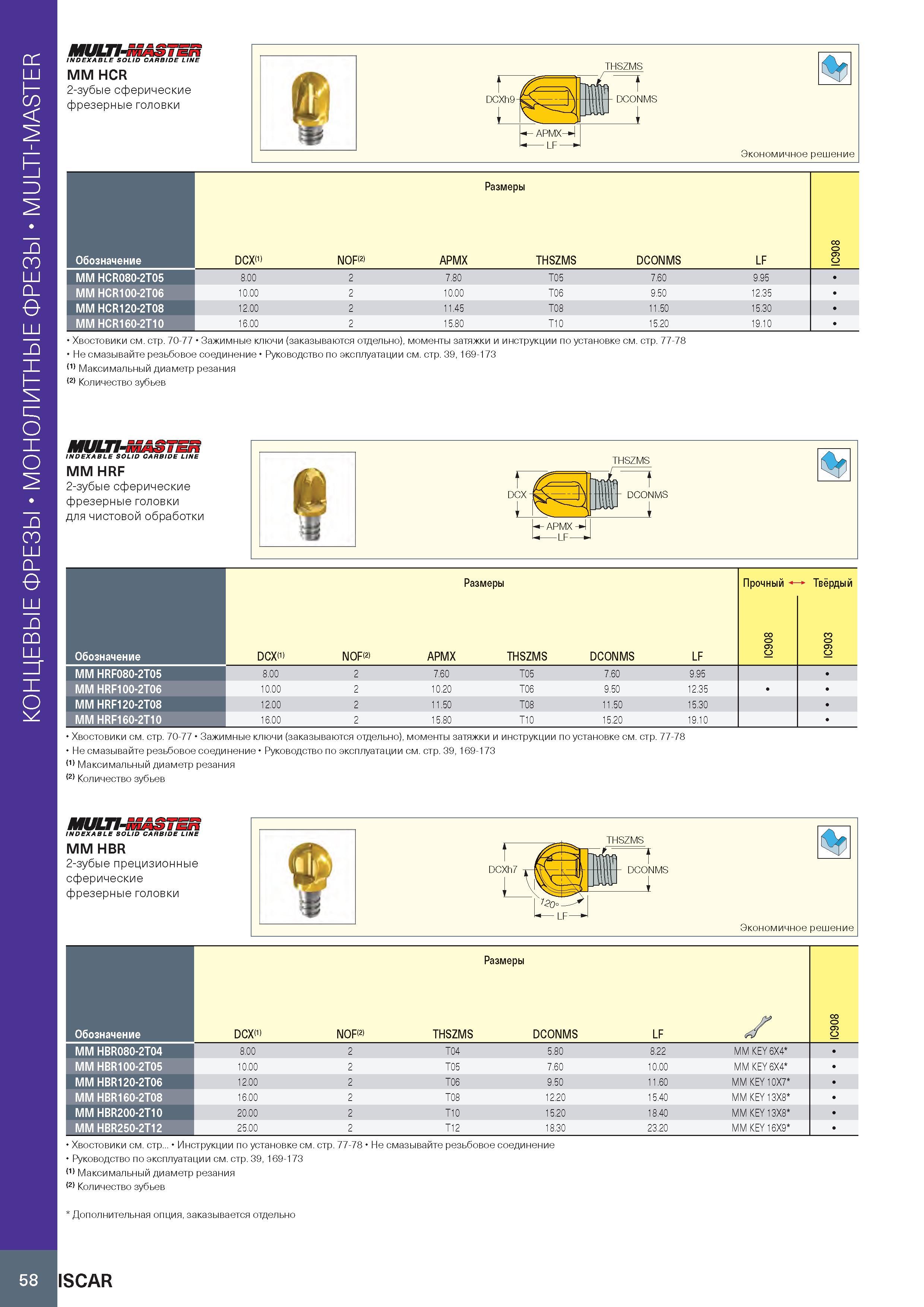

Монолитные концевые фрезы MULTI-MASTER MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HCR 2-зубые сферические фрезерные головки THSZMS DCXh9-j L APMX- LF— %> DCONMS Экономичное решение Размеры Обозначение MM HCR080-2T05 MM HCR100-2T06 MM HCR120-2T08 MM HCR160-2T10 DCX(1) NOF(2) APMX THSZMS DCONMS 10.00 12.00 16.00 7.80 10.00 11.45 15.80 T05 T06 T08 T10 7.60 9.50 11.50 15.20 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Максимальный диаметр резания (2) Количество зубьев LF 9.95 12.35 15.30 19.10 MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HRF 2-зубые сферические фрезерные головки для чистовой обработки THSZMS DCX I DCONMS Обозначение Размеры Прочный i’ Твёрдый DCX(1) NOF(2) APMX THSZMS DCONMS LF IC908 IC903 MM HRF080-2T05 8.00 2 7.60 T05 7.60 9.95 MM HRF100-2T06 10.00 2 10.20 T06 9.50 12.35 MM HRF120-2T08 12.00 2 11.50 T08 11.50 15.30 MM HRF160-2T10 16.00 2 15.80 T10 15.20 19.10 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Максимальный диаметр резания (2) Количество зубьев MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HBR 2-зубые прецизионные сферические фрезерные головки DCXh7 DCONMS 1 Экономичное решение Размеры Обозначение DCX(1) NOF(2) THSZMS DCONMS LF IC908 MM HBR080-2T04 8.00 2 T04 5.80 8.22 MM KEY 6X4 MM HBR100-2T05 10.00 2 T05 7.60 10.00 MM KEY 6X4 MM HBR120-2T06 12.00 2 T06 9.50 11.60 MM KEY 10X7 MM HBR160-2T08 16.00 2 T08 12.20 15.40 MM KEY 13X8 MM HBR200-2T10 20.00 2 T10 15.20 18.40 MM KEY 13X8 MM HBR250-2T12 25.00 2 T12 18.30 23.20 MM KEY 16X9 Хвостовики см. стр... Инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Максимальный диаметр резания (2) Количество зубьев Дополнительная опция, заказывается отдельно 58 ISCAR
