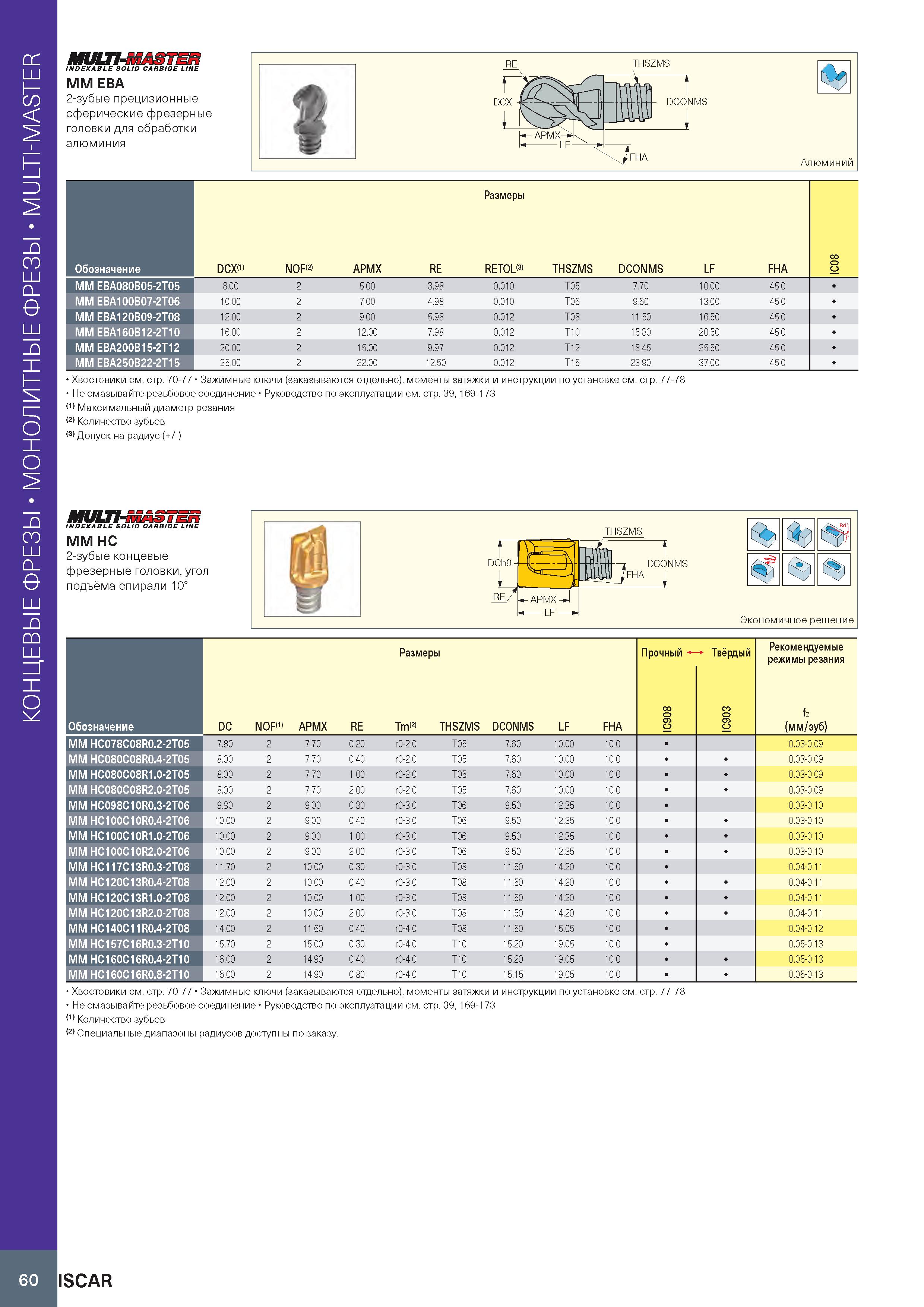

Монолитные концевые фрезы MULTI-MASTER Размеры Обозначение DCX(1) NOF(2) APMX RE RETOL(3) THSZMS DCONMS LF FHA IC08 MM EBA080B05-2T05 8.00 2 5.00 3.98 0.010 T05 7.70 10.00 45.0 MM EBA100B07-2T06 10.00 2 7.00 4.98 0.010 T06 9.60 13.00 45.0 MM EBA120B09-2T08 12.00 2 9.00 5.98 0.012 T08 11.50 16.50 45.0 MM EBA160B12-2T10 16.00 2 12.00 7.98 0.012 T10 15.30 20.50 45.0 MM EBA200B15-2T12 20.00 2 15.00 9.97 0.012 T12 18.45 25.50 45.0 MM EBA250B22-2T15 25.00 2 22.00 12.50 0.012 T15 23.90 37.00 45.0 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 Максимальный диаметр резания Количество зубьев Допуск на радиус (+/-) MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HC 2-зубые концевые фрезерные головки, угол подъёма спирали 10° THSZMS DCh9 A. - APMX - J -LF—I Экономичное решение DCONMS FHA Размеры Прочный i’ Твёрдый Рекомендуемые режимы резания Обозначение DC NOF(1) APMX RE Tm(2) THSZMS DCONMS LF FHA 8 о IC 3 о IC fz (мм/зуб) MM HC078C08R0.2-2T05 7.80 2 7.70 0.20 Г0-2.0 T05 7.60 10.00 10 0 0.03-0 09 MM HC080C08R0.4-2T05 8.00 2 7.70 0.40 Г0-2.0 T05 7.60 10.00 10 0 0.03-0 09 MM HC080C08R1.0-2T05 8.00 2 7.70 1.00 Г0-2.0 T05 7.60 10.00 10 0 0.03-0 09 MM HC080C08R2.0-2T05 8.00 2 7.70 2.00 Г0-2.0 T05 7.60 10.00 10 0 0.03-0 09 MM HC098C10R0.3-2T06 9.80 2 9.00 0.30 Г0-3.0 T06 9.50 12.35 10 0 0.03-0 10 MM HC100C10R0.4-2T06 10.00 2 9.00 0.40 Г0-3.0 T06 9.50 12.35 10 0 0.03-0 10 MM HC100C10R1.0-2T06 10.00 2 9.00 1.00 Г0-3.0 T06 9.50 12.35 10 0 0.03-0 10 MM HC100C10R2.0-2T06 10.00 2 9.00 2.00 Г0-3.0 T06 9.50 12.35 10 0 0.03-0 10 MM HC117C13R0.3-2T08 11.70 2 10.00 0.30 Г0-3.0 T08 11.50 14.20 10 0 0.04-0 11 MM HC120C13R0.4-2T08 12.00 2 10.00 0.40 Г0-3.0 T08 11.50 14.20 10 0 0.04-0 11 MM HC120C13R1.0-2T08 12.00 2 10.00 1.00 Г0-3.0 T08 11.50 14.20 10 0 0.04-0 11 MM HC120C13R2.0-2T08 12.00 2 10.00 2.00 Г0-3.0 T08 11.50 14.20 10 0 0.04-0 11 MM HC140C11R0.4-2T08 14.00 2 11.60 0.40 Г0-4.0 T08 11.50 15.05 10 0 0.04-0 12 MM HC157C16R0.3-2T10 15.70 2 15.00 0.30 Г0-4.0 T10 15.20 19.05 10 0 0.05-0 13 MM HC160C16R0.4-2T10 16.00 2 14.90 0.40 Г0-4.0 T10 15.20 19.05 10 0 0.05-0 13 MM HC160C16R0.8-2T10 16.00 2 14.90 0.80 Г0-4.0 T10 15.15 19.05 10 0 0.05-0 13 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 Количество зубьев Специальные диапазоны радиусов доступны по заказу. 60 ISCAR
