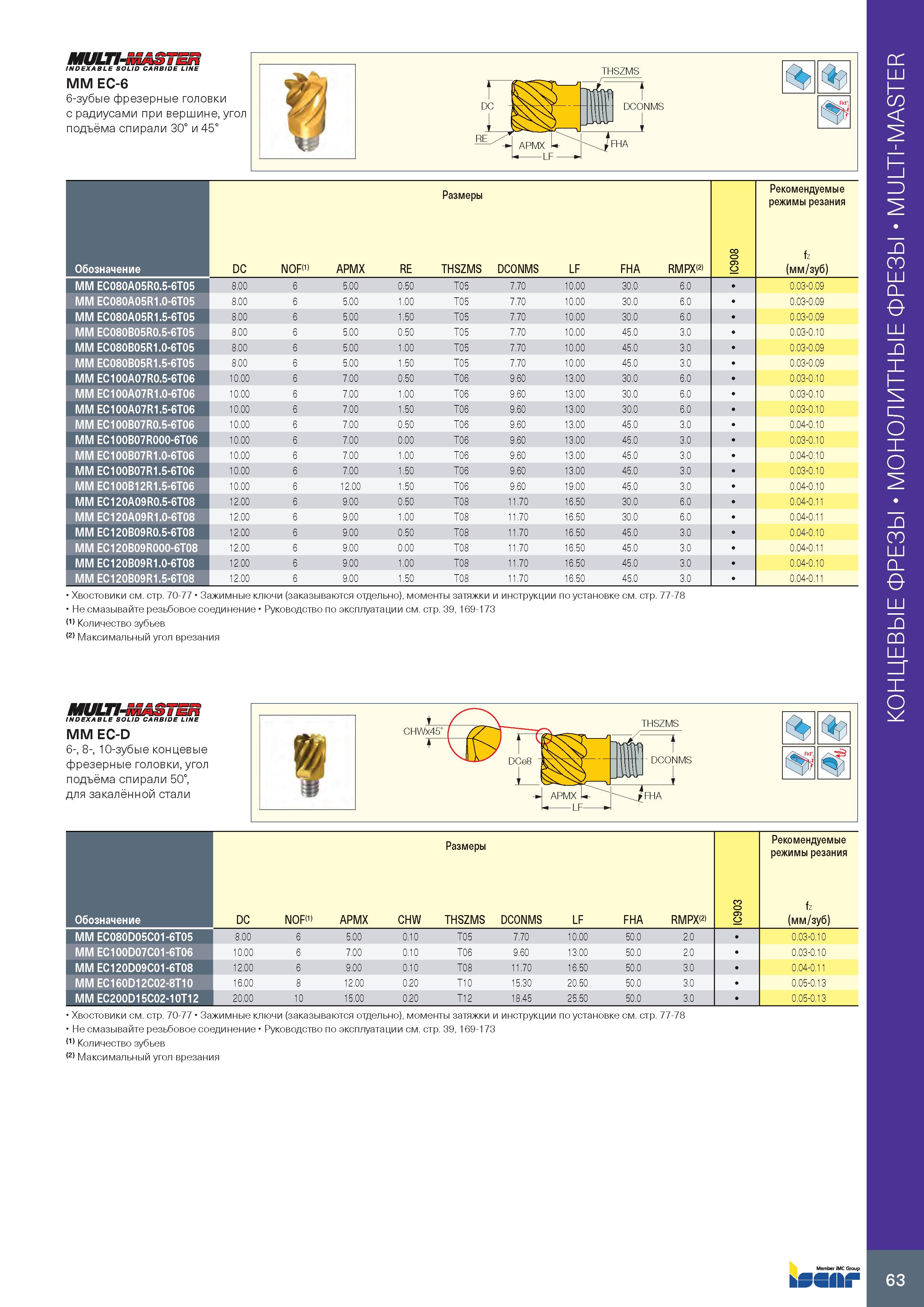

67 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.63

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 63 0067 Lab2u

Обозначение Размеры IC908 Рекомендуемые режимы резания fz (мм/зуб) DC NOF(1) APMX RE THSZMS DCONMS LF FHA RMPX(2) MM EC080A05R0.5-6T05 8.00 6 5.00 0.50 T05 7.70 10.00 30.0 6.0 0.03-0.09 MM EC080A05R1.0-6T05 8.00 6 5.00 1.00 T05 7.70 10.00 30.0 6.0 0.03-0.09 MM EC080A05R1.5-6T05 8.00 6 5.00 1.50 T05 7.70 10.00 30.0 6.0 0.03-0.09 MM EC080B05R0.5-6T05 8.00 6 5.00 0.50 T05 7.70 10.00 45.0 3.0 0.03-0.10 MM EC080B05R1.0-6T05 8.00 6 5.00 1.00 T05 7.70 10.00 45.0 3.0 0.03-0.09 MM EC080B05R1.5-6T05 8.00 6 5.00 1.50 T05 7.70 10.00 45.0 3.0 0.03-0.09 MM EC100A07R0.5-6T06 10.00 6 7.00 0.50 T06 9.60 13.00 30.0 6.0 0.03-0.10 MM EC100A07R1.0-6T06 10.00 6 7.00 1.00 T06 9.60 13.00 30.0 6.0 0.03-0.10 MM EC100A07R1.5-6T06 10.00 6 7.00 1.50 T06 9.60 13.00 30.0 6.0 0.03-0.10 MM EC100B07R0.5-6T06 10.00 6 7.00 0.50 T06 9.60 13.00 45.0 3.0 0.04-0.10 MM EC100B07R000-6T06 10.00 6 7.00 0.00 T06 9.60 13.00 45.0 3.0 0.03-0.10 MM EC100B07R1.0-6T06 10.00 6 7.00 1.00 T06 9.60 13.00 45.0 3.0 0.04-0.10 MM EC100B07R1.5-6T06 10.00 6 7.00 1.50 T06 9.60 13.00 45.0 3.0 0.03-0.10 MM EC100B12R1.5-6T06 10.00 6 12.00 1.50 T06 9.60 19.00 45.0 3.0 0.04-0.10 MM EC120A09R0.5-6T08 12.00 6 9.00 0.50 T08 11.70 16.50 30.0 6.0 0.04-0.11 MM EC120A09R1.0-6T08 12.00 6 9.00 1.00 T08 11.70 16.50 30.0 6.0 0.04-0.11 MM EC120B09R0.5-6T08 12.00 6 9.00 0.50 T08 11.70 16.50 45.0 3.0 0.04-0.10 MM EC120B09R000-6T08 12.00 6 9.00 0.00 T08 11.70 16.50 45.0 3.0 0.04-0.11 MM EC120B09R1.0-6T08 12.00 6 9.00 1.00 T08 11.70 16.50 45.0 3.0 0.04-0.10 MM EC120B09R1.5-6T08 12.00 6 9.00 1.50 T08 11.70 16.50 45.0 3.0 0.04-0.11 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Максимальный угол врезания MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM EC-D 6-, 8-, 10-зубые концевые фрезерные головки, угол подъёма спирали 50°, для закалённой стали Размеры Рекомендуемые режимы резания Обозначение DC NOF(1) APMX CHW THSZMS DCONMS LF FHA RMPX(2) IC903 fz (мм/зуб) MM EC080D05C01-6T05 8.00 6 5.00 0.10 T05 7.70 10.00 50.0 2.0 0.03-0.10 MM EC100D07C01-6T06 10.00 6 7.00 0.10 T06 9.60 13.00 50.0 2.0 0.03-0.10 MM EC120D09C01-6T08 12.00 6 9.00 0.10 T08 11.70 16.50 50.0 3.0 0.04-0.11 MM EC160D12C02-8T10 16.00 8 12.00 0.20 T10 15.30 20.50 50.0 3.0 0.05-0.13 MM EC200D15C02-10T12 20.00 10 15.00 0.20 T12 18.45 25.50 50.0 3.0 0.05-0.13 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Максимальный угол врезания 63 Монолитные концевые фрезы MULTI-MASTER
