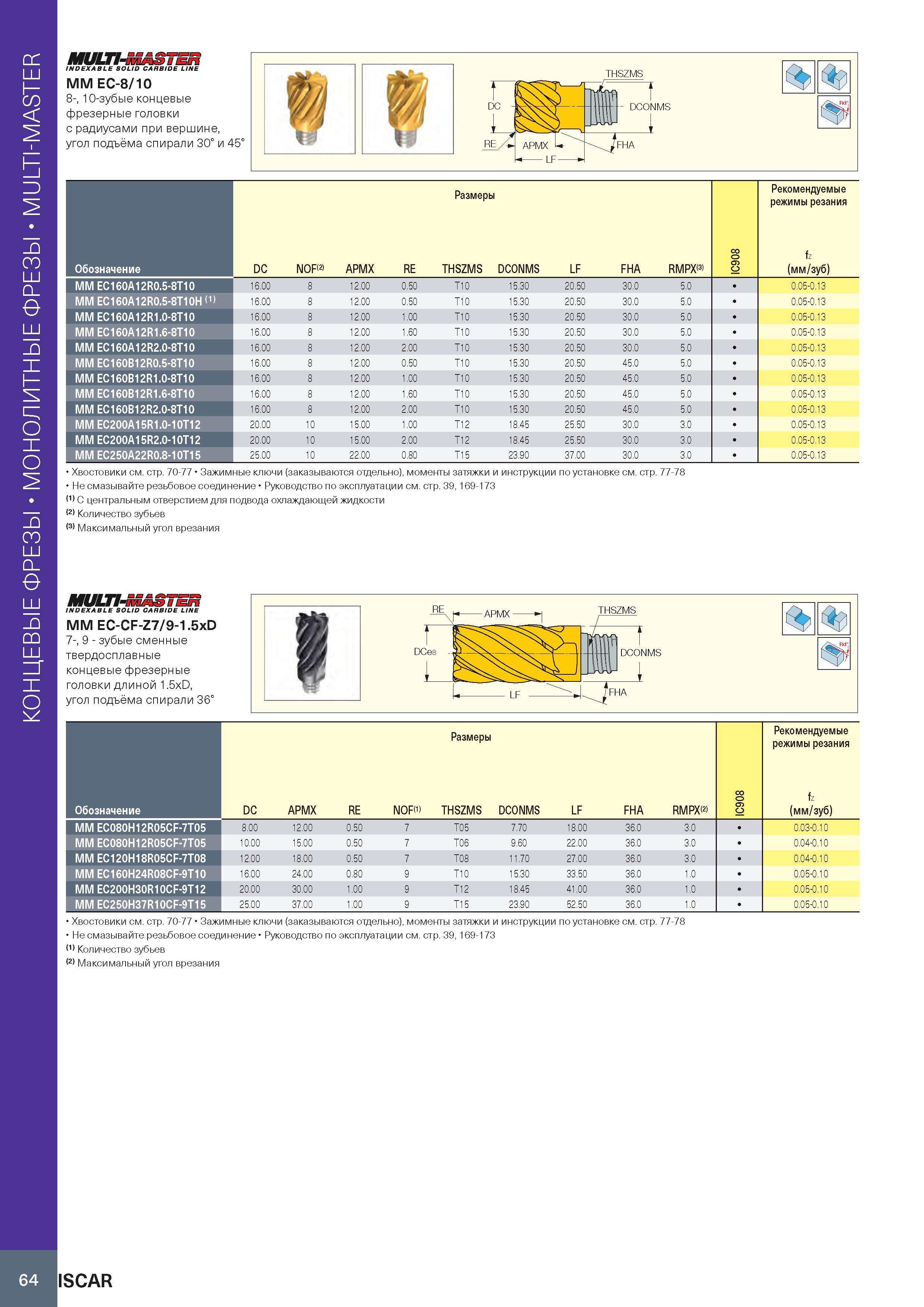

Монолитные концевые фрезы MULTI-MASTER MULTI- INDEXABLE SOLID CARBIDE LINE MM EC-8/10 8-, 10-зубые концевые фрезерные головки с радиусами при вершине, угол подъёма спирали 30° и 45° THSZMS Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 ньютон на метр отверстием для подвода охлаждающей жидкости (2) Количество зубьев (3) Максимальный угол врезания ф Размеры Рекомендуемые режимы резания Обозначение DC NOF(2) APMX RE THSZMS DCONMS LF FHA RMPX(3) IC908 fz (мм/зуб) MM EC160A12R0.5-8T10 16.00 8 12.00 0.50 T10 15.30 20.50 30.0 5.0 0.05-0.13 MM EC160A12R0.5-8T10H (1) 16.00 8 12.00 0.50 T10 15.30 20.50 30.0 5.0 0.05-0.13 MM EC160A12R1.0-8T10 16.00 8 12.00 1.00 T10 15.30 20.50 30.0 5.0 0.05-0.13 MM EC160A12R1.6-8T10 16.00 8 12.00 1.60 T10 15.30 20.50 30.0 5.0 0.05-0.13 MM EC160A12R2.0-8T10 16.00 8 12.00 2.00 T10 15.30 20.50 30.0 5.0 0.05-0.13 MM EC160B12R0.5-8T10 16.00 8 12.00 0.50 T10 15.30 20.50 45.0 5.0 0.05-0.13 MM EC160B12R1.0-8T10 16.00 8 12.00 1.00 T10 15.30 20.50 45.0 5.0 0.05-0.13 MM EC160B12R1.6-8T10 16.00 8 12.00 1.60 T10 15.30 20.50 45.0 5.0 0.05-0.13 MM EC160B12R2.0-8T10 16.00 8 12.00 2.00 T10 15.30 20.50 45.0 5.0 0.05-0.13 MM EC200A15R1.0-10T12 20.00 10 15.00 1.00 T12 18.45 25.50 30.0 3.0 0.05-0.13 MM EC200A15R2.0-10T12 20.00 10 15.00 2.00 T12 18.45 25.50 30.0 3.0 0.05-0.13 MM EC250A22R0.8-10T15 25.00 10 22.00 0.80 T15 23.90 37.00 30.0 3.0 0.05-0.13 MUL71-, INDEXABLE SOLID CARBIDE LINE MM EC-CF-Z7/9-1.5xD 7-, 9 - зубые сменные твердосплавные концевые фрезерные головки длиной 1.5xD, угол подъёма спирали 36° THSZMS DCONMS 1 Обозначение Размеры IC908 Рекомендуемые режимы резания fz (мм/зуб) DC APMX RE NOFO) THSZMS DCONMS LF FHA RMPX(2) MM EC080H12R05CF-7T05 8.00 12.00 0.50 7 T05 7.70 18.00 36.0 3.0 0.03-0.10 MM EC080H12R05CF-7T05 10.00 15.00 0.50 7 T06 9.60 22.00 36.0 3.0 0.04-0.10 MM EC120H18R05CF-7T08 12.00 18.00 0.50 7 T08 11.70 27.00 36.0 3.0 0.04-0.10 MM EC160H24R08CF-9T10 16.00 24.00 0.80 9 T10 15.30 33.50 36.0 1.0 0.05-0.10 MM EC200H30R10CF-9T12 20.00 30.00 1.00 9 T12 18.45 41.00 36.0 1.0 0.05-0.10 MM EC250H37R10CF-9T15 25.00 37.00 1.00 9 T15 23.90 52.50 36.0 1.0 0.05-0.10 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Максимальный угол врезания ISCAR 64
