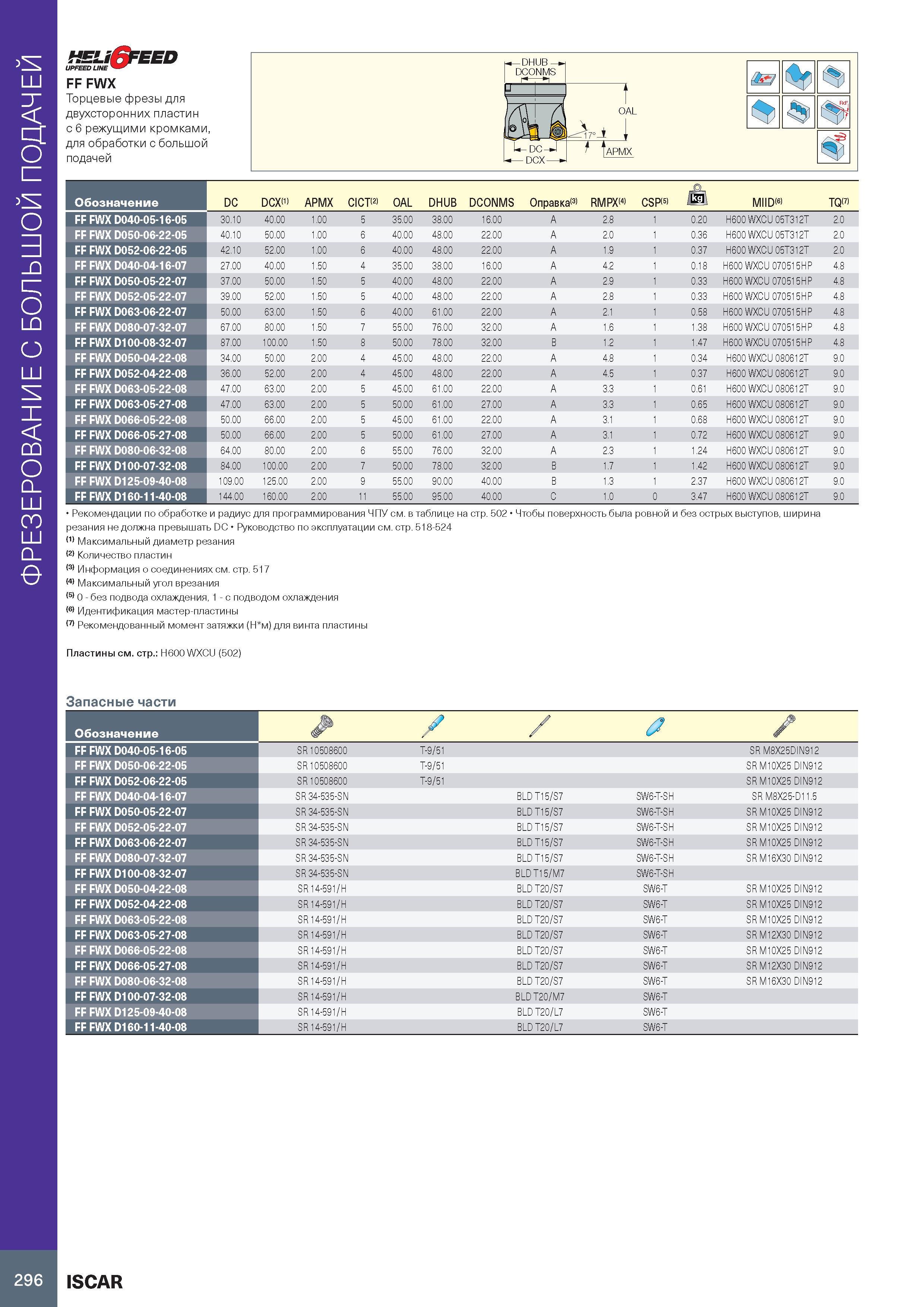

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ HEU&EED UPFEED LINE ч -w FF FWX Торцевые фрезы для двухсторонних пластин с 6 режущими кромками, для обработки с большой подачей Обозначение DC DCX(1> APMX CICT(2> OAL DHUB DCONMS Оправка(3> RMPX 4> CSP 5> kg MIID(6> TQ(7> FF FWX D040-05-16-05 30.10 40.00 1.00 35.00 38 00 16.00 A 2.8 1 0.20 H600 WXCU 05T312T 2.0 FF FWX D050-06-22-05 40.10 50.00 1.00 6 40.00 48 00 22.00 A 2.0 1 0.36 H600 WXCU 05T312T 2.0 FF FWX D052-06-22-05 42.10 52.00 1.00 6 40.00 48 00 22.00 A 1.9 1 0.37 H600 WXCU 05T312T 2.0 FF FWX D040-04-16-07 27.00 40.00 1.50 4 35.00 38 00 16.00 A 4.2 1 0.18 H600 WXCU 070515HP 4.8 FF FWX D050-05-22-07 37.00 50.00 1.50 5 40.00 48 00 22.00 A 2.9 1 0.33 H600 WXCU 070515HP 4.8 FF FWX D052-05-22-07 39.00 52.00 1.50 5 40.00 48 00 22.00 A 2.8 1 0.33 H600 WXCU 070515HP 4.8 FF FWX D063-06-22-07 50.00 63.00 1.50 6 40.00 61 00 22.00 A 2.1 1 0.58 H600 WXCU 070515HP 4.8 FF FWX D080-07-32-07 67.00 80.00 1.50 7 55.00 76 00 32.00 A 1.6 1 1.38 H600 WXCU 070515HP 4.8 FF FWX D100-08-32-07 87.00 100.00 1.50 8 50.00 78 00 32.00 B 1.2 1 1.47 H600 WXCU 070515HP 4.8 FF FWX D050-04-22-08 34.00 50.00 2.00 4 45.00 48 00 22.00 A 4.8 1 0.34 H600 WXCU 080612T 9.0 FF FWX D052-04-22-08 36.00 52.00 2.00 4 45.00 48 00 22.00 A 4.5 1 0.37 H600 WXCU 080612T 9.0 FF FWX D063-05-22-08 47.00 63.00 2.00 5 45.00 61 00 22.00 A 3.3 1 0.61 H600 WXCU 080612T 9.0 FF FWX D063-05-27-08 47.00 63.00 2.00 5 50.00 61 00 27.00 A 3.3 1 0.65 H600 WXCU 080612T 9.0 FF FWX D066-05-22-08 50.00 66.00 2.00 5 45.00 61 00 22.00 A 3.1 1 0.68 H600 WXCU 080612T 9.0 FF FWX D066-05-27-08 50.00 66.00 2.00 5 50.00 61 00 27.00 A 3.1 1 0.72 H600 WXCU 080612T 9.0 FF FWX D080-06-32-08 64.00 80.00 2.00 6 55.00 76 00 32.00 A 2.3 1 1.24 H600 WXCU 080612T 9.0 FF FWX D100-07-32-08 84.00 100.00 2.00 7 50.00 78 00 32.00 B 1.7 1 1.42 H600 WXCU 080612T 9.0 FF FWX D125-09-40-08 109.00 125.00 2.00 9 55.00 90 00 40.00 B 1.3 1 2.37 H600 WXCU 080612T 9.0 FF FWX D160-11-40-08 144.00 160.00 2.00 11 55.00 95 00 40.00 C 1.0 0 3.47 H600 WXCU 080612T 9.0 Рекомендации по обработке и радиус для программирования ЧПУ см. в таблице на стр. 502 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1> Максимальный диаметр резания Количество пластин Информация о соединениях см. стр. 517 Максимальный угол врезания (5> 0 - без подвода охлаждения, 1 - с подводом охлаждения Идентификация мастер-пластины (7> Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: H600 WXCU (502) Запасные части Обозначение У / / FF FWX D040-05-16-05 SR 10508600 T-9/51 SR M8X25DIN912 FF FWX D050-06-22-05 SR 10508600 T-9/51 SR M10X25 DIN912 FF FWX D052-06-22-05 SR 10508600 T-9/51 SR M10X25 DIN912 FF FWX D040-04-16-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X25-D11.5 FF FWX D050-05-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 FF FWX D052-05-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 FF FWX D063-06-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 FF FWX D080-07-32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X30 DIN912 FF FWX D100-08-32-07 SR 34-535-SN BLD T15/M7 SW6-T-SH FF FWX D050-0422-08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 FF FWX D052-04-22-08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 FF FWX D063-05-22-08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 FF FWX D063-05-27-08 SR 14-591/H BLD T20/S7 SW6-T SR M12X30 DIN912 FF FWX D066-05-22-08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 FF FWX D066-05-27-08 SR 14-591/H BLD T20/S7 SW6-T SR M12X30 DIN912 FF FWX D080-06-32-08 SR 14-591/H BLD T20/S7 SW6-T SR M16X30 DIN912 FF FWX D100-07-32-08 SR 14-591/H BLD T20/M7 SW6-T FF FWX D125-09-40-08 SR 14-591/H BLD T20/L7 SW6-T FF FWX D160-11-40-08 SR 14-591/H BLD T20/L7 SW6-T 296 ISCAR
