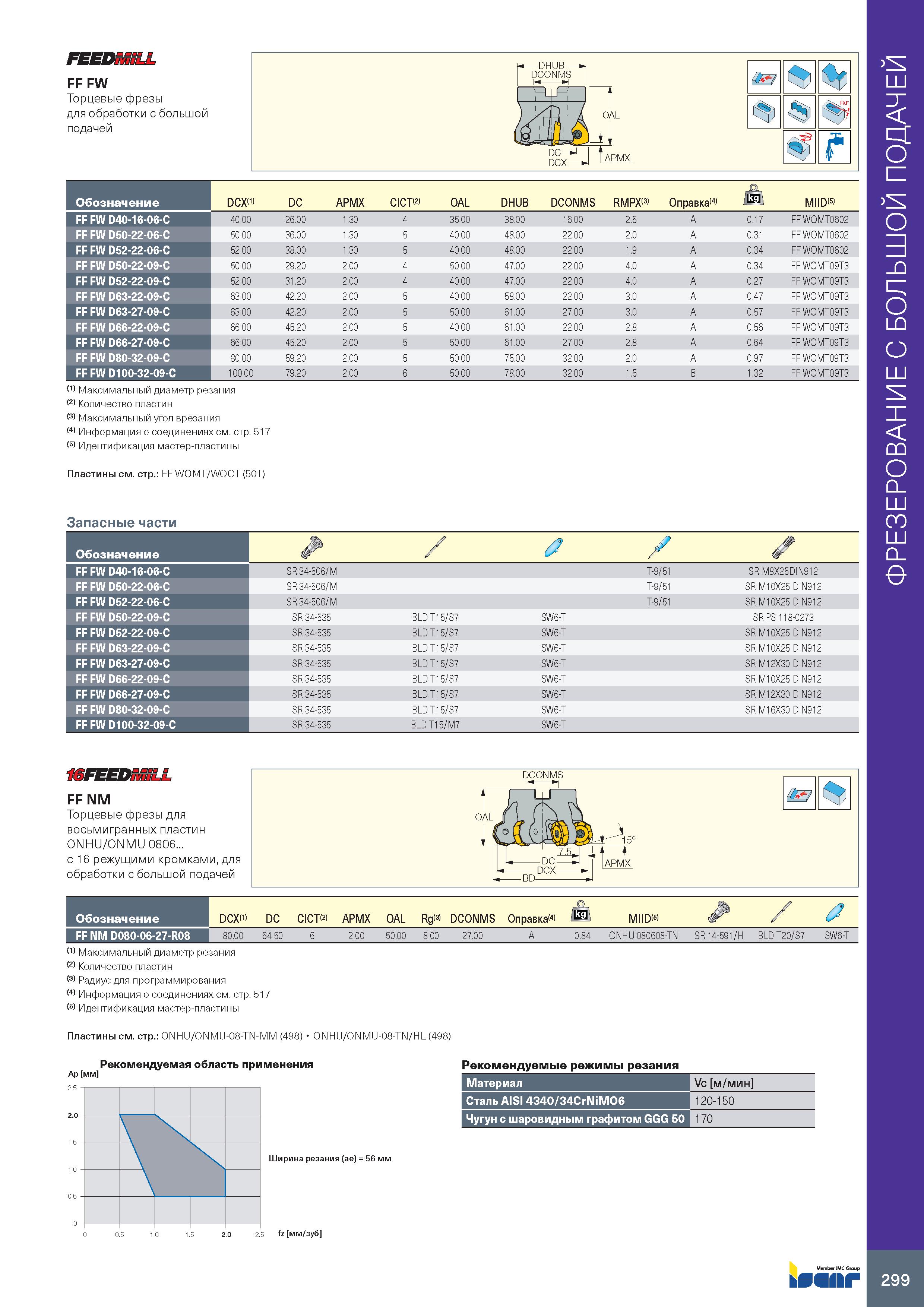

303 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.299

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 299 0303 Lab2u

FF FW Торцевые фрезы для обработки с большой подачей Обозначение DCX(1) DC APMX CICT(2) OAL DHUB DCONMS RMPX 3) Оправка(4) Jkgl MIID(5) FF FW D40-16-06-C 40.00 26.00 1.30 4 35 00 38.00 16.00 2.5 A 0.17 FF WOMT0602 FF FW D50-22-06-C 50.00 36.00 1.30 5 40 00 48.00 22.00 2.0 A 0.31 FF WOMT0602 FF FW D52-22-06-C 52.00 38.00 1.30 5 40 00 48.00 22.00 1.9 A 0.34 FF WOMT0602 FF FW D50-22-09-C 50.00 29.20 2.00 4 50 00 47.00 22.00 4.0 A 0.34 FF WOMT09T3 FF FW D52-22-09-C 52.00 31.20 2.00 4 40 00 47.00 22.00 4.0 A 0.27 FF WOMT09T3 FF FW D63-22-09-C 63.00 42.20 2.00 5 40 00 58.00 22.00 3.0 A 0.47 FF WOMT09T3 FF FW D63-27-09-C 63.00 42.20 2.00 5 50 00 61.00 27.00 3.0 A 0.57 FF WOMT09T3 FF FW D66-22-09-C 66.00 45.20 2.00 5 40 00 61.00 22.00 2.8 A 0.56 FF WOMT09T3 FF FW D66-27-09-C 66.00 45.20 2.00 5 50 00 61.00 27.00 2.8 A 0.64 FF WOMT09T3 FF FW D80-32-09-C 80.00 59.20 2.00 5 50 00 75.00 32.00 2.0 A 0.97 FF WOMT09T3 FF FW D100-32-09-C 100.00 79.20 2.00 6 50 00 78.00 32.00 1.5 B 1.32 FF WOMT09T3 (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальный угол врезания (4) Информация о соединениях см. стр. 517 (5) Идентификация мастер-пластины Пластины см. стр.: FF WOMT/WOCT (501) Запасные части Обозначение / a У У FF FW D40-16-06-C SR 34-506/M T-9/51 SR M8X25DIN912 FF FW D50-22-06-C SR 34-506/M T-9/51 SR M10X25 DIN912 FF FW D52-22-06-C SR 34-506/M T-9/51 SR M10X25 DIN912 FF FW D50-22-09-C SR 34-535 BLD T15/S7 SW6-T SR PS 118-0273 FF FW D52-22-09-C SR 34-535 BLD T15/S7 SW6-T SR M10X25 DIN912 FF FW D63-22-09-C SR 34-535 BLD T15/S7 SW6-T SR M10X25 DIN912 FF FW D63-27-09-C SR 34-535 BLD T15/S7 SW6-T SR M12X30 DIN912 FF FW D66-22-09-C SR 34-535 BLD T15/S7 SW6-T SR M10X25 DIN912 FF FW D66-27-09-C SR 34-535 BLD T15/S7 SW6-T SR M12X30 DIN912 FF FW D80-32-09-C SR 34-535 BLD T15/S7 SW6-T SR M16X30 DIN912 FF FW D100-32-09-C SR 34-535 BLD T15/M7 SW6-T FF NM Торцевые фрезы для восьмигранных пластин ONHU/ONMU 0806... с 16 режущими кромками, для обработки с большой подачей DCONMS У Обозначение DCXM DC CICT0 APMX OAL Rg 3) DCONMS Оправка(4) Й1 M IID 5> № / у FF NM D080-06-27-R08 80.00 64.50 6 2.00 50.00 8.00 27.00 A 0.84 ONHU 080608-TN SR 14-591/H BLD T20/S7 SW6-T (1) Максимальный диаметр резания (2) Количество пластин (3) Радиус для программирования (4) Информация о соединениях см. стр. 517 (5) Идентификация мастер-пластины Пластины см. стр.: ONHU/ONMU-08-TN-MM (498) ONHU/ONMU-08-TN/HL (498) Рекомендуемая область применения Ap мм Рекомендуемые режимы резания Материал Vc м/мин 120-150 Сталь AISI 4340/34CrNiM06 Чугун с шаровидным графитом GGG 50 170 299 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
