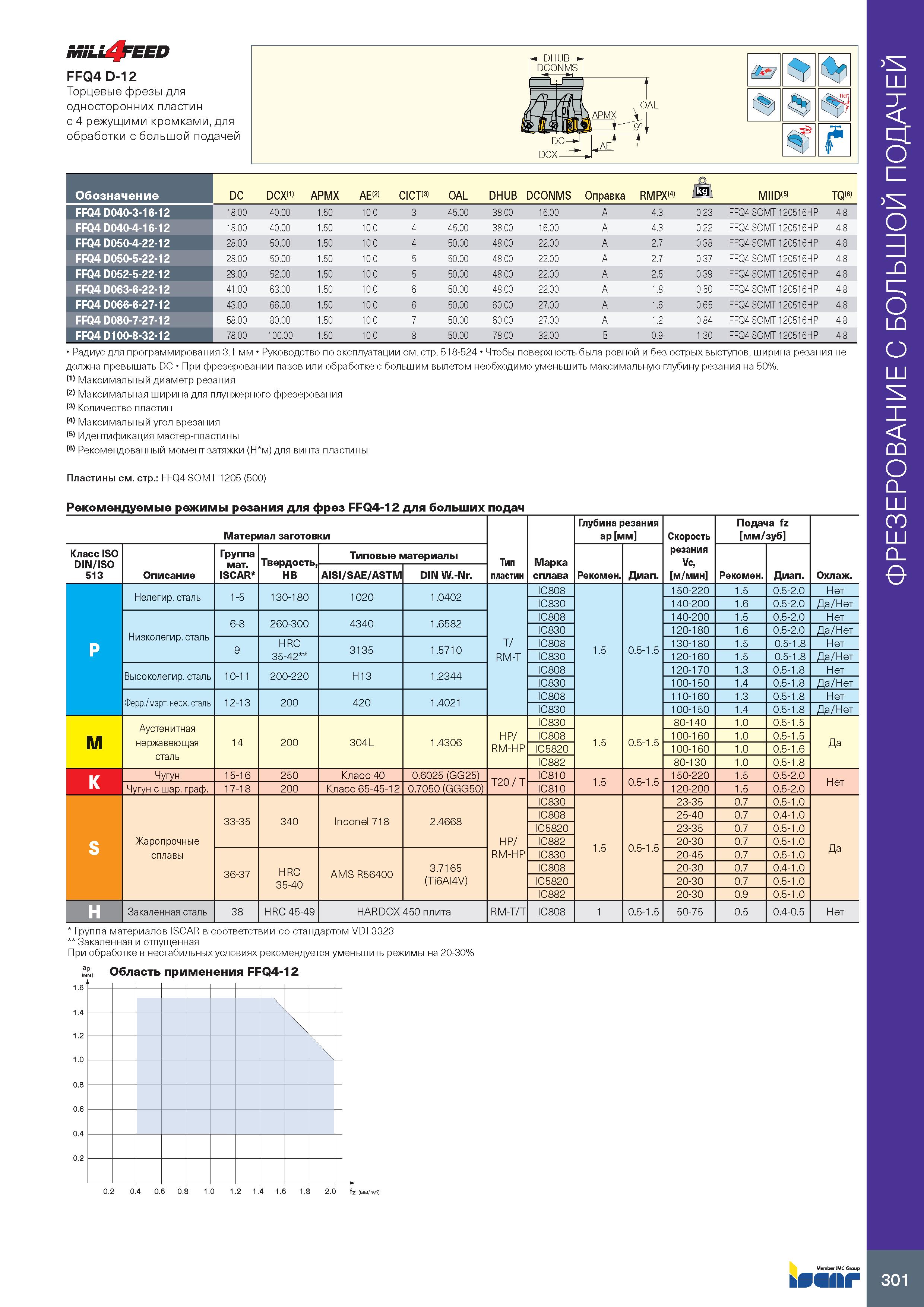

MSLi EED FFQ4 D-12 Торцевые фрезы для односторонних пластин с 4 режущими кромками, для обработки с большой подачей Обозначение DC DCX(1) APMX AE 2> CICT 3> OAL DHUB DCONMS Оправка RMPX 4> jkg MIID(5) TQ(6) FFQ4 D040-3-16-12 0 .0 СО 40.00 1.50 10.0 3 45.00 38.00 16.00 A 4.3 0.23 FFQ4 SOMT 120516HP 4.8 FFQ4 D040-4-16-12 18.00 40.00 1.50 10.0 4 45.00 38.00 16.00 A 4.3 0.22 FFQ4 SOMT 120516HP 4.8 FFQ4 D050-4-22-12 28.00 50.00 1.50 10.0 4 50.00 48.00 22.00 A 2.7 0.38 FFQ4 SOMT 120516HP 4.8 FFQ4 D050-5-22-12 28.00 50.00 1.50 10.0 5 50.00 48.00 22.00 A 2.7 0.37 FFQ4 SOMT 120516HP 4.8 FFQ4 D052-5-22-12 29.00 52.00 1.50 10.0 5 50.00 48.00 22.00 A 2.5 0.39 FFQ4 SOMT 120516HP 4.8 FFQ4 D063-6-22-12 41.00 63.00 1.50 10.0 6 50.00 48.00 22.00 A 1.8 0.50 FFQ4 SOMT 120516HP 4.8 FFQ4 D066-6-27-12 43.00 66.00 1.50 10.0 6 50.00 60.00 27.00 A 1.6 0.65 FFQ4 SOMT 120516HP 4.8 FFQ4 D080-7-27-12 58.00 80.00 1.50 10.0 7 50.00 60.00 27.00 A 1.2 0.84 FFQ4 SOMT 120516HP 4.8 FFQ4 D100-8-32-12 78.00 100.00 1.50 10.0 8 50.00 78.00 32.00 B 0.9 1.30 FFQ4 SOMT 120516HP 4.8 Радиус для программирования 3.1 мм Руководство по эксплуатации см. стр. 518-524 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC При фрезеровании пазов или обработке с большим вылетом необходимо уменьшить максимальную глубину резания на 50%. (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) Максимальный угол врезания (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFQ4 SOMT 1205 (500) Рекомендуемые режимы резания для фрез FFQ4-12 для больших подач Материал заготовки Тип пластин Марка сплава Глубина резания ap мм Скорость резания Vc, м/мин Подача fz мм/зуб Охлаж. Класс ISO DIN/ISO 513 Описание Группа мат. ISCAR Твердость, Типовые материалы Рекомен. Диап. Рекомен. Диап. HB AISI/SAE/ASTM DIN W.-Nr. P ньютон на метр VDI 3323 Закаленная и отпущенная При обработке в нестабильных условиях рекомендуется уменьшить режимы на 20-30% £ ) Область применения FFQ4-12 301 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
