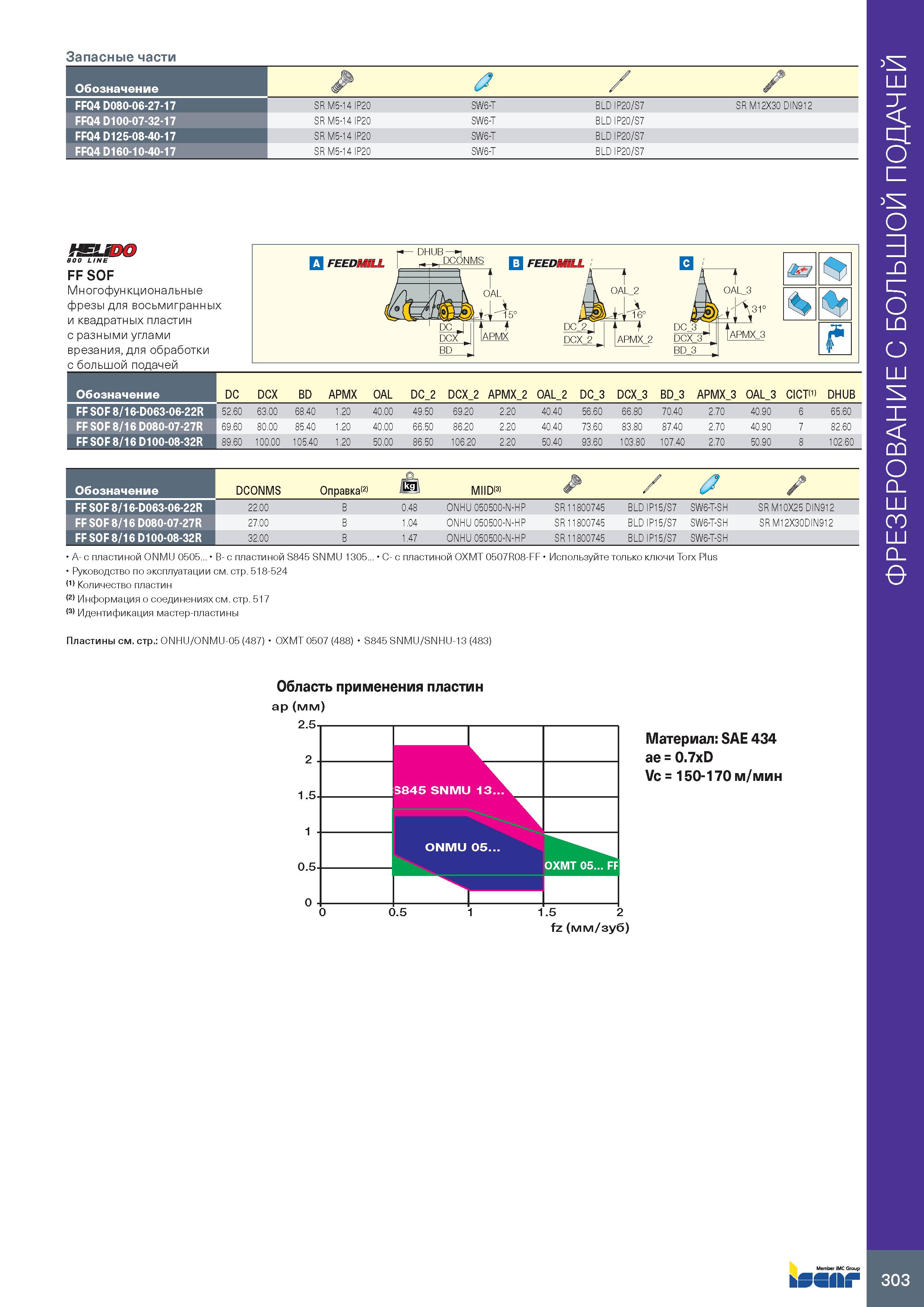

Запасные части Обозначение / FFQ4 D080-06-27-17 SR M5-14 IP20 SW6-T BLD IP20/S7 SR M12X30 DIN912 FFQ4 D100-07-32-17 SR M5-14 IP20 SW6-T BLD IP20/S7 FFQ4 D125-08-40-17 SR M5-14 IP20 SW6-T BLD IP20/S7 FFQ4 D160-10-40-17 SR M5-14 IP20 SW6-T BLD IP20/S7 BOO LINE FF SOF Многофункциональные фрезы для восьмигранных и квадратных пластин с разными углами врезания, для обработки с большой подачей APMX 3 % Обозначение DC DCX BD APMX OAL DC 2 DCX 2 APMX 2 OAL 2 DC 3 DCX 3 BD 3 APMX 3 OAL 3 CICT(1) DHUB FF SOF 8/16-D063-06-22R 52.60 63.00 68.40 1.20 40.00 49.50 69.20 2.20 40.40 56.60 66.80 70.40 2.70 40.90 6 65.60 FF SOF 8/16 D080-07-27R 69.60 80.00 85.40 1.20 40.00 66.50 86.20 2.20 40.40 73.60 83.80 87.40 2.70 40.90 7 82.60 FF SOF 8/16 D100-08-32R 89.60 100.00 105.40 1.20 50.00 86.50 106.20 2.20 50.40 93.60 103.80 107.40 2.70 50.90 8 102.60 Обозначение DCONMS Оправка(2) fkgl MIID(3) & / >f / FF SOF 8/16-D063-06-22R 22.00 B 0.48 ONHU 050500-N-HP SR11800745 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912 FF SOF 8/16 D080-07-27R 27.00 B 1.04 ONHU 050500-N-HP SR 11800745 BLD IP15/S7 SW6-T-SH SR M12X30DIN912 FF SOF 8/16 D100-08-32R 32.00 B 1.47 ONHU 050500-N-HP SR 11800745 BLD IP15/S7 SW6-T-SH A- с пластиной ONMU 0505... B- с пластиной S845 SNMU 1305. .. C- с пластиной OXMT 0507R08-FF Используйте только ключи Torx Plus Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 (3) Идентификация мастер-пластины Пластины см. стр.: ONHU/ONMU-Q5 (487) OXMT 0507 (488) S845 SNMU/SNHU-13 (483) Область применения пластин ap (мм) 2.5 2 1.5 1 0.5 0 S845 SNMU 1ЗЯ в ONMU 05... OXMT 05... FF Материал: SAE 434 ae = 0.7xD Vc = 150-170 м/мин 0.5 1.5 2 fz (мм/зуб) 0 1 303 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
