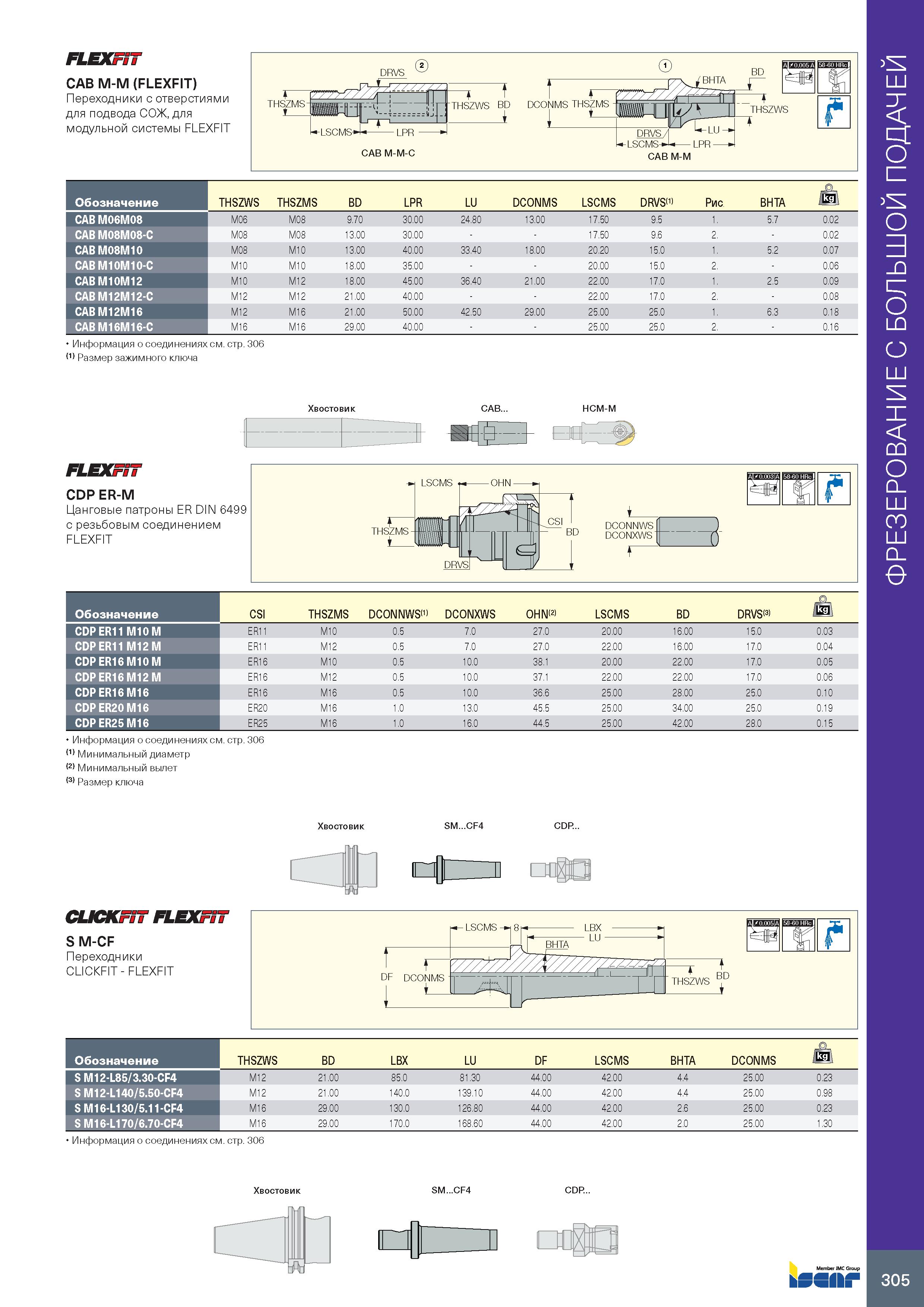

FLEXFIT CAB M-M (FLEXFIT) Переходники с отверстиями для подвода СОЖ, для модульной системы FLEXFIT THSZMS 1 LPR THSZWS BD к CAB M-M-C Обозначение THSZWS THSZMS BD LPR LU DCONMS LSCMS DRVS(1) Рис. BHTA kg CAB M06M08 M06 M08 9.70 30.00 24.80 13.00 17.50 9.5 1. 5.7 0.02 CAB M08M08-C M08 M08 13.00 30.00 17.50 9.6 2. 0.02 CAB M08M10 M08 M10 13.00 40.00 33.40 18.00 20.20 15.0 1. 5.2 0.07 CAB M10M10-C M10 M10 18.00 35.00 20.00 15.0 2. 0.06 CAB M10M12 M10 M12 18.00 45.00 36.40 21.00 22.00 17.0 1. 2.5 0.09 CAB M12M12-C M12 M12 21.00 40.00 22.00 17.0 2. 0.08 CAB M12M16 M12 M16 21.00 50.00 42.50 29.00 25.00 25.0 1. 6.3 0.18 CAB M16M16-C M16 M16 29.00 40.00 25.00 25.0 2. 0.16 Информация о соединениях см. стр. 306 (1) Размер зажимного ключа 3- E FLEXFIT CDP ER-M Цанговые патроны ER DIN 6499 с резьбовым соединением FLEXFIT THSZMS LSCMS ' DCONNWS BD DCONXWS Обозначение CSI THSZMS DCONNWS(1) DCONXWS OHN(2) LSCMS BD DRVS(3) J kg CDPER11 M10M ER11 M10 0.5 7.0 27.0 20.00 16.00 15.0 0.03 CDP ER11 M12 M ER11 M12 0.5 7.0 27.0 22.00 16.00 17.0 0.04 CDP ER16 M10 M ER16 M10 0.5 10.0 38.1 20.00 22.00 17.0 0.05 CDP ER16 M12 M ER16 M12 0.5 10.0 37.1 22.00 22.00 17.0 0.06 CDP ER16 M16 ER16 M16 0.5 10.0 36.6 25.00 28.00 25.0 0.10 CDP ER20 M16 ER20 M16 1.0 13.0 45.5 25.00 34.00 25.0 0.19 CDP ER25 M16 ER25 M16 1.0 16.0 44.5 25.00 42.00 28.0 0.15 Информация о соединениях см. стр. 306 (1) Минимальный диаметр (2) Минимальный вылет (3) Размер ключа CUCKFST FLEXriT S M-CF Переходники CLICKFIT - FLEXFIT ft of Обозначение S M12-L85/3.30-CF4 S M12-L140/5.50-CF4 S M16-L130/5.11-CF4 S M16-L170/6.70-CF4 THSZWS BD LBX LU DF LSCMS BHTA DCONMS Ikgl M12 21.00 85.0 81.30 44.00 42.00 4.4 25.00 0.23 M12 21.00 140.0 139.10 44.00 42.00 4.4 25.00 0.98 M16 29.00 130.0 126.80 44.00 42.00 2.6 25.00 0.23 M16 29.00 170.0 168.60 44.00 42.00 2.0 25.00 1.30 Информация о соединениях см. стр. 306 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
