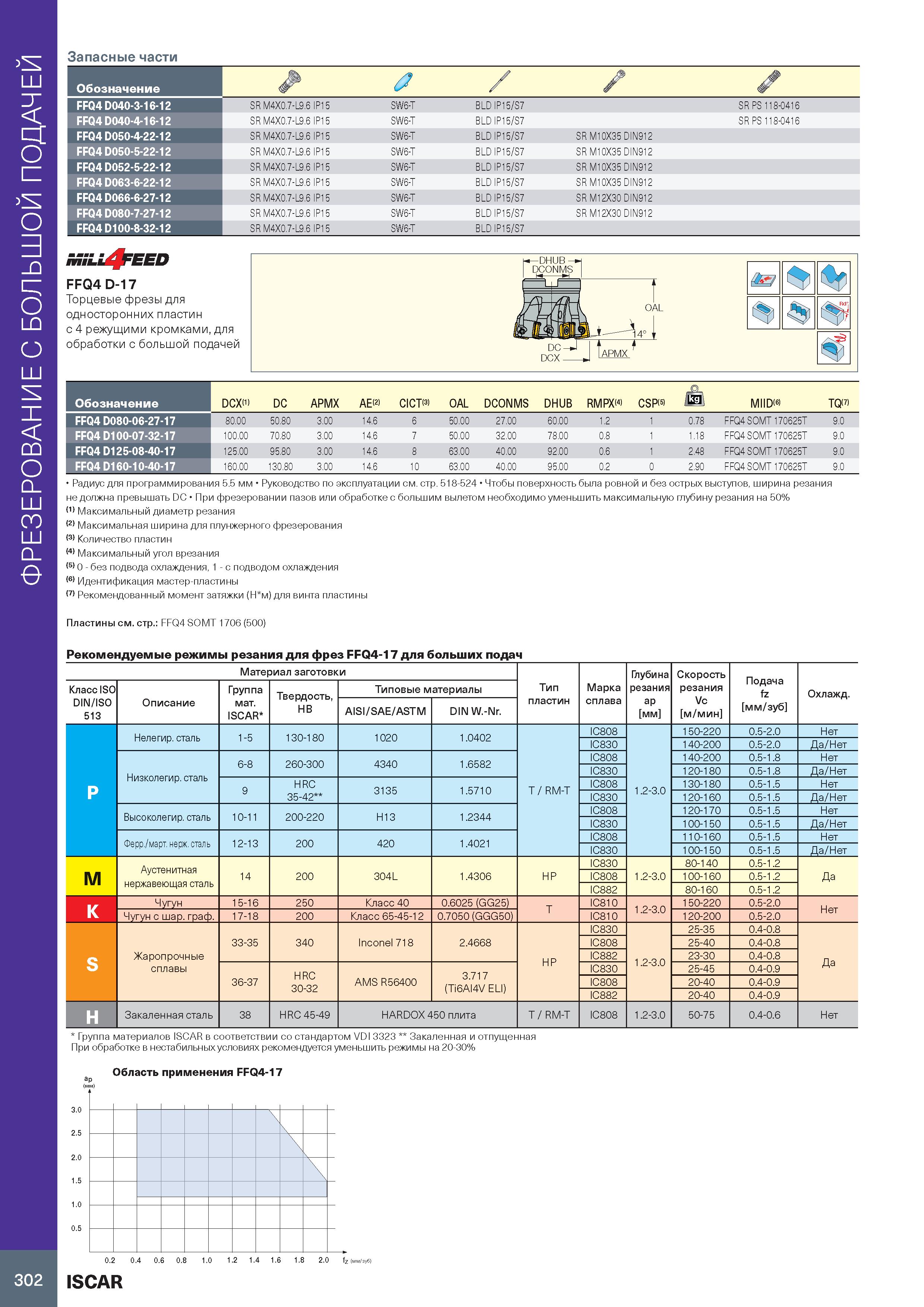

306 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.302

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 302 0306 Lab2u

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ 302 Запасные части Обозначение 0 / / FFQ4 D040-3-16-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR PS 118-0416 FFQ4 D040-4-16-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR PS 118-0416 FFQ4 D050-4-22-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M10X35 DIN912 FFQ4 D050-5-22-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M10X35 DIN912 FFQ4 D052-5-22-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M10X35 DIN912 FFQ4 D063-6-22-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M10X35 DIN912 FFQ4 D066-6-27-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M12X30 DIN912 FFQ4 D080-7-27-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 SR M12X30 DIN912 FFQ4 D100-8-32-12 SR M4X0.7-L9.6 IP15 SW6-T BLD IP15/S7 MiLi EED FFQ4 D-17 Торцевые фрезы для односторонних пластин с 4 режущими кромками, для обработки с большой подачей - -DHUB- DCONMS -L rJ- t OAL DC- DCX- APMX Обозначение DCX(1> DC APMX AE 2> CICT(3> OAL DCONMS DHUB RMPX(4> CSP(5> Й1 MIID(6> TQ(7> FFQ4 D080-06-27-17 0 О О 8 50.80 3.00 14.6 6 50.00 27.00 60.00 1.2 1 0.78 FFQ4 SOMT 170625T 9.0 FFQ4 D100-07-32-17 100.00 70.80 3.00 14.6 7 50.00 32.00 78.00 0.8 1 1.18 FFQ4 SOMT 170625T 9.0 FFQ4 D125-08-40-17 125.00 95.80 3.00 14.6 8 63.00 40.00 92.00 0.6 1 2.48 FFQ4 SOMT 170625T 9.0 FFQ4 D160-10-40-17 160.00 130.80 3.00 14.6 10 63.00 40.00 95.00 0.2 0 2.90 FFQ4 SOMT 170625T 9.0 Радиус для программирования 5.5 мм Руководство по эксплуатации см. стр. 518-524 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC При фрезеровании пазов или обработке с большим вылетом необходимо уменьшить максимальную глубину резания на 50% Максимальный диаметр резания Максимальная ширина для плунжерного фрезерования Количество пластин Максимальный угол врезания (5> 0 - без подвода охлаждения, 1 - с подводом охлаждения (6> Идентификация мастер-пластины (7> Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFQ4 SOMT 1706 (500) Рекомендуемые режимы резания для фрез FFQ4-17 для больших подач Материал заготовки Тип пластин Марка сплава Глубина резания ap мм Скорость резания Vc м/мин Подача fz мм/зуб Охлажд. Класс ISO DIN/ISO 513 Описание Группа мат. ISCAR Твердость, HB Типовые материалы AISI/SAE/ASTM DIN W.-Nr. P ньютон на метр VDI 3323 Закаленная и отпущенная При обработке в нестабильных условиях рекомендуется уменьшить режимы на 20-30% Область применения FFQ4-17 0.5 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 fz (мм/зуб) ISCAR
