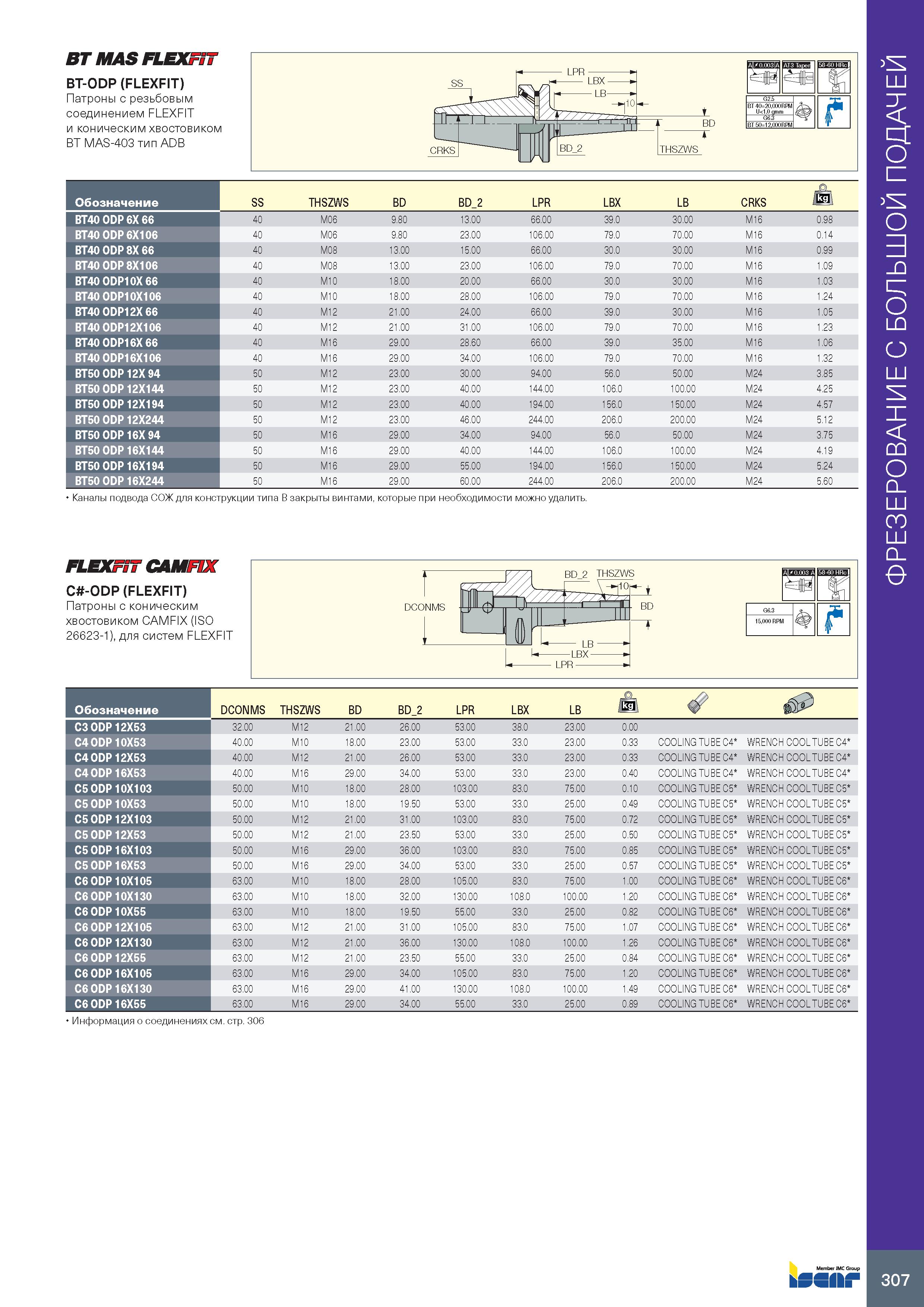

ВТ MAS FLEXFIT BT-ODP (FLEXFIT) Патроны с резьбовым соединением FLEXFIT и коническим хвостовиком BT MAS-403 тип ADB Обозначение SS THSZWS BD BD 2 LPR LBX LB CRKS Jkg BT40 ODP 6X 66 40 M06 9.80 13.00 66.00 39.0 30.00 M16 0.98 BT40 ODP 6X106 40 M06 9.80 23.00 106.00 79.0 70.00 M16 0.14 BT40 ODP 8X 66 40 M08 13.00 15.00 66.00 30.0 30.00 M16 0.99 BT40 ODP 8X106 40 M08 13.00 23.00 106.00 79.0 70.00 M16 1.09 BT40 ODP10X 66 40 M10 18.00 20.00 66.00 30.0 30.00 M16 1.03 BT40 ODP10X106 40 M10 18.00 28.00 106.00 79.0 70.00 M16 1.24 BT40 ODP12X 66 40 M12 21.00 24.00 66.00 39.0 30.00 M16 1.05 BT40 ODP12X106 40 M12 21.00 31.00 106.00 79.0 70.00 M16 1.23 BT40 ODP16X 66 40 M16 29.00 28.60 66.00 39.0 35.00 M16 1.06 BT40 ODP16X106 40 M16 29.00 34.00 106.00 79.0 70.00 M16 1.32 BT50 ODP 12X 94 50 M12 23.00 30.00 94.00 56.0 50.00 M24 3.85 BT50 ODP 12X144 50 M12 23.00 40.00 144.00 106.0 100.00 M24 4.25 BT50 ODP 12X194 50 M12 23.00 40.00 194.00 156.0 150.00 M24 4.57 BT50 ODP 12X244 50 M12 23.00 46.00 244.00 206.0 200.00 M24 5.12 BT50 ODP 16X 94 50 M16 29.00 34.00 94.00 56.0 50.00 M24 3.75 BT50 ODP 16X144 50 M16 29.00 40.00 144.00 106.0 100.00 M24 4.19 BT50 ODP 16X194 50 M16 29.00 55.00 194.00 156.0 150.00 M24 5.24 BT50 ODP 16X244 50 M16 29.00 60.00 244.00 206.0 200.00 M24 5.60 Каналы подвода СОЖ для конструкции типа B закрыты винтами, которые при необходимости можно удалить. FLEXFiT CAMFIX C -ODP (FLEXFIT) Патроны с коническим хвостовиком CAMFIX (ISO 26623-1), для систем FLEXFIT Обозначение DCONMS THSZWS BD BD 2 LPR LBX LB Jkg ' C3 ODP 12X53 32 00 M12 21.00 26.00 53.00 38.0 23.00 0.00 C4 ODP 10X53 40 00 M10 18.00 23.00 53.00 33.0 23.00 0.33 COOLING TUBE C4 WRENCH COOL TUBE C4 C4 ODP 12X53 40 00 M12 21.00 26.00 53.00 33.0 23.00 0.33 COOLING TUBE C4 WRENCH COOL TUBE C4 C4 ODP 16X53 40 00 M16 29.00 34.00 53.00 33.0 23.00 0.40 COOLING TUBE C4 WRENCH COOL TUBE C4 C5 ODP 10X103 50 00 M10 18.00 28.00 103.00 83.0 75.00 0.10 COOLING TUBE C5 WRENCH COOL TUBE C5 C5ODP 10X53 50 00 M10 18.00 19.50 53.00 33.0 25.00 0.49 COOLING TUBE C5 WRENCH COOL TUBE C5 C5 ODP 12X103 50 00 M12 21.00 31.00 103.00 83.0 75.00 0.72 COOLING TUBE C5 WRENCH COOL TUBE C5 C5ODP 12X53 50 00 M12 21.00 23.50 53.00 33.0 25.00 0.50 COOLING TUBE C5 WRENCH COOL TUBE C5 C5 ODP 16X103 50 00 M16 29.00 36.00 103.00 83.0 75.00 0.85 COOLING TUBE C5 WRENCH COOL TUBE C5 C5ODP 16X53 50 00 M16 29.00 34.00 53.00 33.0 25.00 0.57 COOLING TUBE C5 WRENCH COOL TUBE C5 C6 ODP 10X105 63 00 M10 18.00 28.00 105.00 83.0 75.00 1.00 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 10X130 63 00 M10 18.00 32.00 130.00 108.0 100.00 1.20 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 10X55 63 00 M10 18.00 19.50 55.00 33.0 25.00 0.82 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 12X105 63 00 M12 21.00 31.00 105.00 83.0 75.00 1.07 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 12X130 63 00 M12 21.00 36.00 130.00 108.0 100.00 1.26 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 12X55 63 00 M12 21.00 23.50 55.00 33.0 25.00 0.84 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 16X105 63 00 M16 29.00 34.00 105.00 83.0 75.00 1.20 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 16X130 63 00 M16 29.00 41.00 130.00 108.0 100.00 1.49 COOLING TUBE C6 WRENCH COOL TUBE C6 C6 ODP 16X55 63 00 M16 29.00 34.00 55.00 33.0 25.00 0.89 COOLING TUBE C6 WRENCH COOL TUBE C6 Информация о соединениях см. стр. 306 307 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
