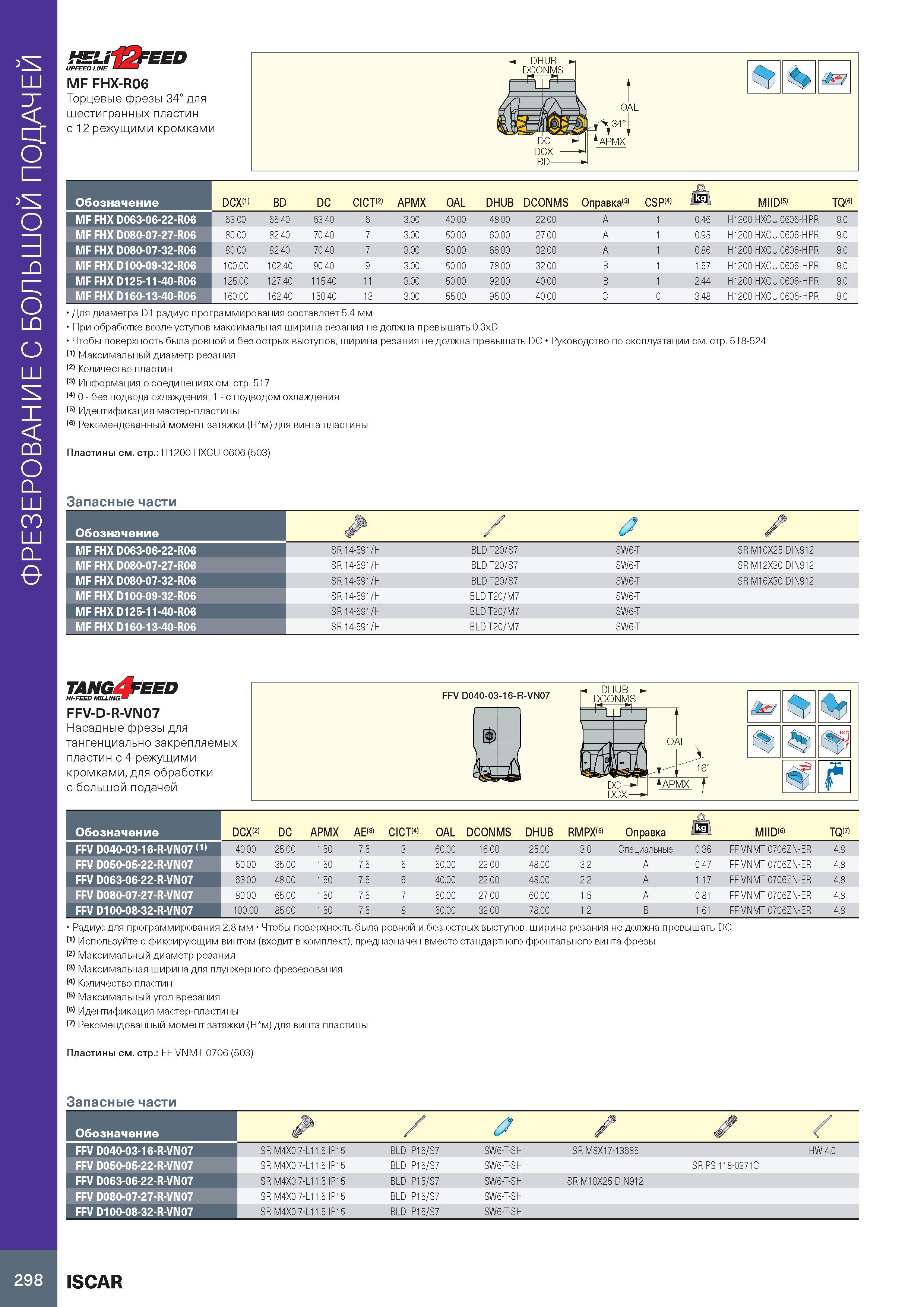

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ t&Ul&EED UPFEEDUNE Ш-Г MF FHX-R06 Торцевые фрезы 34° для шестигранных пластин с 12 режущими кромками У Обозначение DCX(1) BD DC CICT(2) APMX OAL DHUB DCONMS Оправка(3) CSP(4) Ikgl MIID(5) TQ(6) MF FHX D063-06-22-R06 63.00 65.40 53.40 6 3.00 40.00 48.00 22.00 A 1 0.46 H1200 HXCU 0606-HPR 9.0 MF FHX D080-07-27-R06 80.00 82.40 70.40 7 3.00 50.00 60.00 27.00 A 1 0.98 H1200 HXCU 0606-HPR 9.0 MF FHX D080-07-32-R06 80.00 82.40 70.40 7 3.00 50.00 66.00 32.00 A 1 0.86 H1200 HXCU 0606-HPR 9.0 MF FHX D100-09-32-R06 100.00 102.40 90.40 9 3.00 50.00 78.00 32.00 B 1 1.57 H1200 HXCU 0606-HPR 9.0 MF FHX D125-11-40-R06 125.00 127.40 115.40 11 3.00 50.00 92.00 40.00 B 1 2.44 H1200 HXCU 0606-HPR 9.0 MF FHX D160-13-40-R06 160.00 162.40 150.40 13 3.00 55.00 95.00 40.00 C 0 3.48 H1200 HXCU 0606-HPR 9.0 Для диаметра D1 радиус программирования составляет 5.4 мм При обработке возле уступов максимальная ширина резания не должна превышать 0.3xD Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: H1200 HXCU 0606 (503) Запасные части Обозначение / / MF FHX D063-06-22-R06 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 MF FHX D080-07-27-R06 SR 14-591/H BLD T20/S7 SW6-T SR M12X30 DIN912 MF FHX D080-07-32-R06 SR 14-591/H BLD T20/S7 SW6-T SR M16X30 DIN912 MF FHX D100-09-32-R06 SR 14-591/H BLD T20/M7 SW6-T MF FHX D125-11-40-R06 SR 14-591/H BLD T20/M7 SW6-T MF FHX D160-13-40-R06 SR 14-591/H BLD T20/M7 SW6-T TANG&EED HI-FEED MILLING1-1 FFV-D-R-VN07 ньютон на метр Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Используйте с фиксирующим винтом (входит в комплект), предназначен вместо стандартного фронтального винта фрезы (2) Максимальный диаметр резания (3) Максимальная ширина для плунжерного фрезерования (4) Количество пластин (5) Максимальный угол врезания (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Обозначение DCX(2) DC APMX AE(3) CICT(4) OAL DCONMS DHUB RMPX(5) Оправка Ikgl MIID(6) TQ(7) FFV D040-03-16-R-VN07 (1) 40.00 25.00 1.50 7.5 3 60.00 16.00 25.00 3.0 Специальные 0.36 FF VNMT 0706ZN-ER 4.8 FFV D050-05-22-R-VN07 50.00 35.00 1.50 7.5 5 50.00 22.00 48.00 3.2 A 0.47 FF VNMT 0706ZN-ER 4.8 FFV D063-06-22-R-VN07 63.00 48.00 1.50 7.5 6 40.00 22.00 48.00 2.2 A 1.17 FF VNMT 0706ZN-ER 4.8 FFV D080-07-27-R-VN07 80.00 65.00 1.50 7.5 7 50.00 27.00 60.00 1.5 A 0.81 FF VNMT 0706ZN-ER 4.8 FFV D100-08-32-R-VN07 100.00 85.00 1.50 7.5 8 50.00 32.00 78.00 1.2 B 1.61 FF VNMT 0706ZN-ER 4.8 Пластины см. стр.: FF VNMT 0706 (503) Запасные части Обозначение / / FFV D040-03-16-R-VN07 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T-SH SR M8X17-13685 HW 4.0 FFV D050-05-22-R-VN07 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T-SH SR PS 118-0271C FFV D063-06-22-R-VN07 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912 FFV D080-07-27-R-VN07 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T-SH FFV D100-08-32-R-VN07 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T-SH 298 ISCAR
