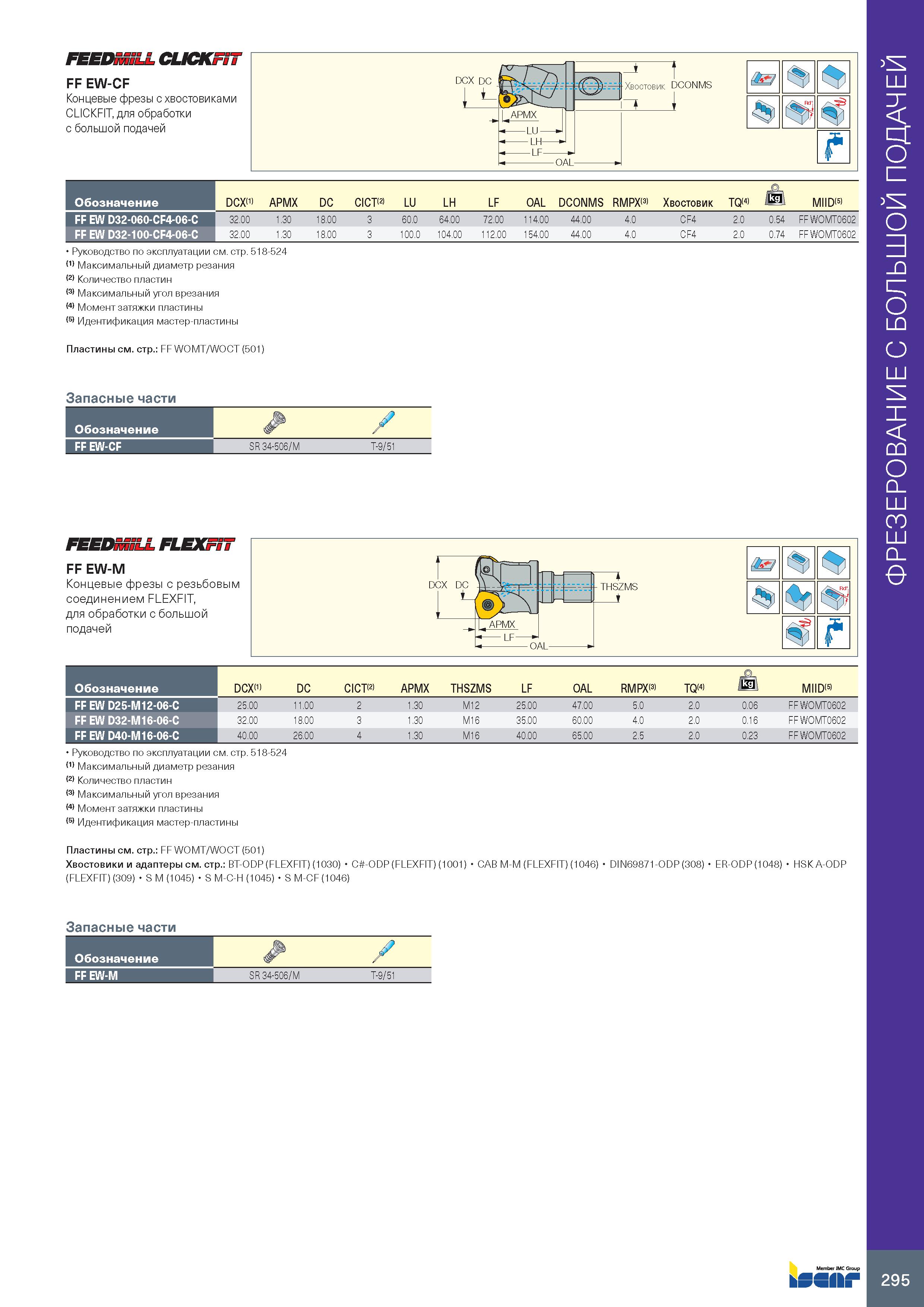

FEEDnSiLL CUCKFST FF EW-CF Концевые фрезы с хвостовиками CLICKFIT, для обработки с большой подачей Обозначение DCX(1) APMX DC CICT(2) LU LH LF OAL DCONMS RMPX 3) Хвостовик TQ(4) jkg MIID(5) FF EW D32-060-CF4-06-C 32.00 1.30 18.00 3 60.0 64.00 72.00 114.00 44.00 4.0 CF4 2.0 0.54 FF WOMT0602 FF EW D32-100-CF406-C 32.00 1.30 18.00 3 100.0 104.00 112.00 154.00 44.00 4.0 CF4 2.0 0.74 FF WOMT0602 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальный угол врезания (4) Момент затяжки пластины (5) Идентификация мастер-пластины Пластины см. стр.: FF WOMT/WOCT (501) Запасные части Обозначение FF EW-CF SR 34-506/M T-9/51 FEEDMSLL FLEXFBT FF EW-M Концевые фрезы с резьбовым соединением FLEXFIT, для обработки с большой подачей D THSZMS i OAL- % Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальный угол врезания (4) Момент затяжки пластины (5) Идентификация мастер-пластины Обозначение DCX(1) DC CICT(2) APMX THSZMS LF OAL RMPX 3) TQ(4) kgl MIID(5) FF EW D25-M12-06-C 25.00 11.00 2 1.30 M12 25.00 47.00 5.0 2.0 0.06 FF WOMT0602 FF EW D32-M16-06-C 32.00 18.00 3 1.30 M16 35.00 60.00 4.0 2.0 0.16 FF WOMT0602 FF EW D40-M16-06-C 40.00 26.00 4 1.30 M16 40.00 65.00 2.5 2.0 0.23 FF WOMT0602 Пластины см. стр.: FF WOMT/WOCT (501) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP Запасные части Обозначение FF EW-M / SR 34-506/M T-9/51 bSSflkf 295
