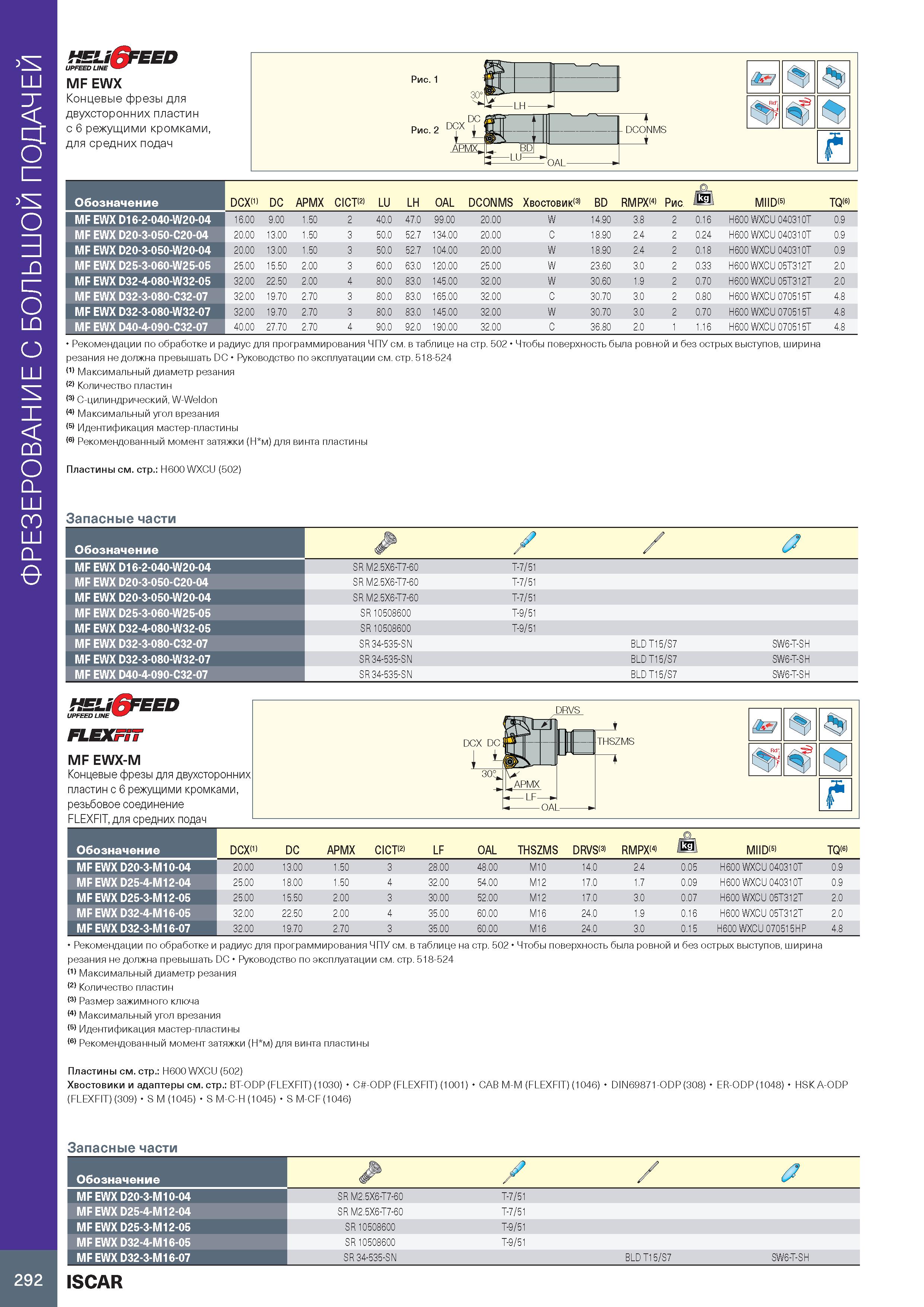

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ HEU&EED UPFEED LINE ч -w MF EWX Концевые фрезы для двухсторонних пластин с 6 режущими кромками, для средних подач Обозначение DCX(1) DC APMX CICT 2> LU LH OAL DCONMS Хвостовик(3) BD RMPX 4> Рис. Jkg MIID 5> TQ 6> MF EWX D16-2-040-W20-04 16.00 9.00 1.50 2 40.0 47.0 99.00 20.00 W 14.90 3.8 2 0.16 H600 WXCU 040310T 0.9 MF EWX D20-3-050-C20-04 20.00 13.00 1.50 3 50.0 52.7 134.00 20.00 C 18.90 2.4 2 0.24 H600 WXCU 040310T 0.9 MF EWX D20-3-050-W20-04 20.00 13.00 1.50 3 50.0 52.7 104.00 20.00 W 18.90 2.4 2 0.18 H600 WXCU 040310T 0.9 MF EWX D25-3-060-W25-05 25.00 15.50 2.00 3 60.0 63.0 120.00 25.00 W 23.60 3.0 2 0.33 H600 WXCU 05T312T 2.0 MF EWX D32-4 080-W32-05 32.00 22.50 2.00 4 80.0 83.0 145.00 32.00 W 30.60 1.9 2 0.70 H600 WXCU 05T312T 2.0 MF EWX D32-3-080-C32-07 32.00 19.70 2.70 3 80.0 83.0 165.00 32.00 C 30.70 3.0 2 0.80 H600 WXCU 070515T 4.8 MF EWX D32-3-080-W32-07 32.00 19.70 2.70 3 80.0 83.0 145.00 32.00 W 30.70 3.0 2 0.70 H600 WXCU 070515T 4.8 MF EWX D40-4 090-C32-07 40.00 27.70 2.70 4 90.0 92.0 190.00 32.00 C 36.80 2.0 1 1.16 H600 WXCU 070515T 4.8 Рекомендации по обработке и радиус для программирования ЧПУ см. в таблице на стр. 502 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) C-цилиндрический, W-Weldon (4) Максимальный угол врезания (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: H600 WXCU (502) Запасные части Обозначение У / MF EWX D16-2-040-W20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D20-3-050-C20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D20-3-050-W20-04 SR M2.5X6-T7-60 T-7/51 MF EWX D25-3-060-W25-05 SR 10508600 T-9/51 MF EWX D32-4080-W32-05 SR 10508600 T-9/51 MF EWX D32-3-080-C32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH MF EWX D32-3-080-W32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH MF EWX D40-4 090-C32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH HEU&EED UPFEED LINE FLEXFST MF EWX-M Концевые фрезы для двухсторонних пластин с 6 режущими кромками, резьбовое соединение FLEXFIT, для средних подач DRVS t , I6 Обозначение DCX(1) DC APMX CICT 2> LF OAL THSZMS DRVS 3> RMPX 4> ikii MIID 5> TQ(6) MF EWX D20-3-M10-04 20.00 13.00 1.50 3 28.00 48.00 M10 14.0 2.4 0.05 H600 WXCU 040310T 0.9 MF EWX D25-4M12-04 25.00 18.00 1.50 4 32.00 54.00 M12 17.0 1.7 0.09 H600 WXCU 040310T 0.9 MF EWX D25-3-M12-05 25.00 15.50 2.00 3 30.00 52.00 M12 17.0 3.0 0.07 H600 WXCU 05T312T 2.0 MF EWX D32-4M16-05 32.00 22.50 2.00 4 35.00 60.00 M16 24.0 1.9 0.16 H600 WXCU 05T312T 2.0 MF EWX D32-3-M16-07 32.00 19.70 2.70 3 35.00 60.00 M16 24.0 3.0 0.15 H600 WXCU 070515HP 4.8 Рекомендации по обработке и радиус для программирования ЧПУ см. в таблице на стр. 502 резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Размер зажимного ключа (4) Максимальный угол врезания (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Чтобы поверхность была ровной и без острых выступов, ширина Пластины см. стр.: H600 WXCU (502) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) Запасные части Обозначение & У / 2 MF EWX D20-3-M10-04 SR M2.5X6-T7-60 T-7/51 MF EWX D25-4-M12-04 SR M2.5X6-T7-60 T-7/51 MF EWX D25-3-M12-05 SR 10508600 T-9/51 MF EWX D32-4-M16-05 SR 10508600 T-9/51 MF EWX D32-3-M16-07 SR 34-535-SN BLD T15/S7 SW6-T-SH 292 ISCAR
