295 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.291

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 291 0295 Lab2u

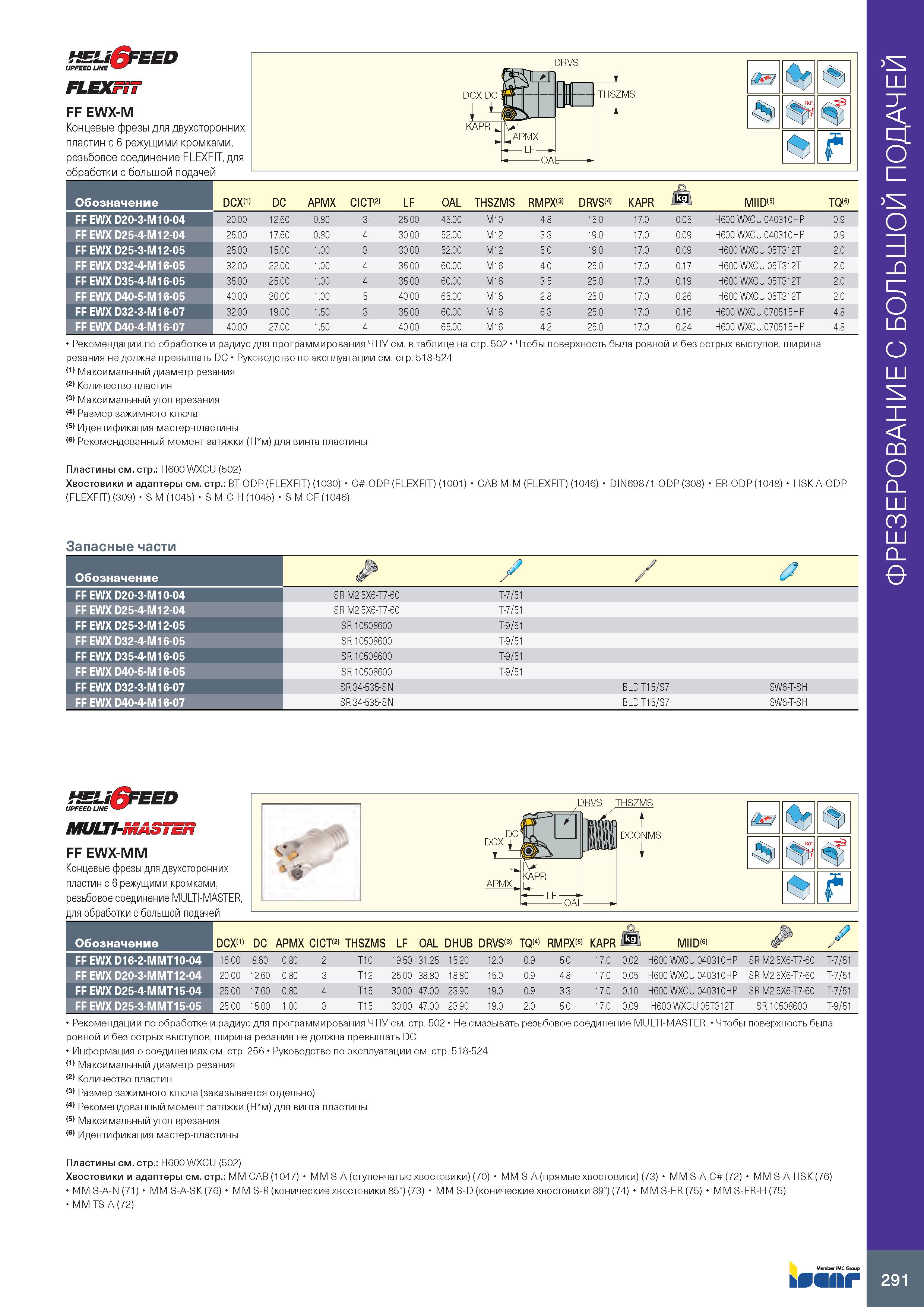

HEU&EED UPFEED UNE FLEXFiT FF EWX-M Концевые фрезы для двухсторонних пластин с 6 режущими кромками, резьбовое соединение FLEXFIT, для обработки с большой подачей DRVS Ш у Обозначение DCX(1) DC APMX CICT 2> LF OAL THSZMS RMPX 3> DRVS 4> KAPR ikii MIID(5) TQ 6> FF EWX D20-3-M10-04 20.00 12.60 0.80 3 25.00 45.00 M10 4.8 15.0 17.0 0.05 H600 WXCU 040310HP 0.9 FF EWX D25-4-M12-04 25.00 17.60 0.80 4 30.00 52.00 M12 3.3 19.0 17.0 0.09 H600 WXCU 040310HP 0.9 FF EWX D25-3-M12-05 25.00 15.00 1.00 3 30.00 52.00 M12 5.0 19.0 17.0 0.09 H600 WXCU 05T312T 2.0 FF EWX D32-4-M16-05 32.00 22.00 1.00 4 35.00 60.00 M16 4.0 25.0 17.0 0.17 H600 WXCU 05T312T 2.0 FF EWX D35-4-M16-05 35.00 25.00 1.00 4 35.00 60.00 M16 3.5 25.0 17.0 0.19 H600 WXCU 05T312T 2.0 FF EWX D40-5-M16-05 40.00 30.00 1.00 5 40.00 65.00 M16 2.8 25.0 17.0 0.26 H600 WXCU 05T312T 2.0 FF EWX D32-3-M16-07 32.00 19.00 1.50 3 35.00 60.00 M16 6.3 25.0 17.0 0.16 H600 WXCU 070515HP 4.8 FF EWX D40-4-M16-07 40.00 27.00 1.50 4 40.00 65.00 M16 4.2 25.0 17.0 0.24 H600 WXCU 070515HP 4.8 Рекомендации по обработке и радиус для программирования ЧПУ см. в таблице на стр. 502 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальный угол врезания (4) Размер зажимного ключа (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: H600 WXCU (502) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) Запасные части Обозначение / FF EWX D20-3-M10-04 SR M2.5X6-T7-60 T-7/51 FF EWX D25-4-M12-04 SR M2.5X6-T7-60 T-7/51 FF EWX D25-3-M12-05 SR 10508600 T-9/51 FF EWX D32-4-M16-05 SR 10508600 T-9/51 FF EWX D35-4-M16-05 SR 10508600 T-9/51 FF EWX D40-5-M16-05 SR 10508600 T-9/51 FF EWX D32-3-M16-07 SR 34-535-SN BLD T15/S7 SW6-T-SH FF EWX D40-4-M16-07 SR 34-535-SN BLD T15/S7 SW6-T-SH HEU&EED UPFEED UNE MULTI-MASTER FF EWX-MM Концевые фрезы для двухсторонних пластин с 6 режущими кромками, резьбовое соединение MULTI-MASTER, для обработки с большой подачей DCX i DRVS THSZMS DCONMS I APMX fШ t Обозначение DCX(1) DC APMX CICT(2) THSZMS LF OAL 1 D B D TQ(4) RMPX 5> KAPR MIID(6) У FF EWX D16-2-MMT10-04 16.00 8.60 0.80 2 T10 19.50 31.25 15.20 12.0 0.9 5.0 17.0 0.02 H600 WXCU 040310HP SR M2.5X6-T7-60 T-7/51 FF EWX D20-3-MMT12-04 20.00 12.60 0.80 3 T12 25.00 38.80 18.80 15.0 0.9 4.8 17.0 0.05 H600 WXCU 040310HP SR M2.5X6-T7-60 T-7/51 FF EWX D25-4MMT15-04 25.00 17.60 0.80 4 T15 30.00 47.00 23.90 19.0 0.9 3.3 17.0 0.10 H600 WXCU 040310HP SR M2.5X6-T7-60 T-7/51 FF EWX D25-3-MMT15-05 25.00 15.00 1.00 3 T15 30.00 47.00 23.90 19.0 2.0 5.0 17.0 0.09 H600 WXCU 05T312T SR 10508600 T-9/51 Рекомендации по обработке и радиус для программирования ЧПУ см. стр. 502 Не смазывать резьбовое соединение MULTI-MASTER. Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Информация о соединениях см. стр. 256 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Размер зажимного ключа (заказывается отдельно) (4) Рекомендованный момент затяжки (Н м) для винта пластины (5) Максимальный угол врезания (6) Идентификация мастер-пластины Пластины см. стр.: H600 WXCU (502) Хвостовики и адаптеры см. стр.: MM CAB (1047) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) 291 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
