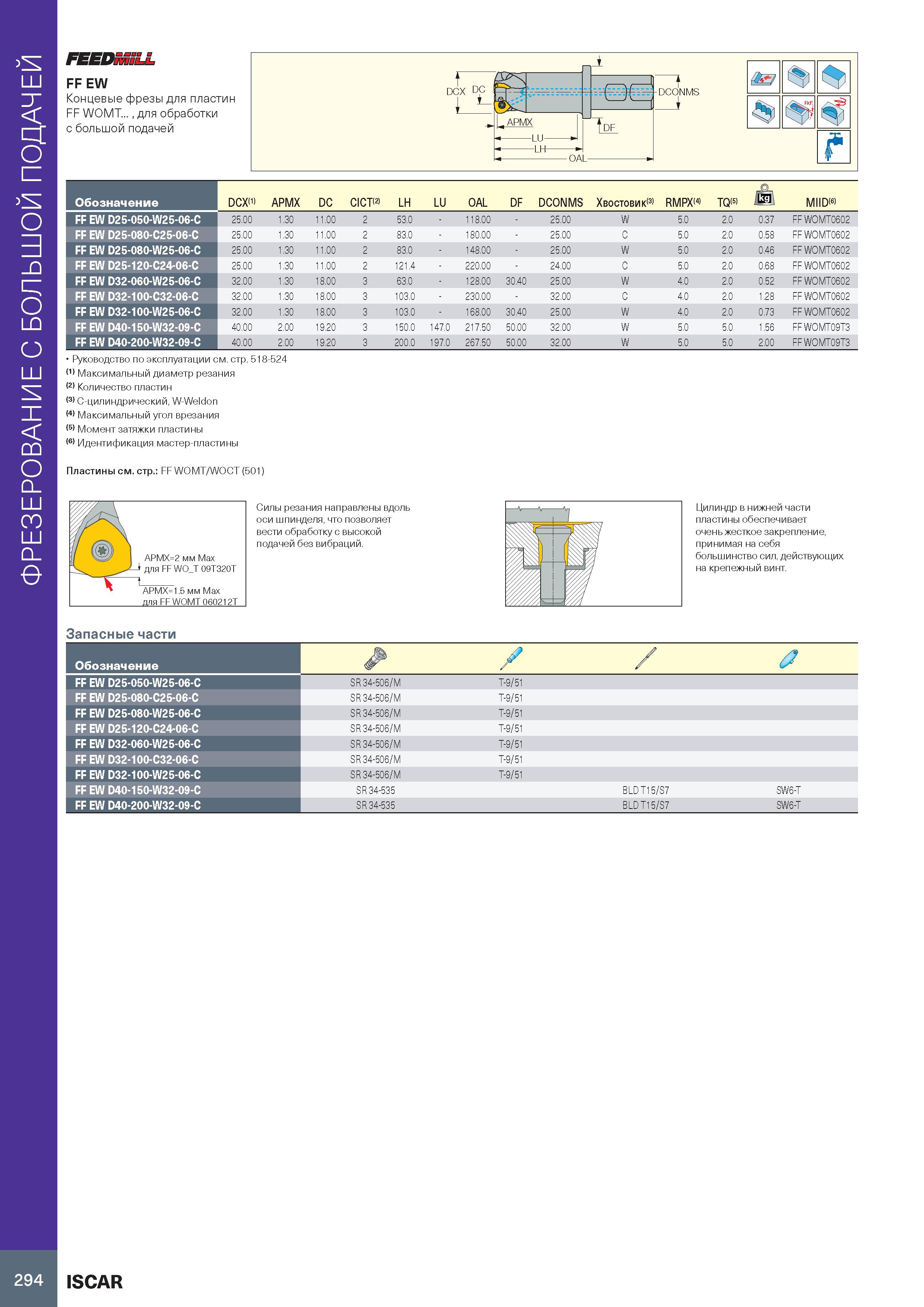

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ FEEDMSLL FF EW Концевые фрезы для пластин FF WOMT... , для обработки с большой подачей Обозначение DCX(1) APMX DC CICT(2) LH LU OAL DF DCONMS Хвостовик(3) RMPX(4) TQ(5) Jkgl MIID(6) FF EW D25-050-W25-06-C 25.00 1.30 11.00 2 53.0 118.00 25.00 W 5.0 2.0 0.37 FF WOMT0602 FF EW D25-080-C25-06-C 25.00 1.30 11.00 2 83.0 180.00 25.00 C 5.0 2.0 0.58 FF WOMT0602 FF EW D25-080-W25-06-C 25.00 1.30 11.00 2 83.0 148.00 25.00 W 5.0 2.0 0.46 FF WOMT0602 FF EW D25-120-C24-06-C 25.00 1.30 11.00 2 121.4 220.00 24.00 C 5.0 2.0 0.68 FF WOMT0602 FF EW D32-060-W25-06-C 32.00 1.30 18.00 3 63.0 128.00 30.40 25.00 W 4.0 2.0 0.52 FF WOMT0602 FF EW D32-100-C32-06-C 32.00 1.30 18.00 3 103.0 230.00 32.00 C 4.0 2.0 1.28 FF WOMT0602 FF EW D32-100-W25-06-C 32.00 1.30 18.00 3 103.0 168.00 30.40 25.00 W 4.0 2.0 0.73 FF WOMT0602 FF EW D40-150-W32-09-C 40.00 2.00 19.20 3 150.0 147.0 217.50 50.00 32.00 W 5.0 5.0 1.56 FF WOMT09T3 FF EW D40-200-W32-09-C 40.00 2.00 19.20 3 200.0 197.0 267.50 50.00 32.00 W 5.0 5.0 2.00 FF WOMT09T3 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) C-цилиндрический, W-Weldon (4) Максимальный угол врезания (5) Момент затяжки пластины (6) Идентификация мастер-пластины Пластины см. стр.: FF WOMT/WOCT (501) f Ш APMX=2 мм Max для FF WO T 09T320T t APMX=1.5 мм Max ля FF WOMT 060212T Силы резания направлены вдоль оси шпинделя, что позволяет вести обработку с высокой подачей без вибраций. Цилиндр в нижней части пластины обеспечивает очень жесткое закрепление, принимая на себя большинство сил, действующих на крепежный винт. Запасные части Обозначение & / /' FF EW D25-050-W25-06-C SR 34-506/M T-9/51 FF EW D25-080-C25-06-C SR 34-506/M T-9/51 FF EW D25-080-W25-06-C SR 34-506/M T-9/51 FF EW D25-120-C24-06-C SR 34-506/M T-9/51 FF EW D32-060-W25-06-C SR 34-506/M T-9/51 FF EW D32-100-C32-06-C SR 34-506/M T-9/51 FF EW D32-100-W25-06-C SR 34-506/M T-9/51 FF EW D40-150-W32-09-C SR 34-535 BLD T15/S7 SW6-T FF EW D40-200-W32-09-C SR 34-535 BLD T15/S7 SW6-T 294 ISCAR
