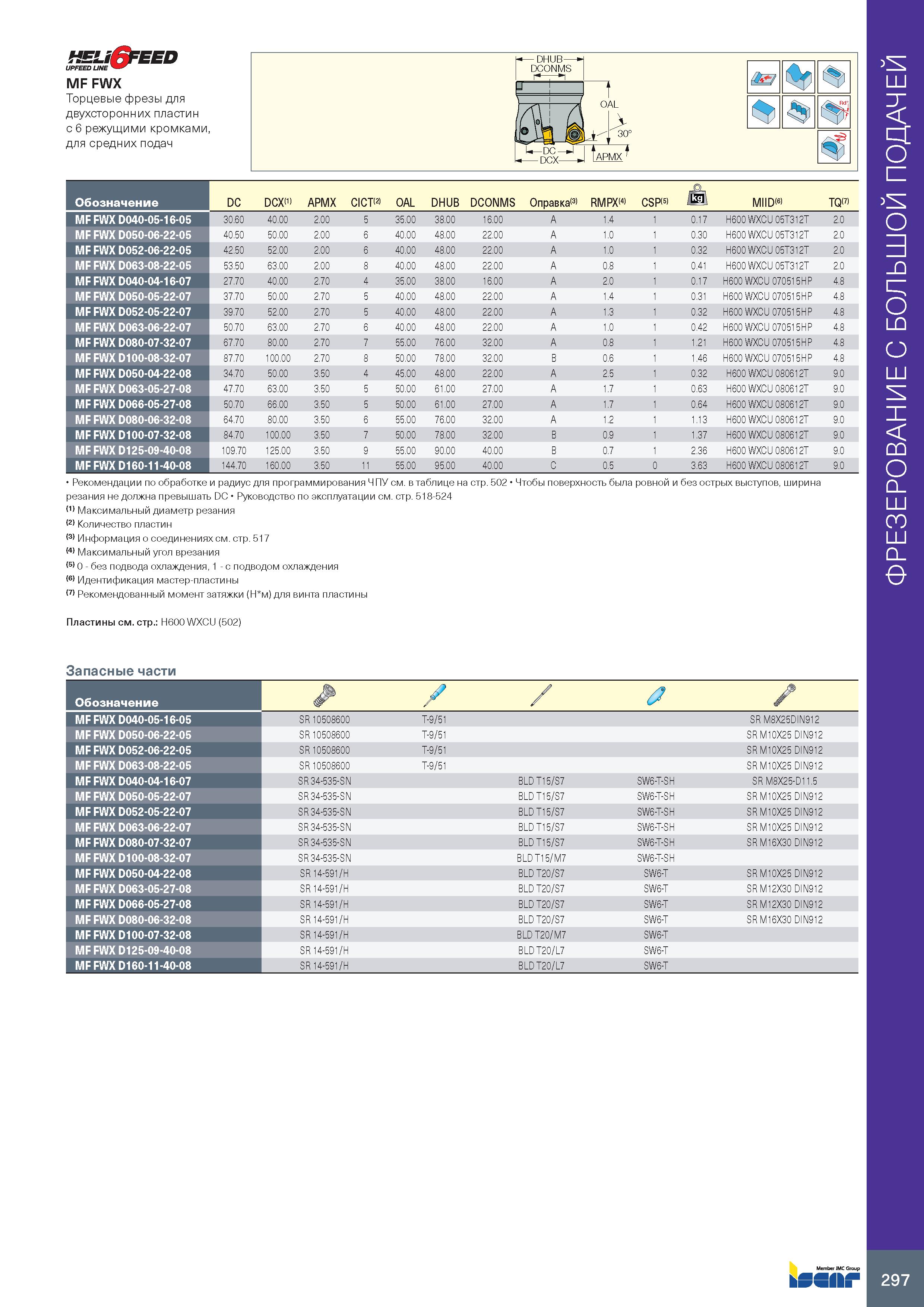

HEU&EED UPFEED UNE MF FWX Торцевые фрезы для двухсторонних пластин с 6 режущими кромками, для средних подач -DCX- ш % rfji у Обозначение DC DCX(1) APMX CICT(2) OAL DHUB DCONMS Оправка(3) RMPX(4) CSP(5) kg MIID(6) TQ(7) MF FWX D040-05-16-05 30.60 40.00 2.00 35.00 38 .00 16.00 A 1.4 1 0.17 H600 WXCU 05T312T 2.0 MF FWX D050-06-22-05 40.50 50.00 2.00 6 40.00 48 .00 22.00 A 1.0 1 0.30 H600 WXCU 05T312T 2.0 MF FWX D052-06-22-05 42.50 52.00 2.00 6 40.00 48 .00 22.00 A 1.0 1 0.32 H600 WXCU 05T312T 2.0 MF FWX D063-08-22-05 53.50 63.00 2.00 8 40.00 48 .00 22.00 A 0.8 1 0.41 H600 WXCU 05T312T 2.0 MF FWX D040-04-16-07 27.70 40.00 2.70 4 35.00 38 .00 16.00 A 2.0 1 0.17 H600 WXCU 070515HP 4.8 MF FWX D050-05-22-07 37.70 50.00 2.70 5 40.00 48 .00 22.00 A 1.4 1 0.31 H600 WXCU 070515HP 4.8 MF FWX D052-05-22-07 39.70 52.00 2.70 5 40.00 48 .00 22.00 A 1.3 1 0.32 H600 WXCU 070515HP 4.8 MF FWX D063-06-22-07 50.70 63.00 2.70 6 40.00 48 .00 22.00 A 1.0 1 0.42 H600 WXCU 070515HP 4.8 MF FWX D080-07-32-07 67.70 80.00 2.70 7 55.00 76 .00 32.00 A 0.8 1 1.21 H600 WXCU 070515HP 4.8 MF FWX D100-08-32-07 87.70 100.00 2.70 8 50.00 78 .00 32.00 B 0.6 1 1.46 H600 WXCU 070515HP 4.8 MF FWX D050-04-22-08 34.70 50.00 3.50 4 45.00 48 .00 22.00 A 2.5 1 0.32 H600 WXCU 080612T 9.0 MF FWX D063-05-27-08 47.70 63.00 3.50 5 50.00 61 .00 27.00 A 1.7 1 0.63 H600 WXCU 080612T 9.0 MF FWX D066-05-27-08 50.70 66.00 3.50 5 50.00 61 .00 27.00 A 1.7 1 0.64 H600 WXCU 080612T 9.0 MF FWX D080-06-32-08 64.70 80.00 3.50 6 55.00 76 .00 32.00 A 1.2 1 1.13 H600 WXCU 080612T 9.0 MF FWX D100-07-32-08 84.70 100.00 3.50 7 50.00 78 .00 32.00 B 0.9 1 1.37 H600 WXCU 080612T 9.0 MF FWX D125-09-40-08 109.70 125.00 3.50 9 55.00 90 .00 40.00 B 0.7 1 2.36 H600 WXCU 080612T 9.0 MF FWX D160-11-40-08 144.70 160.00 3.50 11 55.00 95 .00 40.00 C 0.5 0 3.63 H600 WXCU 080612T 9.0 Рекомендации по обработке и радиус для программирования ЧПУ см. в таблице на стр. 502 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 (4) Максимальный угол врезания (5) 0 - без подвода охлаждения, 1 - с подводом охлаждения (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: H600 WXCU (502) Запасные части Обозначение / / MF FWX D040-05-16-05 SR 10508600 T-9/51 SR M8X25DIN912 MF FWX D050-06-22-05 SR 10508600 T-9/51 SR M10X25 DIN912 MF FWX D052-06-22-05 SR 10508600 T-9/51 SR M10X25 DIN912 MF FWX D063-08-22-05 SR 10508600 T-9/51 SR M10X25 DIN912 MF FWX D040-04-16-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X25-D11.5 MF FWX D050-05-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 MF FWX D052-05-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 MF FWX D063-06-22-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 MF FWX D080-07-32-07 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X30 DIN912 MF FWX D100-08-32-07 SR 34-535-SN BLD T15/M7 SW6-T-SH MF FWX D050-04-22-08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 MF FWX D063-05-27-08 SR 14-591/H BLD T20/S7 SW6-T SR M12X30 DIN912 MF FWX D066-05-27-08 SR 14-591/H BLD T20/S7 SW6-T SR M12X30 DIN912 MF FWX D080-06-32-08 SR 14-591/H BLD T20/S7 SW6-T SR M16X30 DIN912 MF FWX D100-07-32-08 SR 14-591/H BLD T20/M7 SW6-T MF FWX D125-09-40-08 SR 14-591/H BLD T20/L7 SW6-T MF FWX D160-11-40-08 SR 14-591/H BLD T20/L7 SW6-T 297
