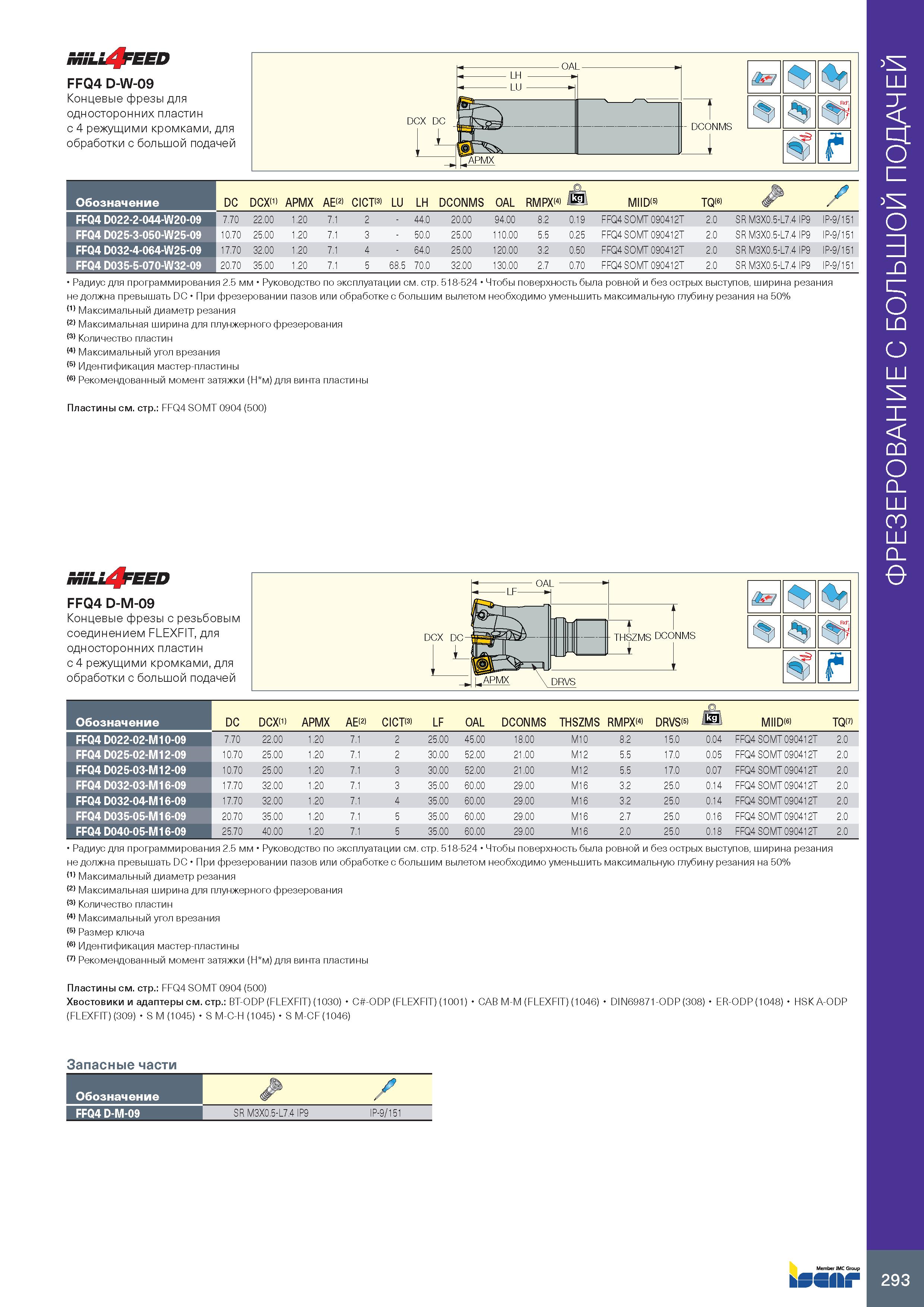

MSLU EED FFQ4 D-W-09 Концевые фрезы для односторонних пластин с 4 режущими кромками, для обработки с большой подачей йш У 'У t Обозначение DC DCX(1) APMX AE(2) 1— о CI LU LH DCONMS OAL RMPX 4) fkgl MIID(5) TQ(6) / FFQ4 D022-2-044-W20-09 7.70 22.00 1.20 7.1 2 44.0 20.00 94.00 8.2 0.19 FFQ4 SOMT 090412T 2.0 SR M3X0.5-L7.4 IP9 IP-9/151 FFQ4 D025-3-050-W25-09 10.70 25.00 1.20 7.1 3 50.0 25.00 110.00 5.5 0.25 FFQ4 SOMT 090412T 2.0 SR M3X0.5-L7.4 IP9 IP-9/151 FFQ4 D032-4-064-W25-09 17.70 32.00 1.20 7.1 4 64.0 25.00 120.00 3.2 0.50 FFQ4 SOMT 090412T 2.0 SR M3X0.5-L7.4 IP9 IP-9/151 FFQ4 D035-5-070-W32-09 20.70 35.00 1.20 7.1 5 68.5 70.0 32.00 130.00 2.7 0.70 FFQ4 SOMT 090412T 2.0 SR M3X0.5-L7.4 IP9 IP-9/151 Радиус для программирования 2.5 мм Руководство по эксплуатации см. стр. 518-524 Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC При фрезеровании пазов или обработке с большим вылетом необходимо уменьшить максимальную глубину резания на 50% (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) Максимальный угол врезания (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFQ4 SOMT 0904 (500) miLi EED FFQ4 D-M-09 Концевые фрезы с резьбовым соединением FLEXFIT, для односторонних пластин с 4 режущими кромками, для обработки с большой подачей у l:' f f Обозначение DC DCXI1) APMX AE(2) CICT(3) LF OAL DCONMS THSZMS RMPXH) DRVS(5) Jkg MIID(6) TQ(7) FFQ4 D022-02-M10-09 7.70 22.00 1.20 7.1 2 25.00 45.00 18.00 M10 8.2 15.0 0.04 FFQ4 SOMT 090412T 2.0 FFQ4 D025-02-M12-09 10.70 25.00 1.20 7.1 2 30.00 52.00 21.00 M12 5.5 17.0 0.05 FFQ4 SOMT 090412T 2.0 FFQ4 D025-03-M12-09 10.70 25.00 1.20 7.1 3 30.00 52.00 21.00 M12 5.5 17.0 0.07 FFQ4 SOMT 090412T 2.0 FFQ4 D032-03-M16-09 17.70 32.00 1.20 7.1 3 35.00 60.00 29.00 M16 3.2 25.0 0.14 FFQ4 SOMT 090412T 2.0 FFQ4 D032-04-M16-09 17.70 32.00 1.20 7.1 4 35.00 60.00 29.00 M16 3.2 25.0 0.14 FFQ4 SOMT 090412T 2.0 FFQ4 D035-05-M16-09 20.70 35.00 1.20 7.1 5 35.00 60.00 29.00 M16 2.7 25.0 0.16 FFQ4 SOMT 090412T 2.0 FFQ4 D040-05-M16-09 25.70 40.00 1.20 7.1 5 35.00 60.00 29.00 M16 2.0 25.0 0.18 FFQ4 SOMT 090412T 2.0 Радиус для программирования 2.5 мм Руководство по эксплуатации см. стр. 518-524 Чтобы поверхность была не должна превышать DC При фрезеровании пазов или обработке с большим вылетом необходимо уменьшить (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) Максимальный угол врезания (5) Размер ключа (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины ровной и без острых выступов, ширина резания максимальную глубину резания на 50% Пластины см. стр.: FFQ4 SOMT 0904 (500) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP Запасные части Обозначение FFQ4 D-M-09 / SR M3X0.5-L7.4 IP9 IP-9/151 bSSflkf 293 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
