293 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.289

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 289 0293 Lab2u

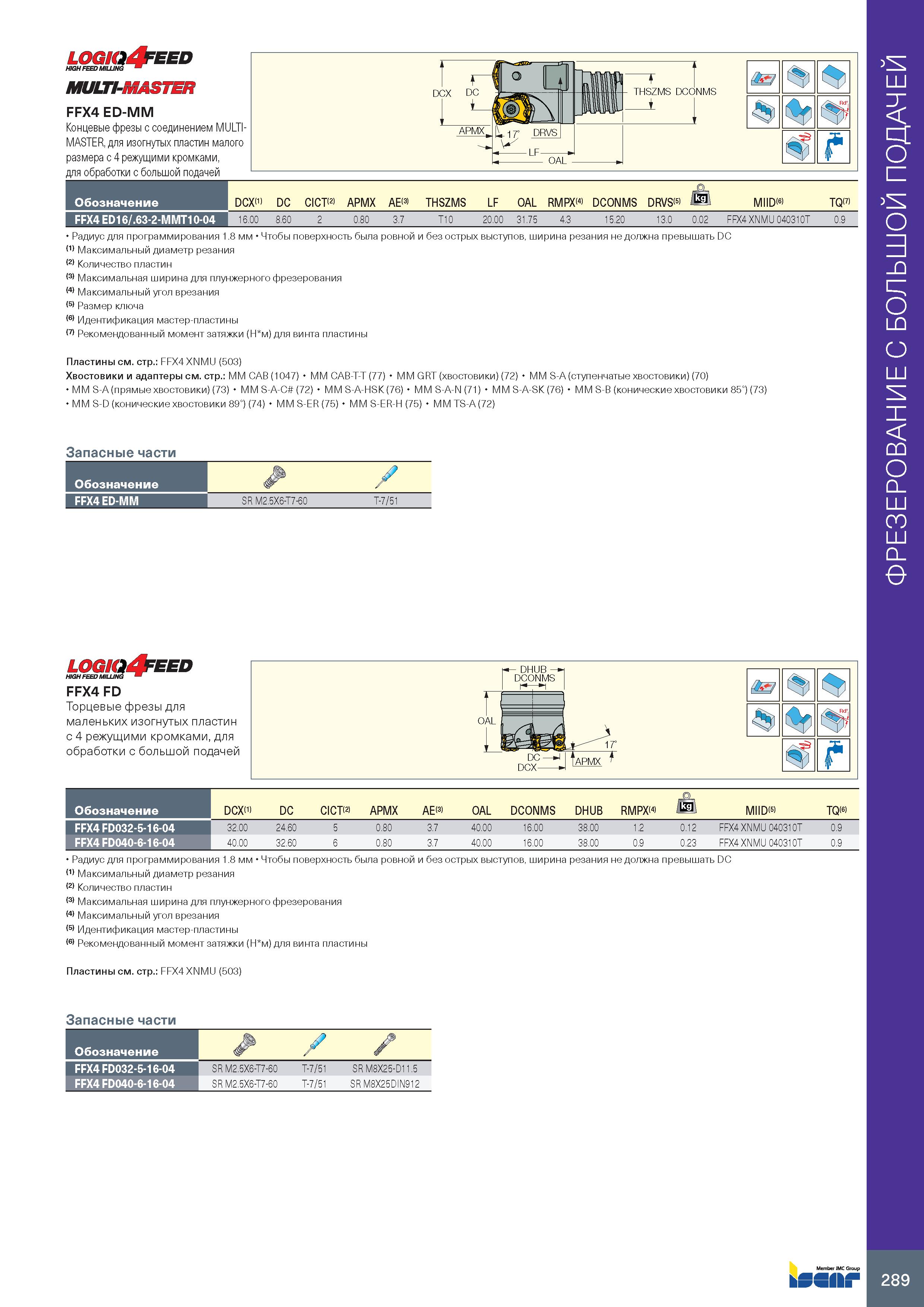

LOl 3 FEED HIGH FEED MILLING m MULTI-MASTER FFX4 ED-MM Концевые фрезы с соединением MULTIMASTER, для изогнутых пластин малого размера с 4 режущими кромками, для обработки с большой подачей Обозначение DCX(1) DC CICT(2) APMX AE(3) THSZMS LF OAL RMPX(4) DCONMS DRVS(5) Jkg MIID(6) TQ(7) FFX4 ED16/.63-2-MMT10-04 16.00 8.60 2 0.80 3.7 T10 20.00 31.75 4.3 15.20 13.0 0.02 FFX4 XNMU 040310T 0.9 Радиус для программирования 1.8 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальная ширина для плунжерного фрезерования (4) Максимальный угол врезания (5) Размер ключа (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFX4 XNMU (503) Хвостовики и адаптеры см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Запасные части Обозначение FFX4 ED-MM SR M2.5X6-T7-6 T-7/51 FFX4 FD Торцевые фрезы для маленьких изогнутых пластин с 4 режущими кромками, для обработки с большой подачей eS1 1 Обозначение DCXi1) DC CICT(2) APMX AE(3) OAL DCONMS DHUB RMPX(4) kg MIID TQW FFX4 FD032-5-16-04 32.00 24.60 5 0.80 3.7 40.00 16.00 38.00 1.2 0.12 FFX4 XNMU 040310T 0.9 FFX4 FD040-6-16-04 40.00 32.60 6 0.80 3.7 40.00 16.00 38.00 0.9 0.23 FFX4 XNMU 040310T 0.9 Радиус для программирования 1.8 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальная ширина для плунжерного фрезерования (4) Максимальный угол врезания (5) Идентификация мастер-пластины (6) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFX4 XNMU (503) Запасные части Обозначение / FFX4 FD032-5-16-04 SR M2.5X6-T7-60 T-7/51 SR M8X25-D11.5 FFX4 FD040-6-16-04 SR M2.5X6-T7-60 T-7/51 SR M8X25DIN912 bSSflkf 289 ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ
