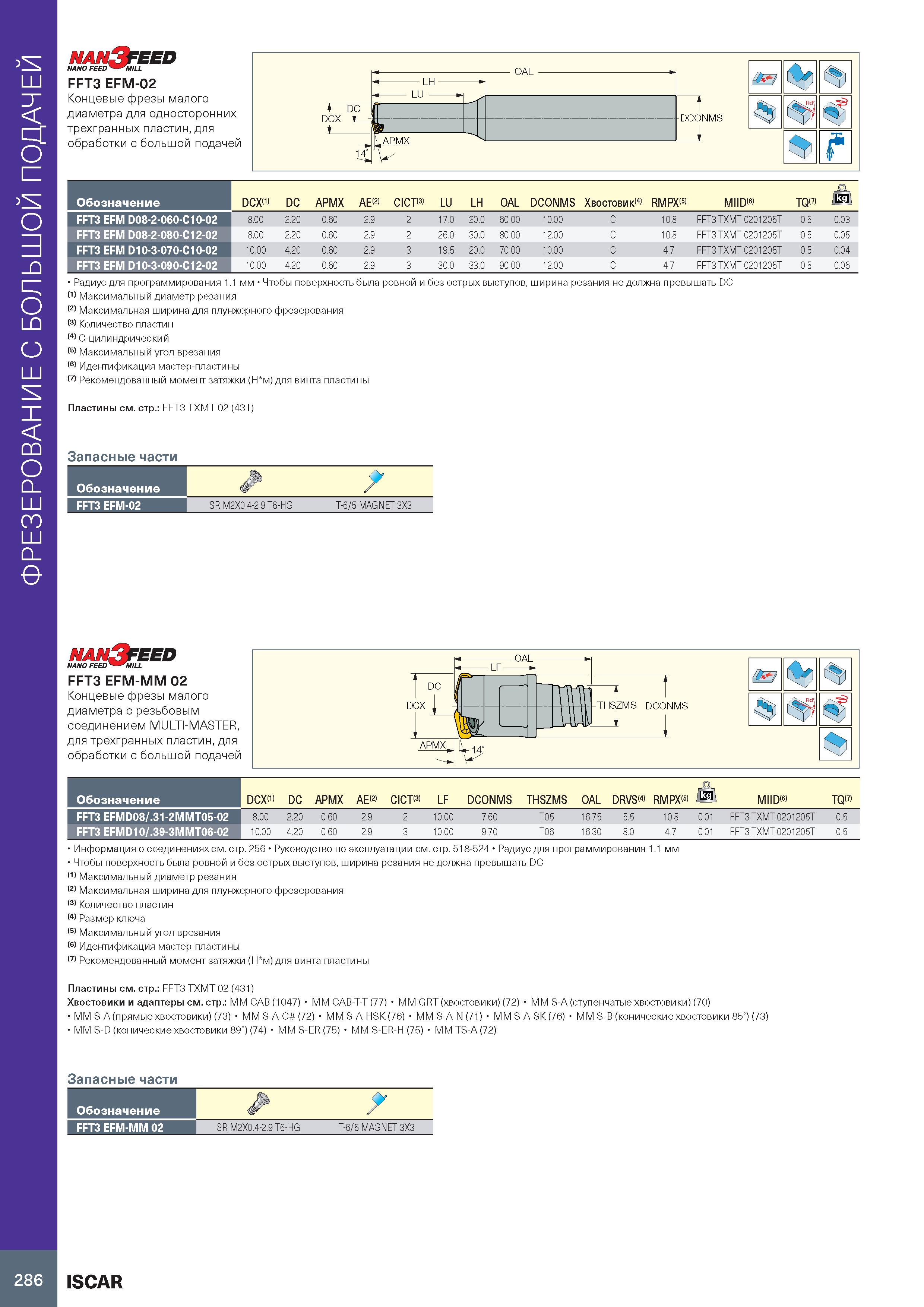

ФРЕЗЕРОВАНИЕ С БОЛЬШОЙ ПОДАЧЕЙ 286 NAN&EED NANO FEED MILL FFT3 EFM-02 Концевые фрезы малого диаметра для односторонних трехгранных пластин, для обработки с большой подачей Обозначение DCX(1) DC APMX AE(2) CICT(3) LU LH OAL DCONMS Хвостовик(4) RMPX 5) M IID(6) TQ(7) Ikgl FFT3 EFM D08-2-060-C10-02 8.00 2.20 0.60 2.9 2 17.0 20.0 60.00 10.00 C 10.8 FFT3 TXMT 0201205T 0.5 0.03 FFT3 EFM D08-2-080-C12-02 8.00 2.20 0.60 2.9 2 26.0 30.0 80.00 12.00 C 10.8 FFT3 TXMT 0201205T 0.5 0.05 FFT3 EFM D10-3-070-C10-02 10.00 4.20 0.60 2.9 3 19.5 20.0 70.00 10.00 C 4.7 FFT3 TXMT 0201205T 0.5 0.04 FFT3 EFM D10-3-090-C12-02 10.00 4.20 0.60 2.9 3 30.0 33.0 90.00 12.00 C 4.7 FFT3 TXMT 0201205T 0.5 0.06 Радиус для программирования 1.1 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) C-цилиндрический (5) Максимальный угол врезания (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFT3 TXMT 02 (431) Запасные части Обозначение FFT3 EFM-02 SR M2X0.4-2.9 T6-HG T-6/5 MAGNET 3X3 NAN&EED NANO FEED MILL FFT3 EFM-MM 02 Концевые фрезы малого диаметра с резьбовым соединением MULTI-MASTER, для трехгранных пластин, для обработки с большой подачей % у Обозначение DCX(1) DC APMX AE(2) CICT(3) LF DCONMS THSZMS OAL DRVS 4) RMPX 5) Jkg MIID(6) TQ 7) FFT3 EFMD08/.31-2MMT05-02 0 О 8 2.20 0.60 2.9 2 10.00 7.60 T05 16.75 5.5 10.8 0.01 FFT3 TXMT 0201205T 0.5 FFT3 EFMD10/.39-3MMT06-02 10.00 4.20 0.60 2.9 3 10.00 9.70 T06 16.30 8.0 4.7 0.01 FFT3 TXMT 0201205T 0.5 Информация о соединениях см. стр. 256 Руководство по эксплуатации см. стр. 518-524 Радиус для программирования 1.1 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) Размер ключа (5) Максимальный угол врезания (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFT3 TXMT 02 (431) Хвостовики и адаптеры см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Запасные части Обозначение FFT3 EFM-MM 02 SR M2X0.4-2.9 T6-HG T-6/5 MAGNET 3X3 ISCAR
