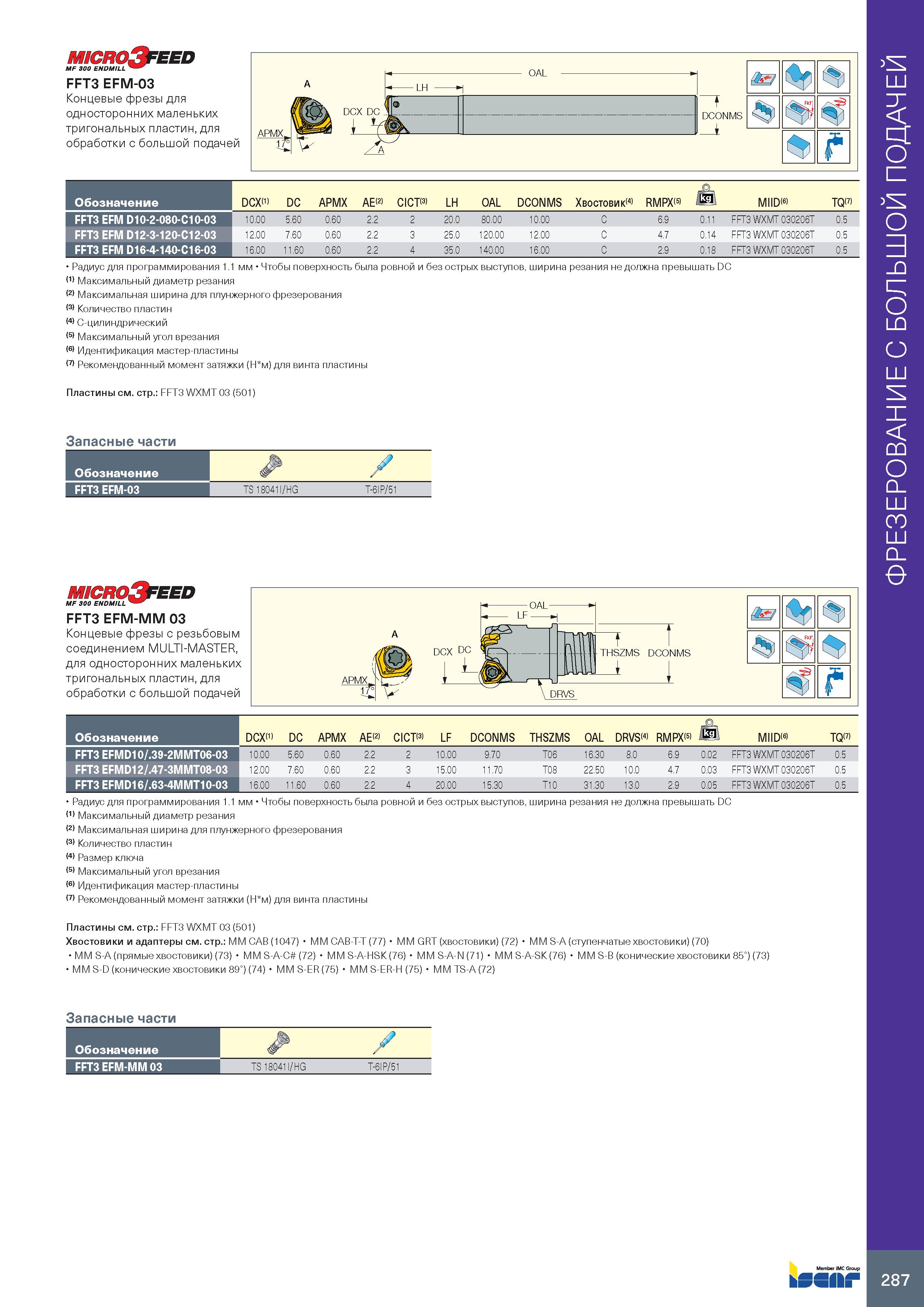

MICRO&EED MF 300 ENDMILL FFT3 EFM-03 Концевые фрезы для односторонних маленьких тригональных пластин, для обработки с большой подачей A „-LH -1 ППУ no Г f nCONMS 1 f6 Обозначение DCX(1) DC APMX AE(2) CICT(3) LH OAL DCONMS Хвостовик(4) RMPX(5) Jkgl MIID(6) TQ(7) FFT3 EFM D10-2-080-C10-03 10.00 5.60 0.60 2.2 2 20.0 80.00 10.00 C 6.9 0.11 FFT3 WXMT 030206T 0.5 FFT3 EFM D12-3-120-C12-03 12.00 7.60 0.60 2.2 3 25.0 120.00 12.00 C 4.7 0.14 FFT3 WXMT 030206T 0.5 FFT3 EFM D16-4-140-C16-03 16.00 11.60 0.60 2.2 4 35.0 140.00 16.00 C 2.9 0.18 FFT3 WXMT 030206T 0.5 Радиус для программирования 1.1 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) C-цилиндрический (5) Максимальный угол врезания (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFT3 WXMT 03 (501) Запасные части Обозначение FFT3 EFM-03 TS 18 1I/HG T-6IP/51 MICRO&EED MF 300 ENDMILL FFT3 EFM-MM 03 Концевые фрезы с резьбовым соединением MULTI-MASTER, для односторонних маленьких тригональных пластин, для обработки с большой подачей еш % f Обозначение DCX(1) DC APMX AE(2) CICT(3) LF DCONMS THSZMS OAL DRVS 4) RMPX 5) Jkg M IID(6) TQ(7) FFT3 EFMD10/.39-2MMT06-03 10.00 5.60 0.60 2.2 2 10.00 9.70 T06 16.30 8.0 6.9 0.02 FFT3 WXMT 030206T 0.5 FFT3 EFMD12/.47-3MMT08-03 12.00 7.60 0.60 2.2 3 15.00 11.70 T08 22.50 10.0 4.7 0.03 FFT3 WXMT 030206T 0.5 FFT3 EFMD16/.63-4MMT10-03 16.00 11.60 0.60 2.2 4 20.00 15.30 T10 31.30 13.0 2.9 0.05 FFT3 WXMT 030206T 0.5 Радиус для программирования 1.1 мм Чтобы поверхность была ровной и без острых выступов, ширина резания не должна превышать DC (1) Максимальный диаметр резания (2) Максимальная ширина для плунжерного фрезерования (3) Количество пластин (4) Размер ключа (5) Максимальный угол врезания (6) Идентификация мастер-пластины (7) Рекомендованный момент затяжки (Н м) для винта пластины Пластины см. стр.: FFT3 WXMT 03 (501) Хвостовики и адаптеры см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Запасные части Обозначение FFT3 EFM-MM 03 TS 18041I/HG T-6IP/51 bSSflkf A 287
