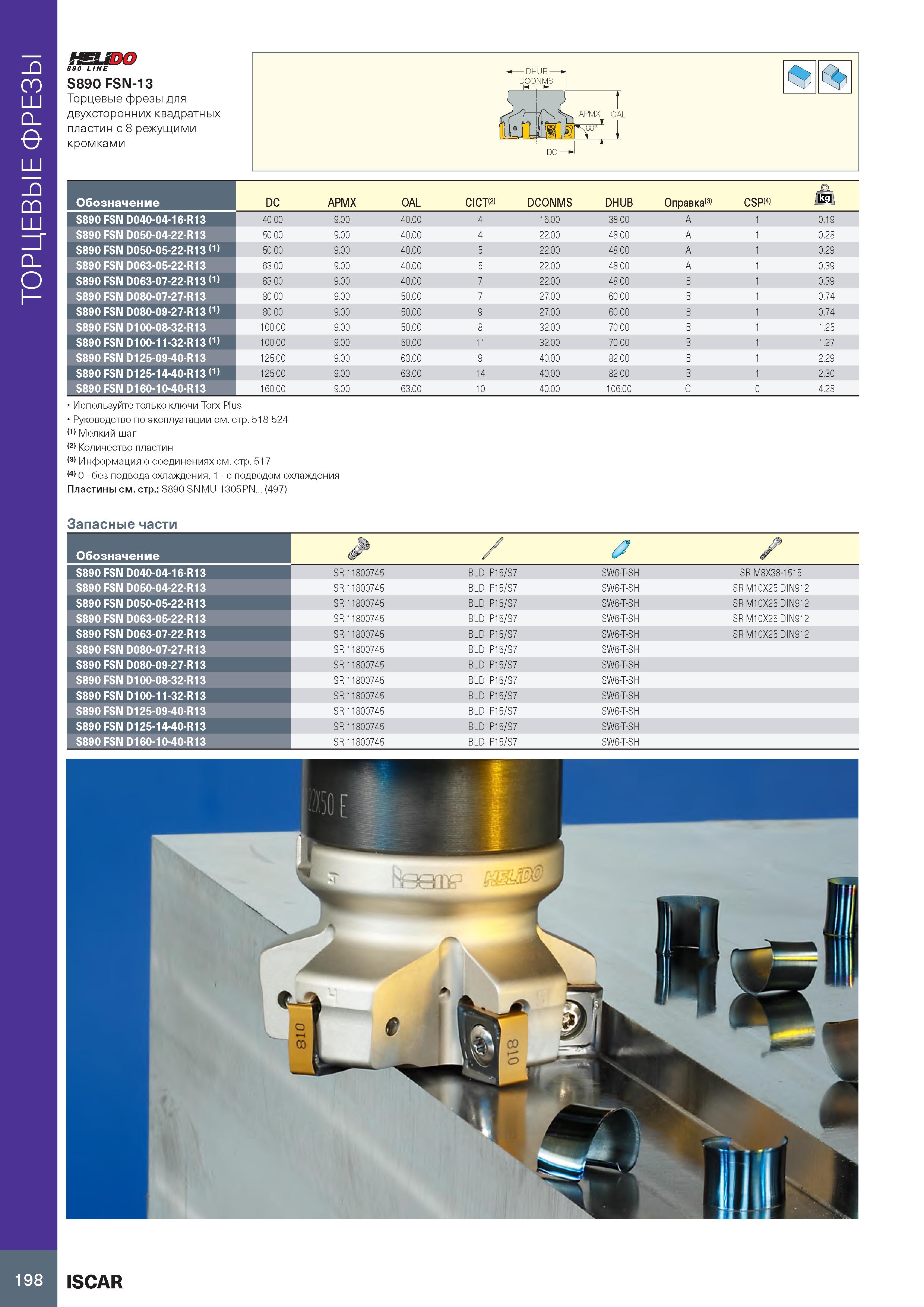

ТОРЦЕВЫЕ ФРЕЗЫ HEUDO в 90 LINE S890 FSN-13 Торцевые фрезы для двухсторонних квадратных пластин с 8 режущими кромками Используйте только ключи Torx Plus Руководство по эксплуатации см. стр. 518-524 (1) Мелкий шаг (2) Количество пластин (3) Информация о соединениях см. стр. 517 (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: S890 SNMU 1305PN... (497) Обозначение DC APMX OAL CICT(2) DCONMS DHUB Оправка(3) csp(4) iki' S890 FSN D040-04-16-R13 40.00 9 00 40 00 4 16.00 38 00 A 1 0.19 S890 FSN D050-04-22-R13 50.00 9 00 40 00 4 22.00 48 00 A 1 0.28 S890 FSN D050-05-22-R13 (1) 50.00 9 00 40 00 5 22.00 48 00 A 1 0.29 S890 FSN D063-05-22-R13 63.00 9 00 40 00 5 22.00 48 00 A 1 0.39 S890 FSN D063-07-22-R13 (1) 63.00 9 00 40 00 7 22.00 48 00 B 1 0.39 S890 FSN D080-07-27-R13 80.00 9 00 50 00 7 27.00 60 00 B 1 0.74 S890 FSN D080-09-27-R13 (1) 80.00 9 00 50 00 9 27.00 60 00 B 1 0.74 S890 FSN D100-08-32-R13 100.00 9 00 50 00 8 32.00 70 00 B 1 1.25 S890 FSN D100-11-32-R13 (1) 100.00 9 00 50 00 11 32.00 70 00 B 1 1.27 S890 FSN D125-09-40-R13 125.00 9 00 63 00 9 40.00 82 00 B 1 2.29 S890 FSN D125-14-40-R13 (1) 125.00 9 00 63 00 14 40.00 82 00 B 1 2.30 S890 FSN D160-10-40-R13 160.00 9 00 63 00 10 40.00 106.00 C 0 4.28 Запасные части Обозначение / S890 FSN D040-04-16-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M8X38-1515 S890 FSN D050-04-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X25 DIN912 S890 FSN D050-05-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X25 DIN912 S890 FSN D063-05-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X25 DIN912 S890 FSN D063-07-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X25 DIN912 S890 FSN D080-07-27-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D080-09-27-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D100-08-32-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D100-11-32-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D125-09-40-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D125-14-40-R13 SR 11800745 BLD P15/S7 SW6-T-SH S890 FSN D160-10-40-R13 SR 11800745 BLD P15/S7 SW6-T-SH 198 ISCAR
