199 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.195

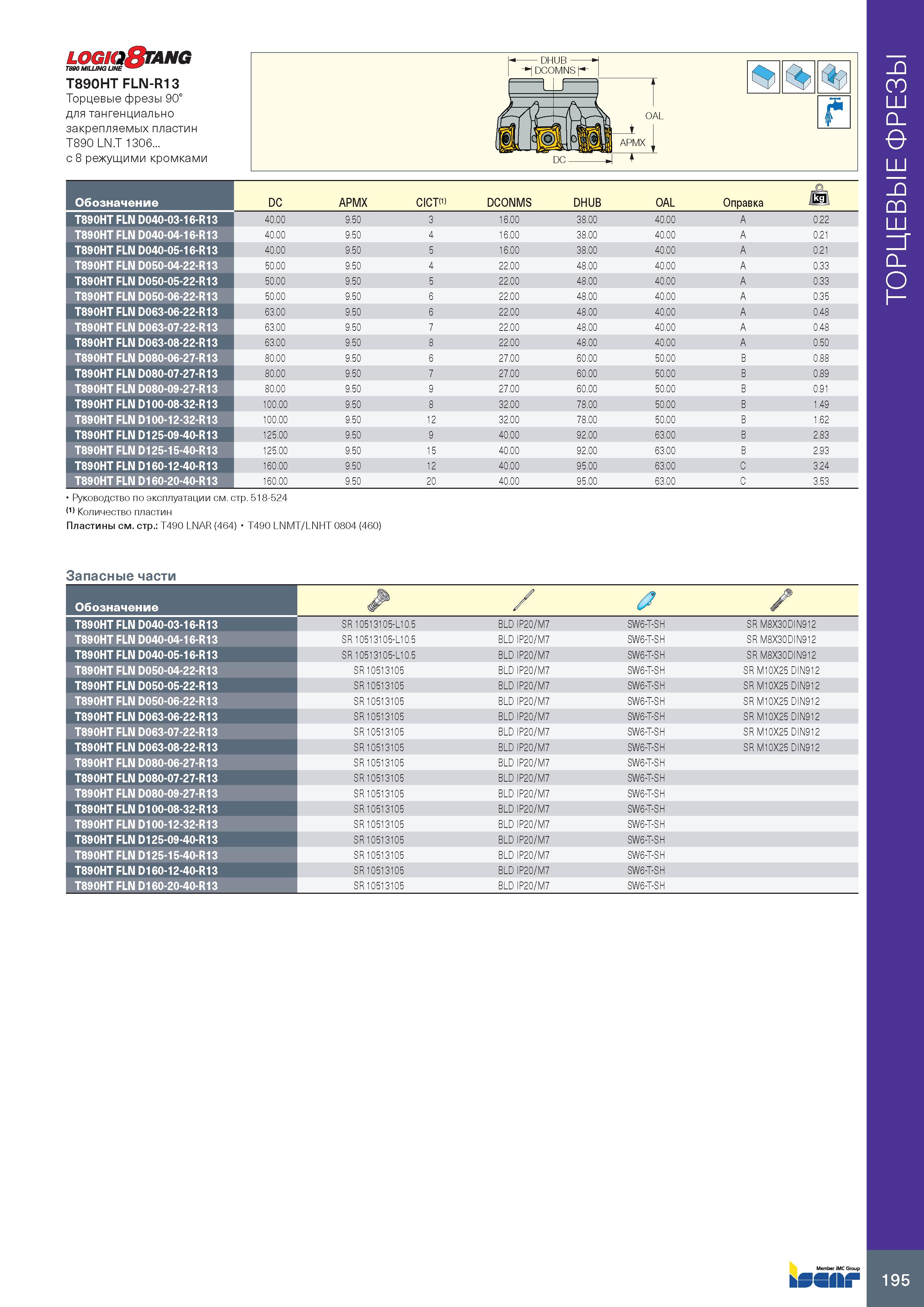

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 195 0199 Lab2u LOC 3 TANG T890 MILLING UNE T890HT FLN-R13 Торцевые фрезы 90° для тангенциально закрепляемых пластин T890 LN.T 1306... с 8 режущими кромками Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 0804 (460) f Обозначение DC APMX CICT(1) DCONMS DHUB OAL Оправка lkil T890HT FLN D040-03-16-R13 40 .00 9.50 3 16.00 38 .00 40 .00 A 0.22 T890HT FLN D040-04-16-R13 40 .00 9.50 4 16.00 38 .00 40 .00 A 0.21 T890HT FLN D040-05-16-R13 40 .00 9.50 5 16.00 38 .00 40 .00 A 0.21 T890HT FLN D050-04-22-R13 50 .00 9.50 4 22.00 48 .00 40 .00 A 0.33 T890HT FLN D050-05-22-R13 50 .00 9.50 5 22.00 48 .00 40 .00 A 0.33 T890HT FLN D050-06-22-R13 50 .00 9.50 6 22.00 48 .00 40 .00 A 0.35 T890HT FLN D063-06-22-R13 63 .00 9.50 6 22.00 48 .00 40 .00 A 0.48 T890HT FLN D063-07-22-R13 63 .00 9.50 7 22.00 48 .00 40 .00 A 0.48 T890HT FLN D063-08-22-R13 63 .00 9.50 8 22.00 48 .00 40 .00 A 0.50 T890HT FLN D080-06-27-R13 80 .00 9.50 6 27.00 60 .00 50 .00 B 0.88 T890HT FLN D080-07-27-R13 80 .00 9.50 7 27.00 60 .00 50 .00 B 0.89 T890HT FLN D080-09-27-R13 80 .00 9.50 9 27.00 60 .00 50 .00 B 0.91 T890HT FLN D100-08-32-R13 100.00 9.50 8 32.00 78 .00 50 .00 B 1.49 T890HT FLN D100-12-32-R13 100.00 9.50 12 32.00 78 .00 50 .00 B 1.62 T890HT FLN D125-09-40-R13 125.00 9.50 9 40.00 92 .00 63 .00 B 2.83 T890HT FLN D125-15-40-R13 125.00 9.50 15 40.00 92 .00 63 .00 B 2.93 T890HT FLN D160-12-40-R13 160.00 9.50 12 40.00 95 .00 63 .00 C 3.24 T890HT FLN D160-20-40-R13 160.00 9.50 20 40.00 95 .00 63 .00 C 3.53 Запасные части Обозначение / 2 T890HT FLN D040-03-16-R13 SR 10513105-L10.5 BLD P20/M7 SW6-T-SH SR M8X30DIN912 T890HT FLN D040-04-16-R13 SR 10513105-L10.5 BLD P20/M7 SW6-T-SH SR M8X30DIN912 T890HT FLN D040-05-16-R13 SR 10513105-L10.5 BLD P20/M7 SW6-T-SH SR M8X30DIN912 T890HT FLN D050-04-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D050-05-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D050-06-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D063-06-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D063-07-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D063-08-22-R13 SR 10513105 BLD P20/M7 SW6-T-SH SR M10X25 DIN912 T890HT FLN D080-06-27-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D080-07-27-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D080-09-27-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D100-08-32-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D100-12-32-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D125-09-40-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D125-15-40-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D160-12-40-R13 SR 10513105 BLD P20/M7 SW6-T-SH T890HT FLN D160-20-40-R13 SR 10513105 BLD P20/M7 SW6-T-SH 195 ТОРЦЕВЫЕ ФРЕЗЫ
