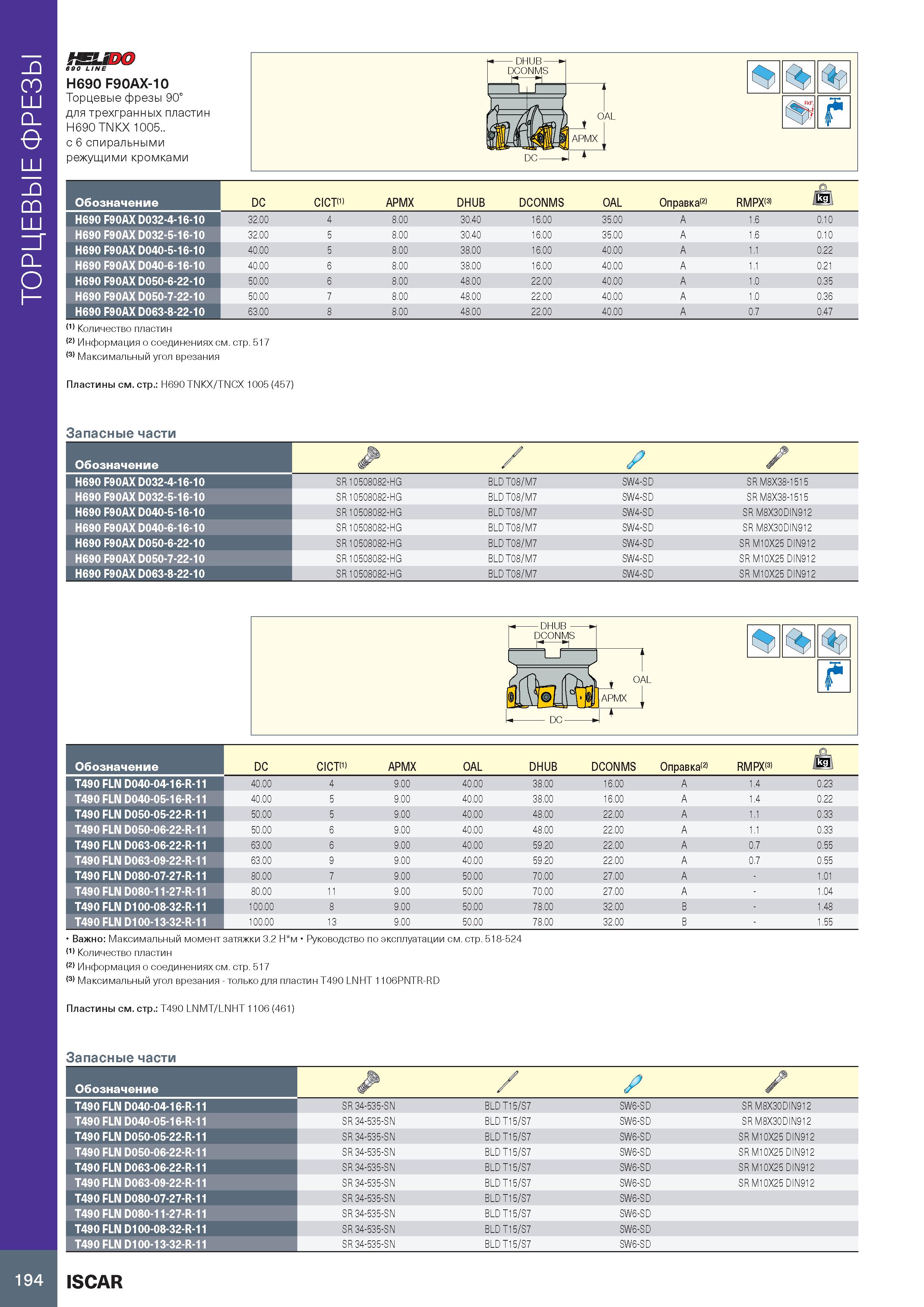

ТОРЦЕВЫЕ ФРЕЗЫ 690 LINE H690 F90AX-10 Торцевые фрезы 90° для трехгранных пластин H690 TNKX 1005.. с 6 спиральными режущими кромками OAL Ф f (1) Количество пластин Информация о соединениях см. стр. 517 (3) Максимальный угол врезания Обозначение DC CICT(1) APMX DHUB DCONMS OAL Оправка(2) RMPX 3> ikii H690 F90AX D032-4-16-10 32.00 4 8.00 30.40 16.00 35.00 A 1.6 0.10 H690 F90AX D032-5-16-10 32.00 5 8.00 30.40 16.00 35.00 A 1.6 0.10 H690 F90AX D040-5-16-10 40.00 5 8.00 38.00 16.00 40.00 A 1.1 0.22 H690 F90AX D040-6-16-10 40.00 6 8.00 38.00 16.00 40.00 A 1.1 0.21 H690 F90AX D050-6-22-10 50.00 6 8.00 48.00 22.00 40.00 A 1.0 0.35 H690 F90AX D050-7-22-10 50.00 7 8.00 48.00 22.00 40.00 A 1.0 0.36 H690 F90AX D063-8-22-10 63.00 8 8.00 48.00 22.00 40.00 A 0.7 0.47 Пластины см. стр.: H690 TNKX/TNCX 1005 (457) Запасные части Обозначение / H690 F90AX D032-4-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X38-1515 H690 F90AX D032-5-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X38-1515 H690 F90AX D040-5-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912 H690 F90AX D040-6-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912 H690 F90AX D050-6-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912 H690 F90AX D050-7-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912 H690 F90AX D063-8-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912 Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX 3> Jkgl T490 FLN D040-04-16-R-11 40.00 4 9 00 40 00 38.00 16.00 A 1.4 0.23 T490 FLN D040-05-16-R-11 40.00 5 9 00 40 00 38.00 16.00 A 1.4 0.22 T490 FLN D050-05-22-R-11 50.00 5 9 00 40 00 48.00 22.00 A 1.1 0.33 T490 FLN D050-06-22-R-11 50.00 6 9 00 40 00 48.00 22.00 A 1.1 0.33 T490 FLN D063-06-22-R-11 63.00 6 9 00 40 00 59.20 22.00 A 0.7 0.55 T490 FLN D063-09-22-R-11 63.00 9 9 00 40 00 59.20 22.00 A 0.7 0.55 T490 FLN D080-07-27-R-11 80.00 7 9 00 50 00 70.00 27.00 A 1.01 T490 FLN D080-11-27-R-11 80.00 11 9 00 50 00 70.00 27.00 A 1.04 T490 FLN D100-08-32-R-11 100.00 8 9 00 50 00 78.00 32.00 B 1.48 T490 FLN D100-13-32-R-11 100.00 13 9 00 50 00 78.00 32.00 B 1.55 Важно: Максимальный момент затяжки 3.2 ньютон на метр Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 (3) Максимальный угол врезания - только для пластин T490 LNHT 1106PNTR-RD Пластины см. стр.: T490 LNMT/LNHT 1106 (461) Запасные части Обозначение & / P / T490 FLN D04C-04-16-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M8X30DIN912 T490 FLN D040-05-16-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M8X30DIN912 T490 FLN D050-05-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25 DIN912 T490 FLN D050-06-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25 DIN912 T490 FLN D063-06-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25 DIN912 T490 FLN D063-09-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25 DIN912 T490 FLN D080-07-27-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D080-11-27-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D100-08-32-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D100-13-32-R-11 SR 34-535-SN BLD T15/S7 SW6-SD 194 ISCAR
