201 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.197

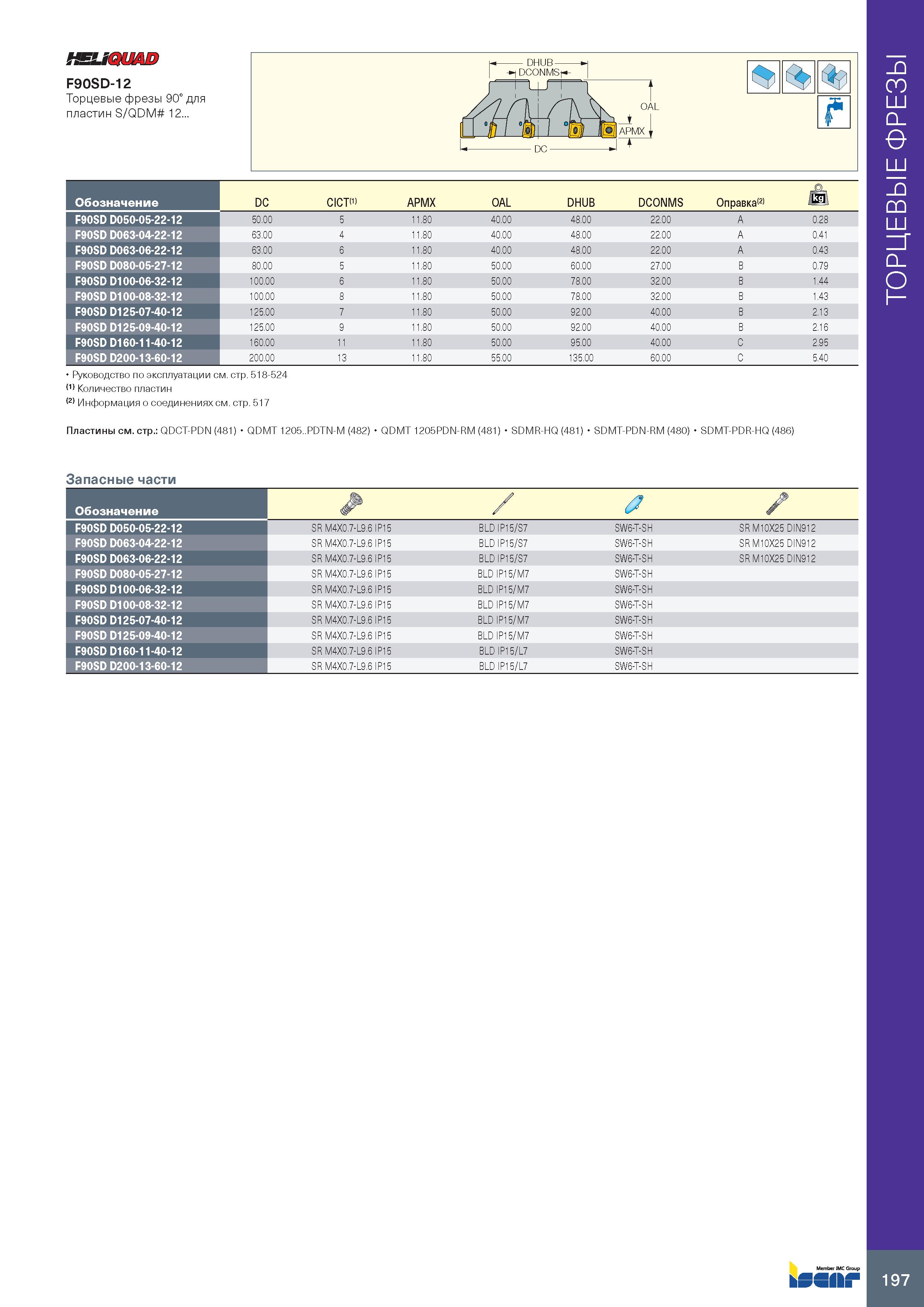

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 197 0201 Lab2u HEUQUAD F90SD-12 Торцевые фрезы 90° для пластин S/QDM 12... Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) kg F90SD D050-05-22-12 50.00 5 11 .80 40.00 48.00 22.00 A 0.28 F90SD D063-04-22-12 63.00 4 11 .80 40.00 48.00 22.00 A 0.41 F90SD D063-06-22-12 63.00 6 11 .80 40.00 48.00 22.00 A 0.43 F90SD D080-05-27-12 80.00 5 11 .80 50.00 60.00 27.00 B 0.79 F90SD D100-06-32-12 100.00 6 11 .80 50.00 78.00 32.00 B 1.44 F90SD D100-08-32-12 100.00 8 11 .80 50.00 78.00 32.00 B 1.43 F90SD D125-07-40-12 125.00 7 11 .80 50.00 92.00 40.00 B 2.13 F90SD D125-09-40-12 125.00 9 11 .80 50.00 92.00 40.00 B 2.16 F90SD D160-11-40-12 160.00 11 11 .80 50.00 95.00 40.00 C 2.95 F90SD D200-13-60-12 200.00 13 11 .80 55.00 135.00 60.00 C 5.40 Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 Пластины см. стр.: QDCT-PDN (481) QDMT 1205..PDTN-M (482) QDMT 1205PDN-RM (481) SDMR-HQ (481) SDMT-PDN-RM (480) SDMT-PDR-HQ (486) Запасные части Обозначение / / F90SD D050-05-22-12 SR M4X0.7-L9.6 P15 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912 F90SD D063-04-22-12 SR M4X0.7-L9.6 P15 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912 F90SD D063-06-22-12 SR M4X0.7-L9.6 P15 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912 F90SD D080-05-27-12 SR M4X0.7-L9.6 P15 BLD IP15/M7 SW6-T-SH F90SD D100-06-32-12 SR M4X0.7-L9.6 P15 BLD IP15/M7 SW6-T-SH F90SD D100-08-32-12 SR M4X0.7-L9.6 P15 BLD IP15/M7 SW6-T-SH F90SD D125-07-40-12 SR M4X0.7-L9.6 P15 BLD IP15/M7 SW6-T-SH F90SD D125-09-40-12 SR M4X0.7-L9.6 P15 BLD IP15/M7 SW6-T-SH F90SD D160-11-40-12 SR M4X0.7-L9.6 P15 BLD IP15/L7 SW6-T-SH F90SD D200-13-60-12 SR M4X0.7-L9.6 P15 BLD IP15/L7 SW6-T-SH 197 ТОРЦЕВЫЕ ФРЕЗЫ
