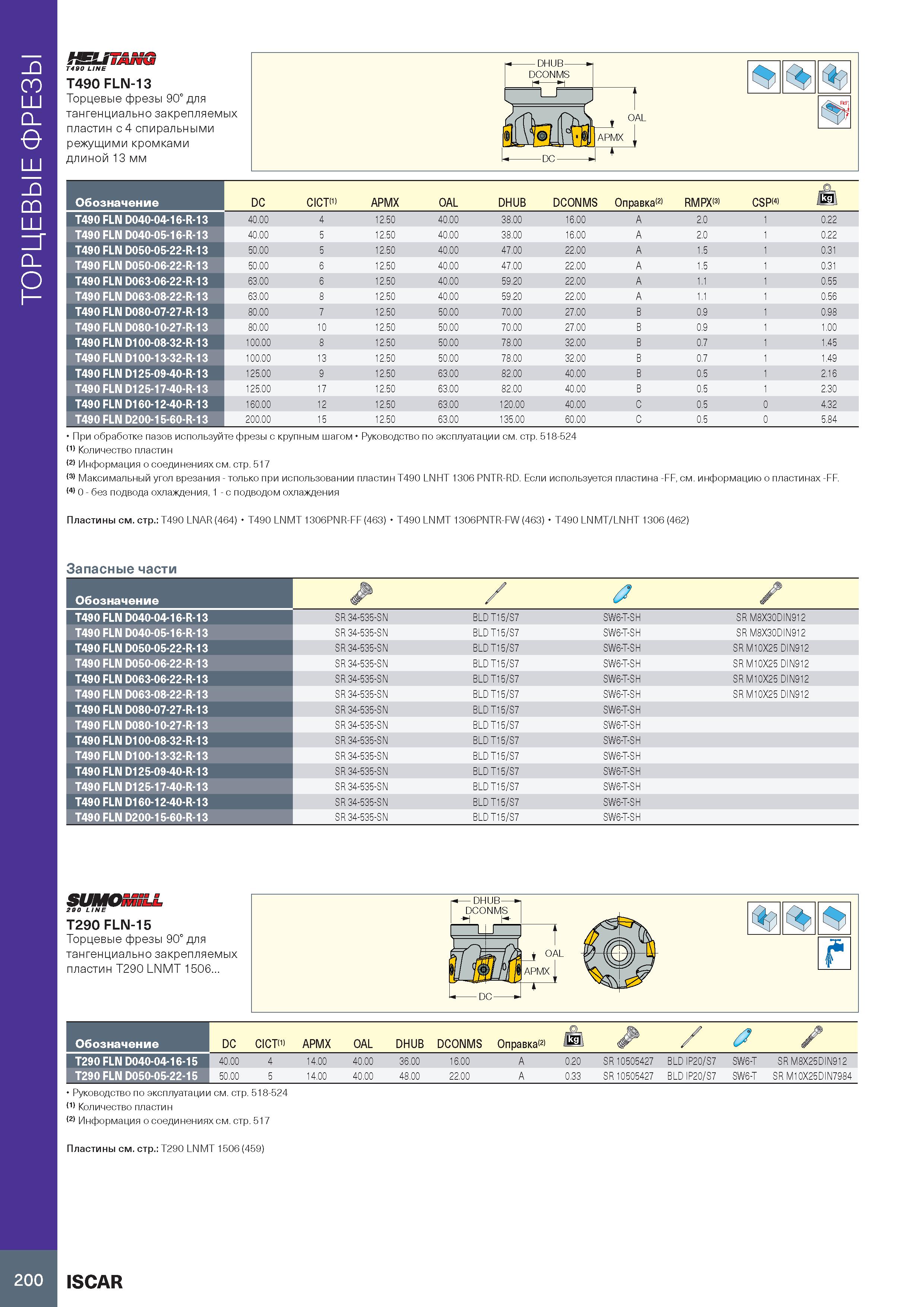

ТОРЦЕВЫЕ ФРЕЗЫ 1&Лллп Т490 LINE T490 FLN-13 Торцевые фрезы 90° для тангенциально закрепляемых пластин с 4 спиральными режущими кромками длиной 13 мм OAL DC ф ф Ф1 Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX(3) CSP(4) № T490 FLN D040-04-16-R-13 40.00 4 12.50 40 00 38.00 16.00 A 2.0 1 0.22 T490 FLN D040-05-16-R-13 40.00 5 12.50 40 00 38.00 16.00 A 2.0 1 0.22 T490 FLN D050-05-22-R-13 50.00 5 12.50 40 00 47.00 22.00 A 1.5 1 0.31 T490 FLN D050-06-22-R-13 50.00 6 12.50 40 00 47.00 22.00 A 1.5 1 0.31 T490 FLN D063-06-22-R-13 63.00 6 12.50 40 00 59.20 22.00 A 1.1 1 0.55 T490 FLN D063-08-22-R-13 63.00 8 12.50 40 00 59.20 22.00 A 1.1 1 0.56 T490 FLN D080-07-27-R-13 80.00 7 12.50 50 00 70.00 27.00 B 0.9 1 0.98 T490 FLN D080-10-27-R-13 80.00 10 12.50 50 00 70.00 27.00 B 0.9 1 1.00 T490 FLN D100-08-32-R-13 100.00 8 12.50 50 00 78.00 32.00 B 0.7 1 1.45 T490 FLN D100-13-32-R-13 100.00 13 12.50 50 00 78.00 32.00 B 0.7 1 1.49 T490 FLN D125-09-40-R-13 125.00 9 12.50 63 00 82.00 40.00 B 0.5 1 2.16 T490 FLN D125-17-40-R-13 125.00 17 12.50 63 00 82.00 40.00 B 0.5 1 2.30 T490 FLN D160-12-40-R-13 160.00 12 12.50 63 00 120.00 40.00 C 0.5 0 4.32 T490 FLN D200-15-60-R-13 200.00 15 12.50 63 00 135.00 60.00 C 0.5 0 5.84 При обработке пазов используйте фрезы с крупным шагом Руководство по эксплуатации см. стр. 518-524 '1) Количество пластин '2) Информация о соединениях см. стр. 517 (3) Максимальный угол врезания - только при использовании пластин T490 LNHT 1306 PNTR-RD. Если используется пластина -FF, см. информацию о пластинах -FF. (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNR-FF (463) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Запасные части Обозначение / 0 T490 FLN D040-04-16-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X30DIN912 T490 FLN D040-05-16-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M8X30DIN912 T490 FLN D050-05-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 T490 FLN D050-06-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 T490 FLN D063-06-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 T490 FLN D063-08-22-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X25 DIN912 T490 FLN D080-07-27-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D080-10-27-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D100-08-32-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D100-13-32-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D125-09-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D125-17-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D160-12-40-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 FLN D200-15-60-R-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SUMOSSLL 290 LINE T290 FLN-15 Торцевые фрезы 90° для тангенциально закрепляемых пластин T290 LNMT 1506. Обозначение T290 FLN D040-04-16-15 T290 FLN D050-05-22-15 DC CICTm APMX OAL DHUB DCONMS Оправка(2) Jk g a / 40.00 4 14.00 40.00 36.00 16.00 A 0.20 SR 10505427 BLD IP20/S7 SW6-T SR M8X25DIN912 50.00 5 14.00 40.00 48.00 22.00 A 0.33 SR 10505427 BLD IP20/S7 SW6-T SR M10X25DIN7984 Руководство по эксплуатации см. стр. 518-524 '1) Количество пластин '2) Информация о соединениях см. стр. 517 Пластины см. стр.: T290 LNMT 1506 (459) 200 ISCAR
