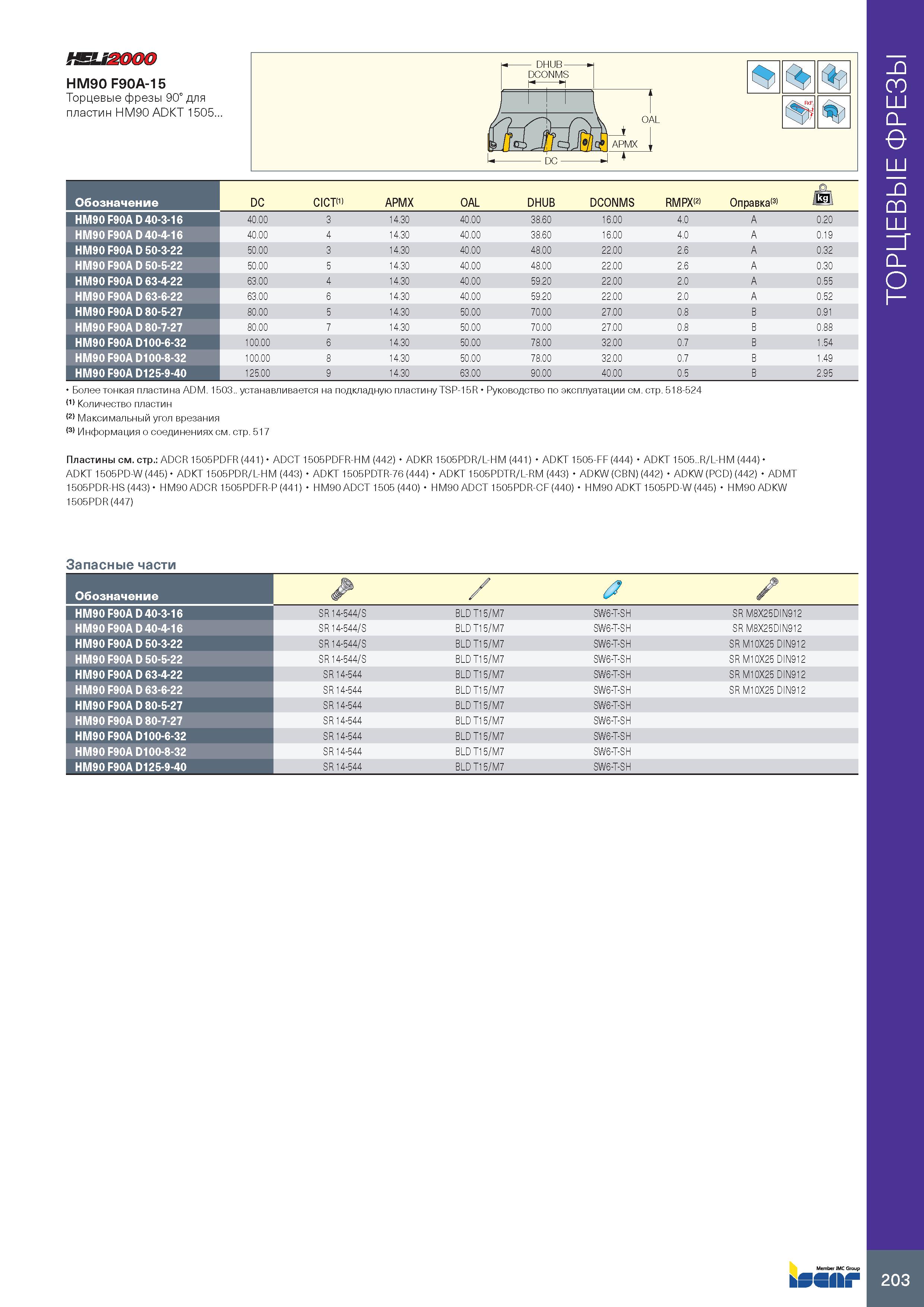

SSU2000 HM90 F90A-15 Торцевые фрезы 90° для пластин HM90 ADKT 1505. Обозначение DC CICT(1) APMX OAL DHUB DCONMS RMPX(2) Оправка(3) Jkg HM90 F90A D 40-3-16 40.00 3 14.30 40 .00 38.60 16.00 4.0 A 0.20 HM90 F90A D 40-4-16 40.00 4 14.30 40 .00 38.60 16.00 4.0 A 0.19 HM90 F90A D 50-3-22 50.00 3 14.30 40 .00 48.00 22.00 2.6 A 0.32 HM90 F90A D 50-5-22 50.00 5 14.30 40 .00 48.00 22.00 2.6 A 0.30 HM90 F90A D 63-4-22 63.00 4 14.30 40 .00 59.20 22.00 2.0 A 0.55 HM90 F90A D 63-6-22 63.00 6 14.30 40 .00 59.20 22.00 2.0 A 0.52 HM90 F90A D 80-5-27 80.00 5 14.30 50 .00 70.00 27.00 0.8 B 0.91 HM90 F90A D 80-7-27 80.00 7 14.30 50 .00 70.00 27.00 0.8 B 0.88 HM90 F90A D100-6-32 100.00 6 14.30 50 .00 78.00 32.00 0.7 B 1.54 HM90 F90A D100-8-32 100.00 8 14.30 50 .00 78.00 32.00 0.7 B 1.49 HM90 F90A D125-9-40 125.00 9 14.30 63 .00 90.00 40.00 0.5 B 2.95 Более тонкая пластина ADM. 1503.. устанавливается на подкладную пластину TSP-15R Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Максимальный угол врезания Информация о соединениях см. стр. 517 Пластины см. стр.: ADCR 1505PDFR (441) ADCT 1505PDFR-HM (442) ADKR 1505PDR/L-HM (441) ADKT 1505-FF (444) ADKT 1505..R/L-HM (444) ADKT 1505PD-W(445) ADKT 1505PDR/L-HM (443) ADKT 1505PDTR-76 (444) ADKT 1505PDTR/L-RM (443) ADKW(CBN) (442) ADKW(PCD) (442) ADMT 1505PDR-HS (443) HM90 ADCR 1505PDFR-P (441) HM90 ADCT 1505 (440) HM90 ADCT 1505PDR-CF (440) HM90 ADKT 1505PD-W (445) HM90 ADKW 1505PDR (447) Запасные части Обозначение / У / HM90 F90A D 40-3-16 SR 14-544/S BLD T15/M7 SW6-T-SH SR M8X25DIN912 HM90 F90A D 40-4-16 SR 14-544/S BLD T15/M7 SW6-T-SH SR M8X25DIN912 HM90 F90A D 50-3-22 SR 14-544/S BLD T15/M7 SW6-T-SH SR M10X25 DIN912 HM90 F90A D 50-5-22 SR 14-544/S BLD T15/M7 SW6-T-SH SR M10X25 DIN912 HM90 F90A D 63-4-22 SR 14-544 BLD T15/M7 SW6-T-SH SR M10X25 DIN912 HM90 F90A D 63-6-22 SR 14-544 BLD T15/M7 SW6-T-SH SR M10X25 DIN912 HM90 F90A D 80-5-27 SR 14-544 BLD T15/M7 SW6-T-SH HM90 F90A D 80-7-27 SR 14-544 BLD T15/M7 SW6-T-SH HM90 F90A D100-6-32 SR 14-544 BLD T15/M7 SW6-T-SH HM90 F90A D100-8-32 SR 14-544 BLD T15/M7 SW6-T-SH HM90 F90A D125-9-40 SR 14-544 BLD T15/M7 SW6-T-SH 203 ТОРЦЕВЫЕ ФРЕЗЫ
