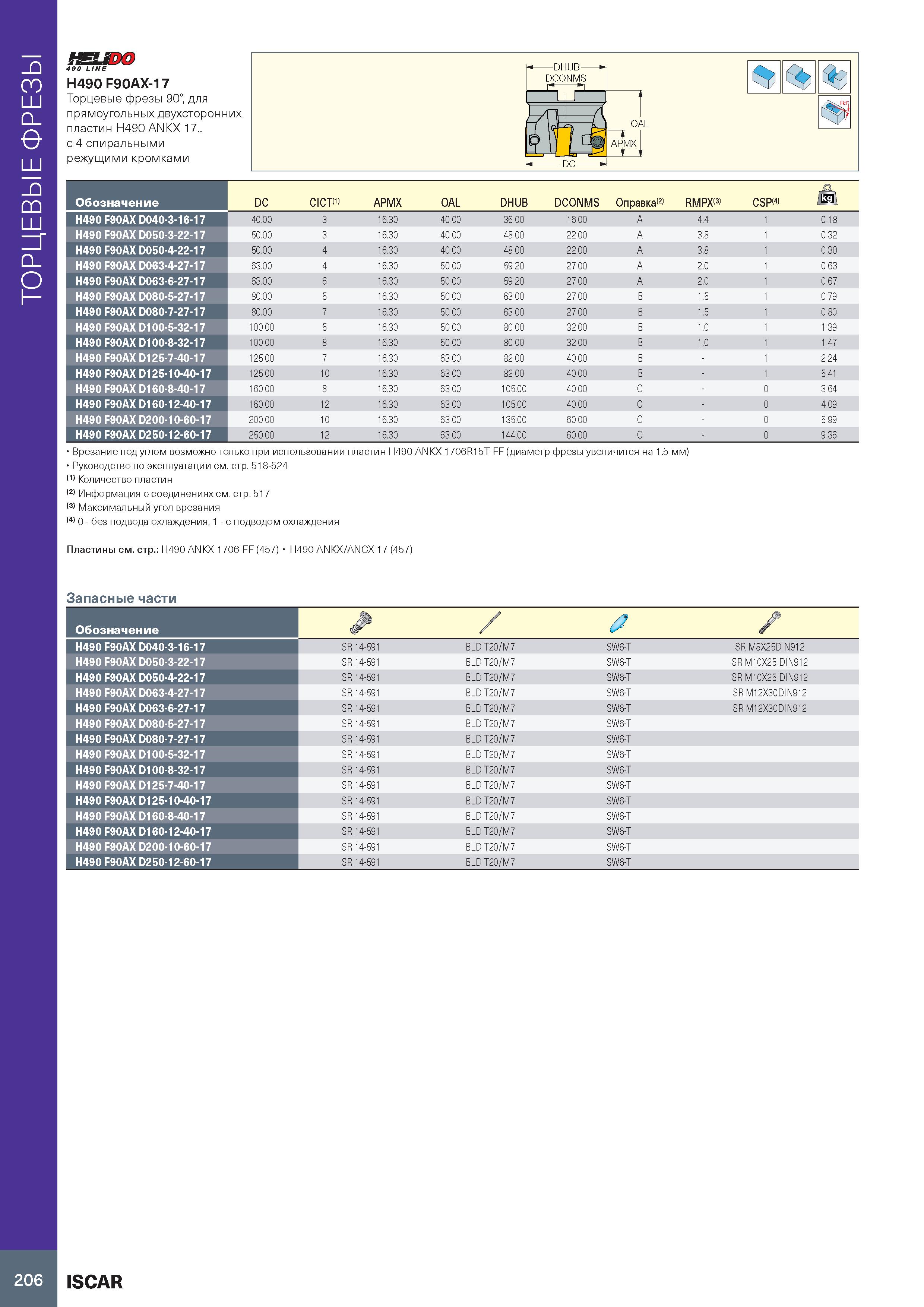

ТОРЦЕВЫЕ ФРЕЗЫ 490 LINE H490 F90AX-17 Торцевые фрезы 90°, для прямоугольных двухсторонних пластин H490 ANKX 17.. с 4 спиральными режущими кромками Врезание под углом возможно только при использовании пластин H490 ANKX 1706R15T-FF (диаметр фрезы увеличится на 1.5 мм) Руководство по эксплуатации см. стр. 518-524 11) Количество пластин 12) Информация о соединениях см. стр. 517 Максимальный угол врезания 14) 0 - без подвода охлаждения, 1 - с подводом охлаждения 'ф 9 Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX 3) csp(4) iki1 H490 F90AX D040-3-16-17 40.00 3 16.30 40 .00 36.00 16.00 A 4.4 1 0.18 H490 F90AX D050-3-22-17 50.00 3 16.30 40 .00 48.00 22.00 A 3.8 1 0.32 H490 F90AX D050-4-22-17 50.00 4 16.30 40 .00 48.00 22.00 A 3.8 1 0.30 H490 F90AX D063-4-27-17 63.00 4 16.30 50 .00 59.20 27.00 A 2.0 1 0.63 H490 F90AX D063-6-27-17 63.00 6 16.30 50 .00 59.20 27.00 A 2.0 1 0.67 H490 F90AX D080-5-27-17 80.00 5 16.30 50 .00 63.00 27.00 B 1.5 1 0.79 H490 F90AX D080-7-27-17 80.00 7 16.30 50 .00 63.00 27.00 B 1.5 1 0.80 H490 F90AX D100-5-32-17 100.00 5 16.30 50 .00 80.00 32.00 B 1.0 1 1.39 H490 F90AX D100-8-32-17 100.00 8 16.30 50 .00 80.00 32.00 B 1.0 1 1.47 H490 F90AX D125-7-40-17 125.00 7 16.30 63 .00 82.00 40.00 B 1 2.24 H490 F90AX D125-10-40-17 125.00 10 16.30 63 .00 82.00 40.00 B 1 5.41 H490 F90AX D160-8-40-17 160.00 8 16.30 63 .00 105.00 40.00 C 0 3.64 H490 F90AX D160-12-40-17 160.00 12 16.30 63 .00 105.00 40.00 C 0 4.09 H490 F90AX D200-10-60-17 200.00 10 16.30 63 .00 135.00 60.00 C 0 5.99 H490 F90AX D250-12-60-17 250.00 12 16.30 63 .00 144.00 60.00 C 0 9.36 Пластины см. стр.: H490 ANKX 1706-FF (457) H490 ANKX/ANCX-17 (457) Запасные части Обозначение / a H490 F90AX D040-3-16-17 SR 14-591 BLD T20/M7 SW6-T SR M8X25DIN912 H490 F90AX D050-3-22-17 SR 14-591 BLD T20/M7 SW6-T SR M10X25 DIN912 H490 F90AX D050-4-22-17 SR 14-591 BLD T20/M7 SW6-T SR M10X25 DIN912 H490 F90AX D063-4-27-17 SR 14-591 BLD T20/M7 SW6-T SR M12X30DIN912 H490 F90AX D063-6-27-17 SR 14-591 BLD T20/M7 SW6-T SR M12X30DIN912 H490 F90AX D080-5-27-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D080-7-27-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D100-5-32-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D100-8-32-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D125-7-40-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D125-10-40-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D160-8-40-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D160-12-40-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D200-10-60-17 SR 14-591 BLD T20/M7 SW6-T H490 F90AX D250-12-60-17 SR 14-591 BLD T20/M7 SW6-T 206 ISCAR
