211 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.207

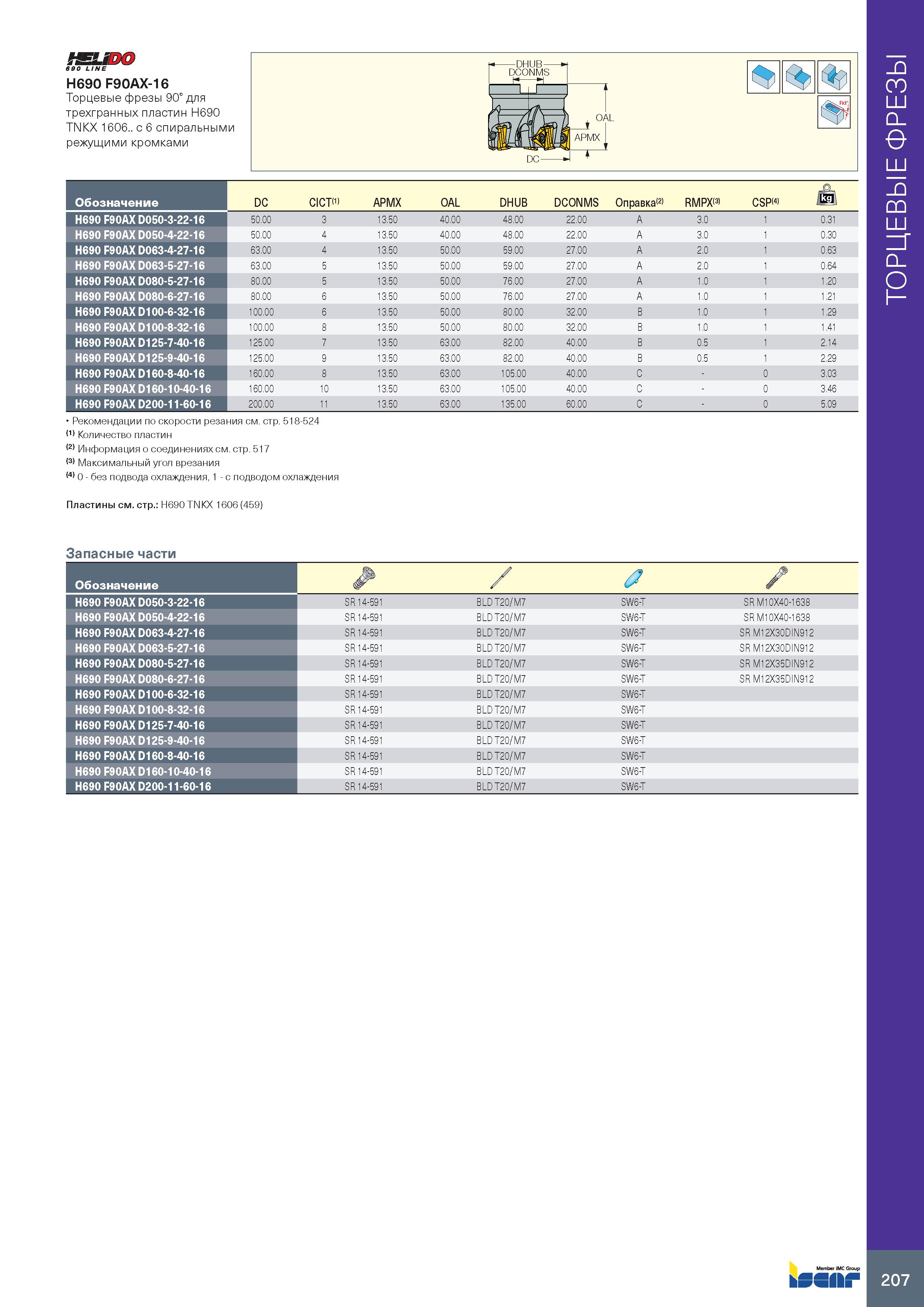

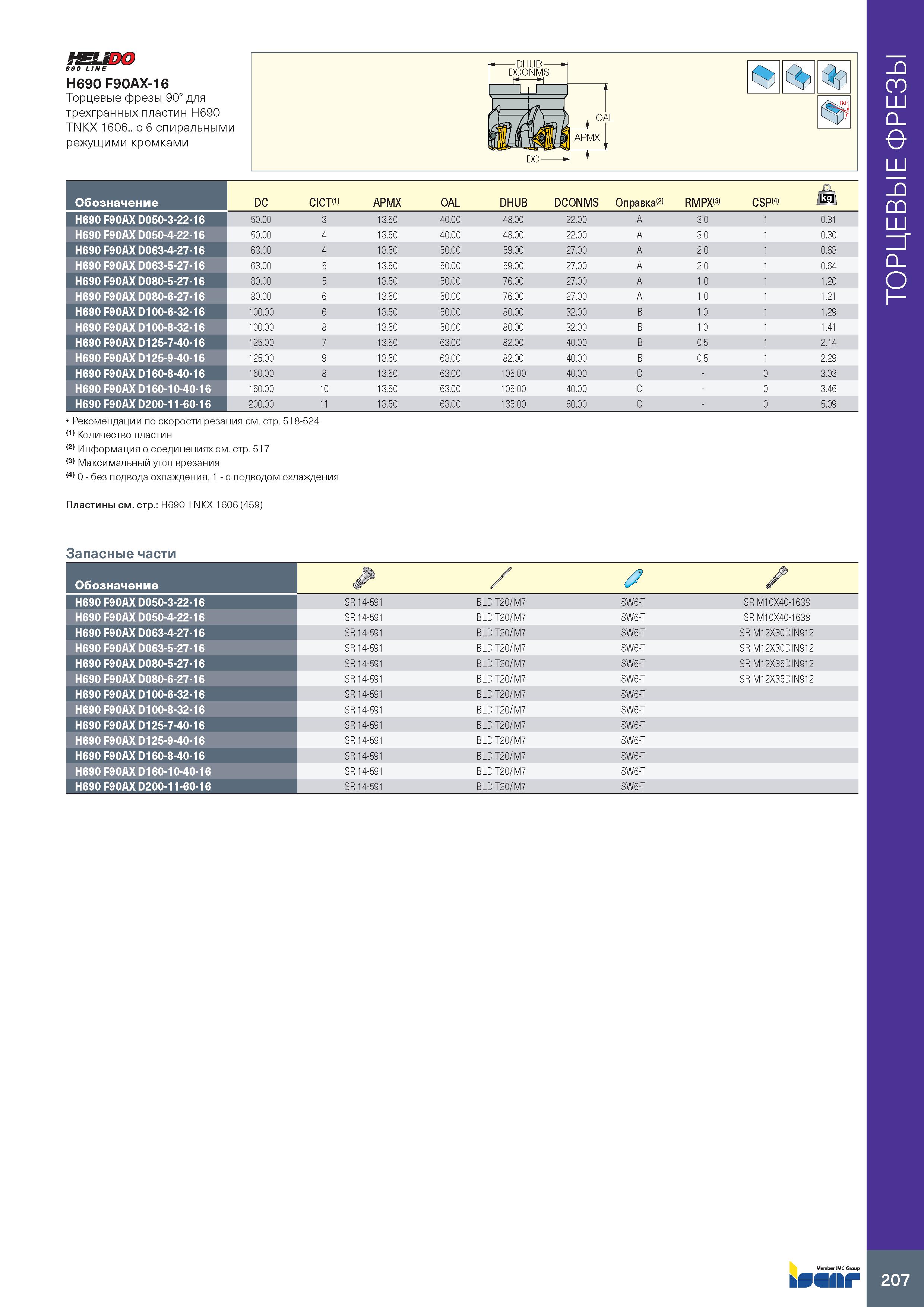

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 207 0211 Lab2u №UDO 690 LINE H690 F90AX-16 Торцевые фрезы 90° для трехгранных пластин H690 TNKX 1606.. с 6 спиральными режущими кромками Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX(3) CSP(4) jkg H690 F90AX D050-3-22-16 50.00 3 13.50 40 00 48 .00 22.00 A 3.0 1 0.31 H690 F90AX D050-4-22-16 50.00 4 13.50 40 00 48 .00 22.00 A 3.0 1 0.30 H690 F90AX D063-4-27-16 63.00 4 13.50 50 00 59 .00 27.00 A 2.0 1 0.63 H690 F90AX D063-5-27-16 63.00 5 13.50 50 00 59 .00 27.00 A 2.0 1 0.64 H690 F90AX D080-5-27-16 80.00 5 13.50 50 00 76 .00 27.00 A 1.0 1 1.20 H690 F90AX D080-6-27-16 80.00 6 13.50 50 00 76 .00 27.00 A 1.0 1 1.21 H690 F90AX D100-6-32-16 100.00 6 13.50 50 00 80 .00 32.00 B 1.0 1 1.29 H690 F90AX D100-8-32-16 100.00 8 13.50 50 00 80 .00 32.00 B 1.0 1 1.41 H690 F90AX D125-7-40-16 125.00 7 13.50 63 00 82 .00 40.00 B 0.5 1 2.14 H690 F90AX D125-9-40-16 125.00 9 13.50 63 00 82 .00 40.00 B 0.5 1 2.29 H690 F90AX D160-8-40-16 160.00 8 13.50 63 00 105.00 40.00 C 0 3.03 H690 F90AX D160-10-40-16 160.00 10 13.50 63 00 105.00 40.00 C 0 3.46 H690 F90AX D200-11-60-16 200.00 11 13.50 63 00 135.00 60.00 C 0 5.09 Рекомендации по скорости резания см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 (3) Максимальный угол врезания (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: H690 TNKX 1606 (459) Запасные части Обозначение / J / H690 F90AX D050-3-22-16 SR 14-591 BLD T20/M7 SW6-T SR M10X40-1638 H690 F90AX D050-4-22-16 SR 14-591 BLD T20/M7 SW6-T SR M10X40-1638 H690 F90AX D063-4-27-16 SR 14-591 BLD T20/M7 SW6-T SR M12X30DIN912 H690 F90AX D063-5-27-16 SR 14-591 BLD T20/M7 SW6-T SR M12X30DIN912 H690 F90AX D080-5-27-16 SR 14-591 BLD T20/M7 SW6-T SR M12X35DIN912 H690 F90AX D080-6-27-16 SR 14-591 BLD T20/M7 SW6-T SR M12X35DIN912 H690 F90AX D100-6-32-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D100-8-32-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D125-7-40-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D125-9-40-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D160-8-40-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D160-10-40-16 SR 14-591 BLD T20/M7 SW6-T H690 F90AX D200-11-60-16 SR 14-591 BLD T20/M7 SW6-T 207 ТОРЦЕВЫЕ ФРЕЗЫ
