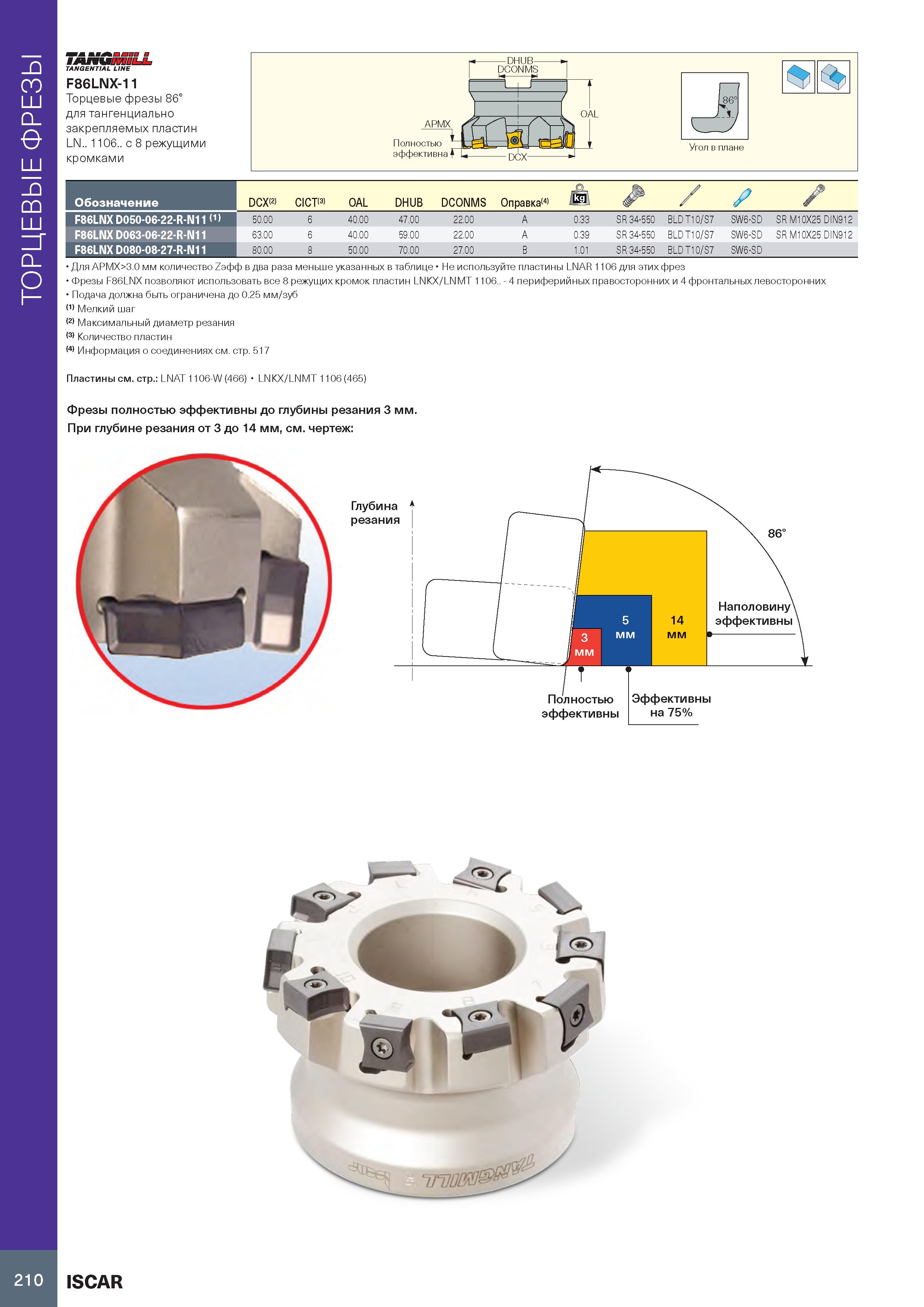

ТОРЦЕВЫЕ ФРЕЗЫ TANGENTIAL LINE F86LNX-11 Торцевые фрезы 86° для тангенциально закрепляемых пластин LN.. 1106.. с 8 режущими кромками Угол в плане Обозначение DCX(2) CICT(3) OAL DHUB DCONMS Оправка(4) ikg / ,P F86LNX D050-06-22-R-N11 (1) 50.00 6 40.00 47.00 22.00 A 0.33 SR 34-550 BLD T10/S7 SW6-SD SR M10X25 DIN912 F86LNX D063-06-22-R-N11 63.00 6 40.00 59.00 22.00 A 0.39 SR 34-550 BLD T10/S7 SW6-SD SR M10X25 DIN912 F86LNX D080-08-27-R-N11 80.00 8 50.00 70.00 27.00 B 1.01 SR 34-550 BLD T10/S7 SW6-SD Для APMX>3.0 мм количество 7эфф в два раза меньше указанных в таблице Не используйте пластины LNAR 1106 для этих фрез Фрезы F86LNX позволяют использовать все 8 режущих кромок пластин LNKX/LNMT 1106.. - 4 периферийных правосторонних и 4 фронтальных левосторонних Подача должна быть ограничена до 0.25 мм/зуб (1) Мелкий шаг (2) Максимальный диаметр резания (3) Количество пластин (4) Информация о соединениях см. стр. 517 Пластины см. стр.: LNAT 1106-W (466) LNKX/LNMT 1106 (465) Фрезы полностью эффективны до глубины резания 3 мм. При глубине резания от 3 до 14 мм, см. чертеж: Глубина резания Полностью эффективны 210 ISCAR
