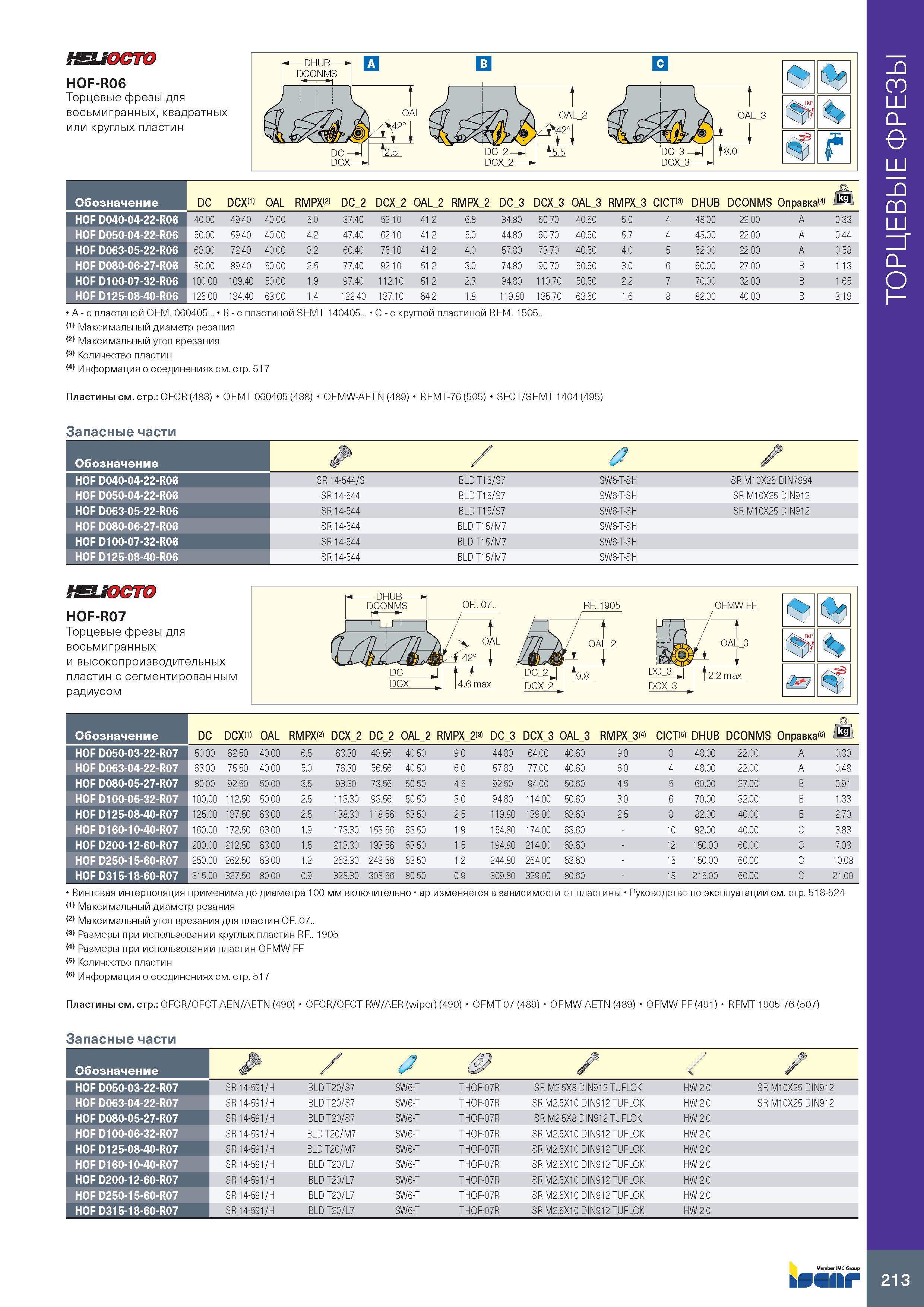

HEUOCTO H0F-R06 Торцевые фрезы для восьмигранных, квадратных или круглых пластин Обозначение DC DCX(1) OAL RMPX(2) D 0 1 го i s D g i— i ГО i £ M R DC 3 3 i s D 3 i i g 3 i s M R I— o CI DHUB DCONMS Оправка(4) HOF D040-04-22-R06 40.00 49.40 40.00 5.0 37.40 52.10 41.2 6.8 34.80 50.70 40.50 5.0 4 48.00 22.00 A 0.33 HOF D050-04-22-R06 50.00 59.40 40.00 4.2 47.40 62.10 41.2 5.0 44.80 60.70 40.50 5.7 4 48.00 22.00 A 0.44 HOF D063-05-22-R06 63.00 72.40 40.00 3.2 60.40 75.10 41.2 4.0 57.80 73.70 40.50 4.0 5 52.00 22.00 A 0.58 HOF D080-06-27-R06 80.00 89.40 50.00 2.5 77.40 92.10 51.2 3.0 74.80 90.70 50.50 3.0 6 60.00 27.00 B 1.13 HOF D100-07-32-R06 100.00 109.40 50.00 1.9 97.40 112.10 51.2 2.3 94.80 110.70 50.50 2.2 7 70.00 32.00 B 1.65 HOF D125-08-40-R06 125.00 134.40 63.00 1.4 122.40 137.10 64.2 1.8 119.80 135.70 63.50 1.6 8 82.00 40.00 B 3.19 A - с пластиной OEM. 060405... B - с пластиной SEMT 140405... C - с круглой пластиной REM. 1505... (1) Максимальный диаметр резания (2) Максимальный угол врезания Количество пластин (4) Информация о соединениях см. стр. 517 Пластины см. стр.: OECR (488) OEMT 060405 (488) OEMW-AETN (489) REMT-76 (505) SECT/SEMT 1404 (495) Запасные части Обозначение & / / HOF D040-04-22-R06 SR 14-544/S BLD T15/S7 SW6-T-SH SR M10X25 DIN7984 HOF D050-04-22-R06 SR 14-544 BLD T15/S7 SW6-T-SH SR M10X25 DIN912 HOF D063-05-22-R06 SR 14-544 BLD T15/S7 SW6-T-SH SR M10X25 DIN912 HOF D080-06-27-R06 SR 14-544 BLD T15/M7 SW6-T-SH HOF D100-07-32-R06 SR 14-544 BLD T15/M7 SW6-T-SH HOF D125-08-40-R06 SR 14-544 BLD T15/M7 SW6-T-SH мЕитт H0F-R07 Торцевые фрезы для восьмигранных и высокопроизводительных пластин с сегментированным радиусом RF..190b OFMW FF Обозначение DC DCX(1) OAL RMPX(2) i s D DC 2 i— i ro RMPX 2(3) DC 3 DCX 3 OAL 3 RMPX 3(4) CICT(5) DHUB DCONMS Оправка(6) Й1 HOF D050-03-22-R07 50.00 62.50 40.00 6.5 63.30 43.56 40.50 9.0 44.80 64.00 40.60 9.0 3 48.00 22.00 A 0.30 HOF D063-04-22-R07 63.00 75.50 40.00 5.0 76.30 56.56 40.50 6.0 57.80 77.00 40.60 6.0 4 48.00 22.00 A 0.48 HOF D080-05-27-R07 80.00 92.50 50.00 3.5 93.30 73.56 50.50 4.5 92.50 94.00 50.60 4.5 5 60.00 27.00 B 0.91 HOF D100-06-32-R07 100.00 112.50 50.00 2.5 113.30 93.56 50.50 3.0 94.80 114.00 50.60 3.0 6 70.00 32.00 B 1.33 HOF D125-08-40-R07 125.00 137.50 63.00 2.5 138.30 118.56 63.50 2.5 119.80 139.00 63.60 2.5 8 82.00 40.00 B 2.70 HOF D160-10-40-R07 160.00 172.50 63.00 1.9 173.30 153.56 63.50 1.9 154.80 174.00 63.60 10 92.00 40.00 C 3.83 HOF D200-12-60-R07 200.00 212.50 63.00 1.5 213.30 193.56 63.50 1.5 194.80 214.00 63.60 12 150.00 60.00 C 7.03 HOF D250-15-60-R07 250.00 262.50 63.00 1.2 263.30 243.56 63.50 1.2 244.80 264.00 63.60 15 150.00 60.00 C 10.08 HOF D315-18-60-R07 315.00 327.50 80.00 0.9 328.30 308.56 80.50 0.9 309.80 329.00 80.60 18 215.00 60.00 C 21.00 Винтовая интерполяция применима до диаметра 100 мм включительно ap изменяется в зависимости от пластины Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Максимальный угол врезания для пластин OF..07.. (3) Размеры при использовании круглых пластин RF.. 1905 (4) Размеры при использовании пластин OFMW FF (5) Количество пластин (6) Информация о соединениях см. стр. 517 Пластины см. стр.: OFCR/OFCT-AEN/AETN (490) OFCR/OFCT-RW/AER (wiper) (490) OFMT 07 (489) OFMW-AETN (489) OFMW-FF (491) RFMT 1905-76 (507) Запасные части HOF D050-03-22-R07 SR 14-591/H BLD T20/S7 SW6-T THOF-07R SR M2.5X8 DIN912TUFLOK HW 2.0 SR M10X25 DIN912 HOF D063-04-22-R07 SR 14-591/H BLD T20/S7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 SR M10X25 DIN912 HOF D080-05-27-R07 SR 14-591/H BLD T20/S7 SW6-T THOF-07R SR M2.5X8 DIN912TUFLOK HW 2.0 HOF D100-06-32-R07 SR 14-591/H BLD T20/M7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 HOF D125-08-40-R07 SR 14-591/H BLD T20/M7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 HOF D160-10-40-R07 SR 14-591/H BLD T20/L7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 HOF D200-12-60-R07 SR 14-591/H BLD T20/L7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 HOF D250-15-60-R07 SR 14-591/H BLD T20/L7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 HOF D315-18-60-R07 SR 14-591/H BLD T20/L7 SW6-T THOF-07R SR M2.5X10 DIN912 TUFLOK HW 2.0 213 ТОРЦЕВЫЕ ФРЕЗЫ
