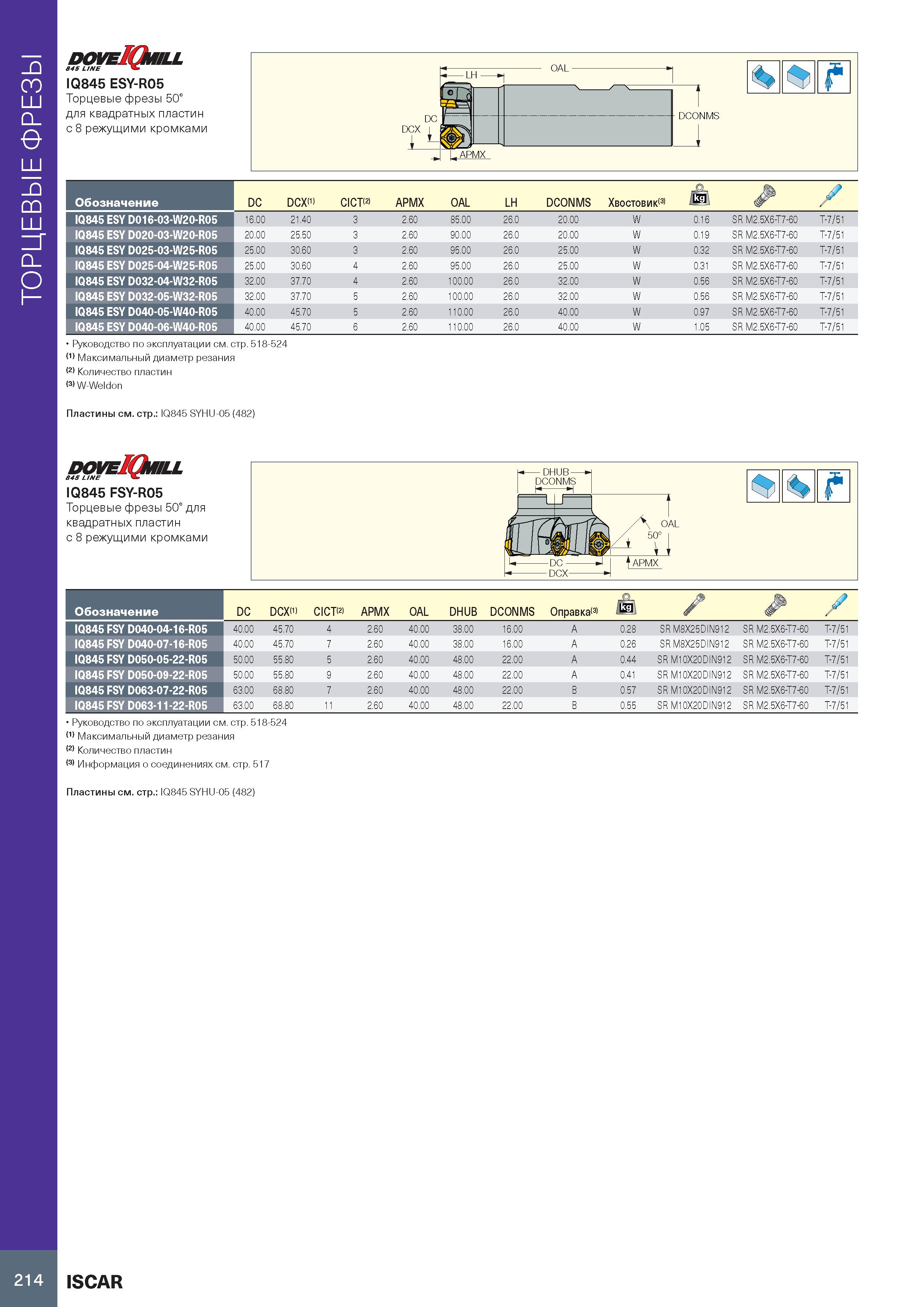

ТОРЦЕВЫЕ ФРЕЗЫ IQ845 ESY-R05 Торцевые фрезы 50° для квадратных пластин с 8 режущими кромками Обозначение DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) Jkgl № / IQ845 ESY D016-03-W20-R05 16.00 21.40 3 2.60 85.00 26.0 20.00 W 0.16 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D020-03-W20-R05 20.00 25.50 3 2.60 90.00 26.0 20.00 W 0.19 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D025-03-W25-R05 25.00 30.60 3 2.60 95.00 26.0 25.00 W 0.32 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D025-04-W25-R05 25.00 30.60 4 2.60 95.00 26.0 25.00 W 0.31 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D032-04-W32-R05 32.00 37.70 4 2.60 100.00 26.0 32.00 W 0.56 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D032-05-W32-R05 32.00 37.70 5 2.60 100.00 26.0 32.00 W 0.56 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D040-05-W40-R05 40.00 45.70 5 2.60 110.00 26.0 40.00 W 0.97 SR M2.5X6-T7-60 T-7/51 IQ845 ESY D040-06-W40-R05 40.00 45.70 6 2.60 110.00 26.0 40.00 W 1.05 SR M2.5X6-T7-60 T-7/51 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) W-Weldon Пластины см. стр.: IQ845 SYHU-05 (482) doveIQi/ull В45 LINE IQ845 FSY-R05 Торцевые фрезы 50° для квадратных пластин с 8 режущими кромками Обозначение DC DCX(1) CICT(2) APMX OAL DHUB DCONMS Оправка(3) kg / № У IQ845 FSY D040-04-16-R05 40.00 45.70 4 2.60 40.00 38.00 16.00 A 0.28 SR M8X25DIN912 SR M2.5X6-T7-60 T-7/51 IQ845 FSY D040-07-16-R05 40.00 45.70 7 2.60 40.00 38.00 16.00 A 0.26 SR M8X25DIN912 SR M2.5X6-T7-60 T-7/51 IQ845 FSY D050-05-22-R05 50.00 55.80 5 2.60 40.00 48.00 22.00 A 0.44 SR M10X20DIN912 SR M2.5X6-T7-60 T-7/51 IQ845 FSY D050-09-22-R05 50.00 55.80 9 2.60 40.00 48.00 22.00 A 0.41 SR M10X20DIN912 SR M2.5X6-T7-60 T-7/51 IQ845 FSY D063-07-22-R05 63.00 68.80 7 2.60 40.00 48.00 22.00 B 0.57 SR M10X20DIN912 SR M2.5X6-T7-60 T-7/51 IQ845 FSY D063-11-22-R05 63.00 68.80 11 2.60 40.00 48.00 22.00 B 0.55 SR M10X20DIN912 SR M2.5X6-T7-60 T-7/51 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 Пластины см. стр.: IQ845 SYHU-05 (482) 214 ISCAR
