220 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.216

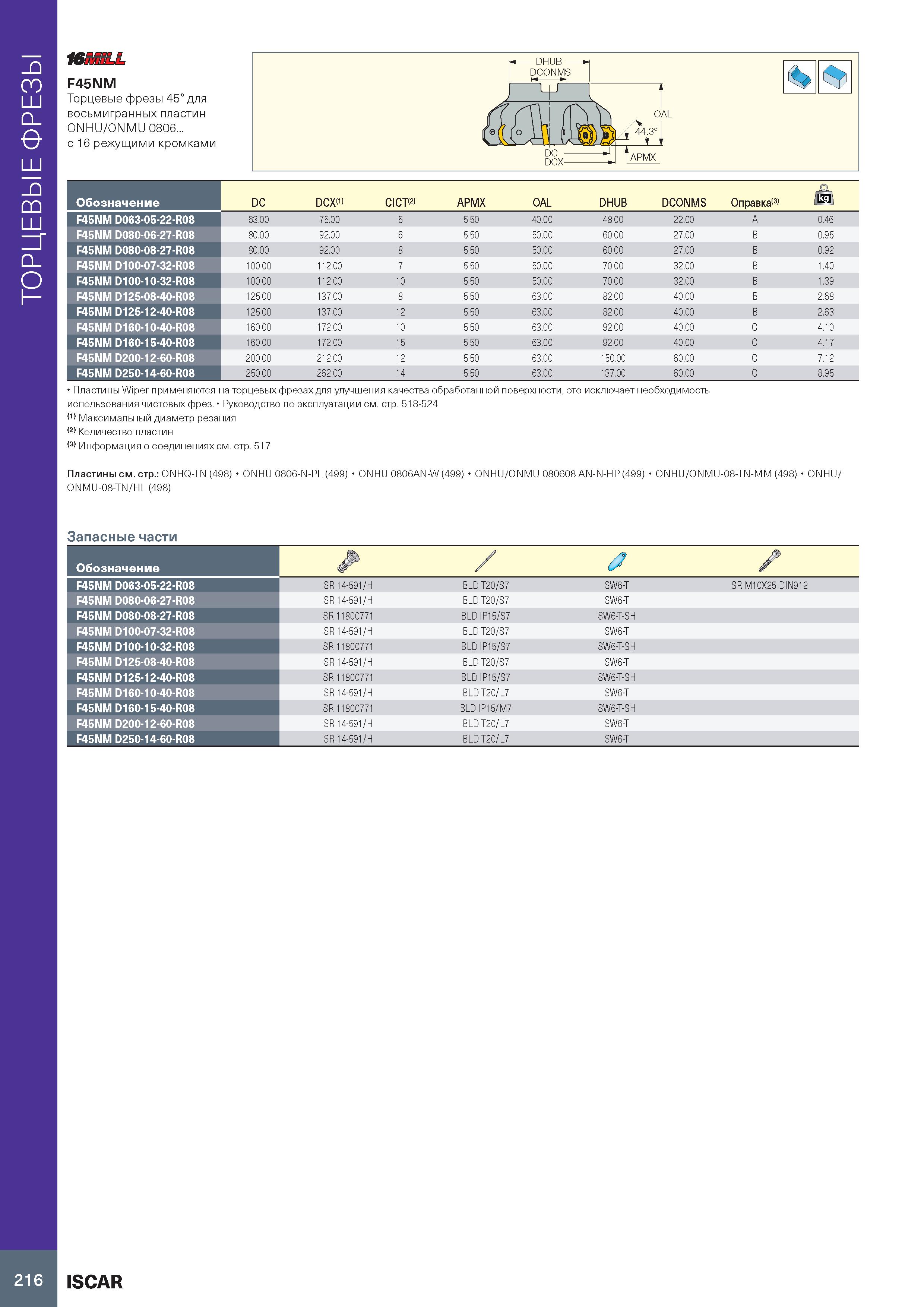

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 216 0220 Lab2u ТОРЦЕВЫЕ ФРЕЗЫ ISnSSLL F45NM Торцевые фрезы 45° для восьмигранных пластин ONHU/ONMU 0806... с 16 режущими кромками Обозначение DC dcx(1) CICT 2> APMX OAL DHUB DCONMS Оправка(3) F45NM D063-05-22-R08 63.00 75.00 5 5.50 40 00 48.00 22.00 A 0.46 F45NM D080-06-27-R08 80.00 92.00 6 5.50 50 00 60.00 27.00 B 0.95 F45NM D080-08-27-R08 80.00 92.00 8 5.50 50 00 60.00 27.00 B 0.92 F45NM D100-07-32-R08 100.00 112.00 7 5.50 50 00 70.00 32.00 B 1.40 F45NM D100-10-32-R08 100.00 112.00 10 5.50 50 00 70.00 32.00 B 1.39 F45NM D125-08-40-R08 125.00 137.00 8 5.50 63 00 82.00 40.00 B 2.68 F45NM D125-12-40-R08 125.00 137.00 12 5.50 63 00 82.00 40.00 B 2.63 F45NM D160-10-40-R08 160.00 172.00 10 5.50 63 00 92.00 40.00 C 4.10 F45NM D160-15-40-R08 160.00 172.00 15 5.50 63 00 92.00 40.00 C 4.17 F45NM D200-12-60-R08 200.00 212.00 12 5.50 63 00 150.00 60.00 C 7.12 F45NM D250-14-60-R08 250.00 262.00 14 5.50 63 00 137.00 60.00 C 8.95 Пластины Wiper применяются на торцевых фрезах для улучшения качества обработанной поверхности, это исключает необходимость использования чистовых фрез. Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 Пластины см. стр.: ONHQ-TN (498) ONHU 0806-N-PL (499) ONHU 0806AN-W (499) ONHU/ONMU 080608 AN-N-HP (499) ONHU/ONMU-08-TN-MM (498) ONHU/ ONMU-08-TN/HL (498) Запасные части Обозначение & / / F45NM D063-05-22-R08 SR 14-591/H BLD T20/S7 SW6-T SR M10X25 DIN912 F45NM D080-06-27-R08 SR 14-591/H BLD T20/S7 SW6-T F45NM D080-08-27-R08 SR 11800771 BLD IP15/S7 SW6-T-SH F45NM D100-07-32-R08 SR 14-591/H BLD T20/S7 SW6-T F45NM D100-10-32-R08 SR 11800771 BLD IP15/S7 SW6-T-SH F45NM D125-08-40-R08 SR 14-591/H BLD T20/S7 SW6-T F45NM D125-12-40-R08 SR 11800771 BLD IP15/S7 SW6-T-SH F45NM D160-10-40-R08 SR 14-591/H BLD T20/L7 SW6-T F45NM D160-15-40-R08 SR 11800771 BLD IP15/M7 SW6-T-SH F45NM D200-12-60-R08 SR 14-591/H BLD T20/L7 SW6-T F45NM D250-14-60-R08 SR 14-591/H BLD T20/L7 SW6-T 216 ISCAR
