221 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.217

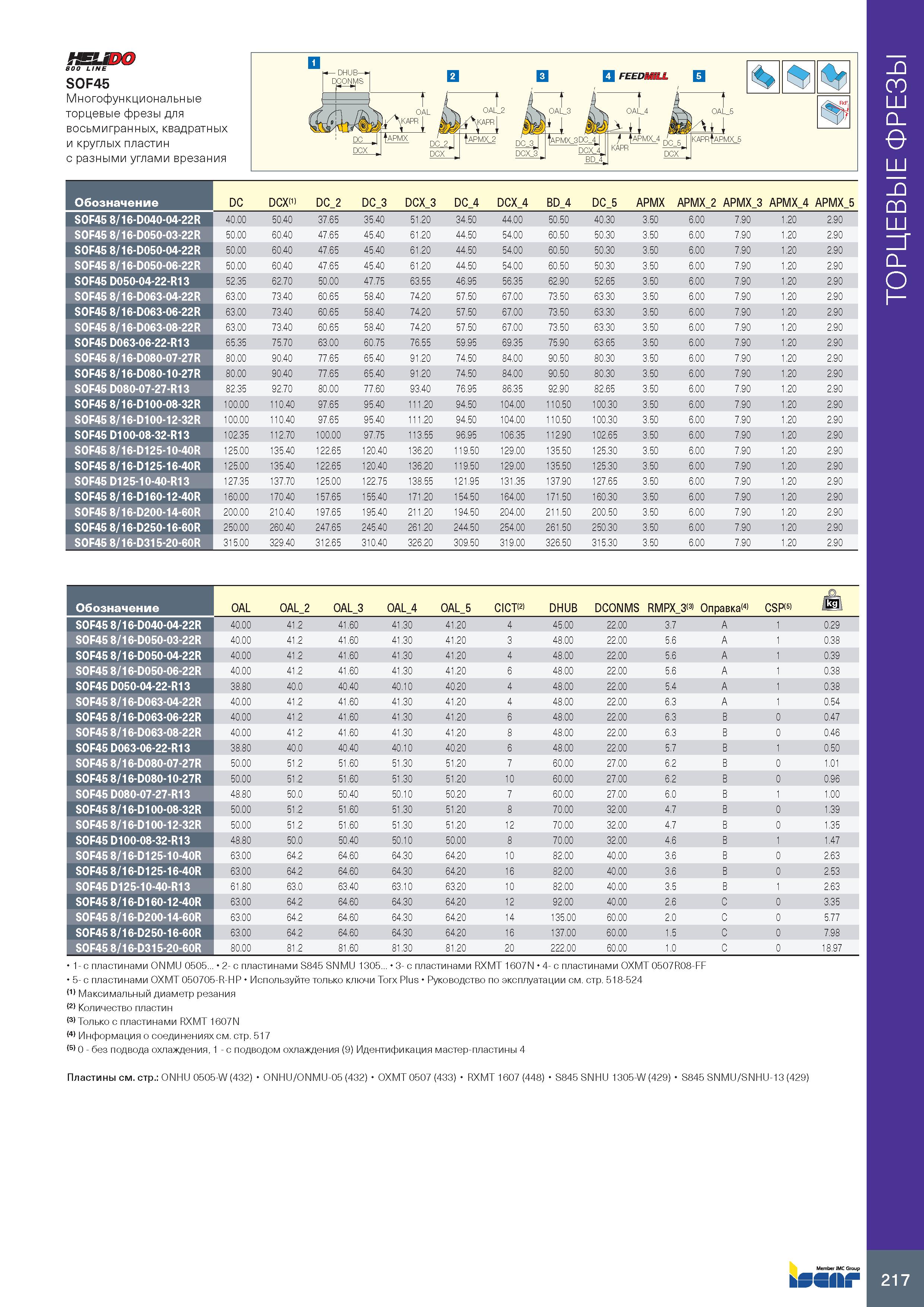

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 217 0221 Lab2u BOO LINE SOF45 Многофункциональные торцевые фрезы для восьмигранных, квадратных и круглых пластин с разными углами врезания Обозначение DC DCX(1) DC 2 DC 3 DCX 3 DC 4 DCX 4 BD 4 DC 5 APMX 2 X P A 3 X P A APMX 4 APMX 5 SOF45 8/16-D040-04-22R 40.00 50.40 37.65 35.40 51.20 34.50 44.00 50.50 40.30 3.50 6 00 7.90 1.20 2.90 SOF45 8/16-D050-03-22R 50.00 60.40 47.65 45.40 61.20 44.50 54.00 60.50 50.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D050-04-22R 50.00 60.40 47.65 45.40 61.20 44.50 54.00 60.50 50.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D050-06-22R 50.00 60.40 47.65 45.40 61.20 44.50 54.00 60.50 50.30 3.50 6 .00 7.90 1.20 2.90 SOF45 D050-04-22-R13 52.35 62.70 50.00 47.75 63.55 46.95 56.35 62.90 52.65 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D063-04-22R 63.00 73.40 60.65 58.40 74.20 57.50 67.00 73.50 63.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D063-06-22R 63.00 73.40 60.65 58.40 74.20 57.50 67.00 73.50 63.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D063-08-22R 63.00 73.40 60.65 58.40 74.20 57.50 67.00 73.50 63.30 3.50 6 .00 7.90 1.20 2.90 SOF45 D063-06-22-R13 65.35 75.70 63.00 60.75 76.55 59.95 69.35 75.90 63.65 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D080-07-27R 80.00 90.40 77.65 65.40 91.20 74.50 84.00 90.50 80.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D080-10-27R 80.00 90.40 77.65 65.40 91.20 74.50 84.00 90.50 80.30 3.50 6 .00 7.90 1.20 2.90 SOF45 D080-07-27-R13 82.35 92.70 80.00 77.60 93.40 76.95 86.35 92.90 82.65 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D100-08-32R 100.00 110.40 97.65 95.40 111.20 94.50 104.00 110.50 100.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D100-12-32R 100.00 110.40 97.65 95.40 111.20 94.50 104.00 110.50 100.30 3.50 6 .00 7.90 1.20 2.90 SOF45 D100-08-32-R13 102.35 112.70 100.00 97.75 113.55 96.95 106.35 112.90 102.65 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D125-10-40R 125.00 135.40 122.65 120.40 136.20 119.50 129.00 135.50 125.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D125-16-40R 125.00 135.40 122.65 120.40 136.20 119.50 129.00 135.50 125.30 3.50 6 .00 7.90 1.20 2.90 SOF45 D125-10-40-R13 127.35 137.70 125.00 122.75 138.55 121.95 131.35 137.90 127.65 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D160-12-40R 160.00 170.40 157.65 155.40 171.20 154.50 164.00 171.50 160.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D200-14-60R 200.00 210.40 197.65 195.40 211.20 194.50 204.00 211.50 200.50 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D250-16-60R 250.00 260.40 247.65 245.40 261.20 244.50 254.00 261.50 250.30 3.50 6 .00 7.90 1.20 2.90 SOF45 8/16-D315-20-60R 315.00 329.40 312.65 310.40 326.20 309.50 319.00 326.50 315.30 3.50 6 00 7.90 1.20 2.90 Обозначение OAL OAL 2 OAL 3 OAL 4 OAL 5 CICT(2) DHUB DCONMS RMPX 3(3) Оправка(4) CSP(5) Jkgl SOF45 8/16-D040-04-22R 40 00 41.2 41.60 41.30 41.20 4 45 00 22.00 3.7 A 1 0.29 SOF45 8/16-D050-03-22R 40 .00 41.2 41.60 41.30 41.20 3 48 .00 22.00 5.6 A 1 0.38 SOF45 8/16-D050-04-22R 40 .00 41.2 41.60 41.30 41.20 4 48 .00 22.00 5.6 A 1 0.39 SOF45 8/16-D050-06-22R 40 .00 41.2 41.60 41.30 41.20 6 48 .00 22.00 5.6 A 1 0.38 SOF45 D050-04-22-R13 38 .80 40.0 40.40 40.10 40.20 4 48 .00 22.00 5.4 A 1 0.38 SOF45 8/16-D063-04-22R 40 .00 41.2 41.60 41.30 41.20 4 48 .00 22.00 6.3 A 1 0.54 SOF45 8/16-D063-06-22R 40 .00 41.2 41.60 41.30 41.20 6 48 .00 22.00 6.3 B 0 0.47 SOF45 8/16-D063-08-22R 40 .00 41.2 41.60 41.30 41.20 8 48 .00 22.00 6.3 B 0 0.46 SOF45 D063-06-22-R13 38 .80 40.0 40.40 40.10 40.20 6 48 .00 22.00 5.7 B 1 0.50 SOF45 8/16-D080-07-27R 50 .00 51.2 51.60 51.30 51.20 7 60 .00 27.00 6.2 B 0 1.01 SOF45 8/16-D080-10-27R 50 .00 51.2 51.60 51.30 51.20 10 60 .00 27.00 6.2 B 0 0.96 SOF45 D080-07-27-R13 48 .80 50.0 50.40 50.10 50.20 7 60 .00 27.00 6.0 B 1 1.00 SOF45 8/16-D100-08-32R 50 .00 51.2 51.60 51.30 51.20 8 70 .00 32.00 4.7 B 0 1.39 SOF45 8/16-D100-12-32R 50 .00 51.2 51.60 51.30 51.20 12 70 .00 32.00 4.7 B 0 1.35 SOF45 D100-08-32-R13 48 .80 50.0 50.40 50.10 50.00 8 70 .00 32.00 4.6 B 1 1.47 SOF45 8/16-D125-10-40R 63 .00 64.2 64.60 64.30 64.20 10 82 .00 40.00 3.6 B 0 2.63 SOF45 8/16-D125-16-40R 63 .00 64.2 64.60 64.30 64.20 16 82 .00 40.00 3.6 B 0 2.53 SOF45 D125-10-40-R13 61 .80 63.0 63.40 63.10 63.20 10 82 .00 40.00 3.5 B 1 2.63 SOF45 8/16-D160-12-40R 63 .00 64.2 64.60 64.30 64.20 12 92 .00 40.00 2.6 C 0 3.35 SOF45 8/16-D200-14-60R 63 .00 64.2 64.60 64.30 64.20 14 135.00 60.00 2.0 C 0 5.77 SOF45 8/16-D250-16-60R 63 .00 64.2 64.60 64.30 64.20 16 137.00 60.00 1.5 C 0 7.98 SOF45 8/16-D315-20-60R 80 00 81.2 81.60 81.30 81.20 20 222.00 60.00 1.0 C 0 18.97 1- с пластинами ONMU 0505... 2- с пластинами S845 SNMU 1305... 3- с пластинами RXMT 1607N 4- с пластинами OXMT 0507R08-FF 5- с пластинами OXMT 050705-R-HP Используйте только ключи Torx Plus Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Только с пластинами RXMT 1607N (4) Информация о соединениях см. стр. 517 (5) 0 - без подвода охлаждения, 1 - с подводом охлаждения (9) Идентификация мастер-пластины 4 Пластины см. стр.: ONHU 0505-W (432) ONHU/ONMU-05 (432) OXMT 0507 (433) RXMT 1607 (448) S845 SNHU 1305-W (429) S845 SNMU/SNHU-13 (429) 217 ТОРЦЕВЫЕ ФРЕЗЫ
