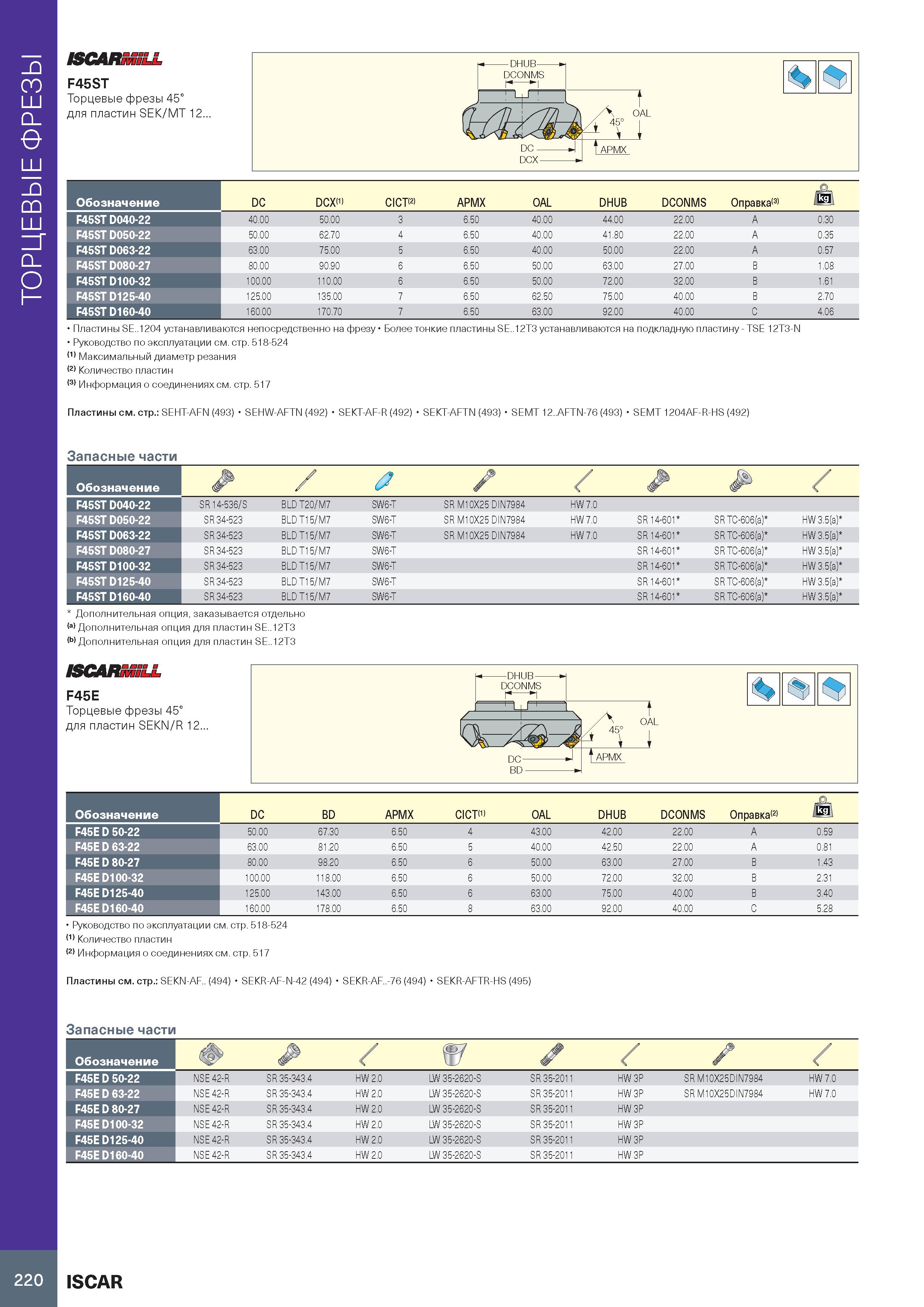

ТОРЦЕВЫЕ ФРЕЗЫ ISCARniiLL F45ST Торцевые фрезы 45° для пластин SEK/MT 12. Обозначение DC DCX(1) CICT(2) APMX OAL DHUB DCONMS Оправка(3) F45ST D040-22 40.00 50.00 3 6.50 40.00 44.00 22.00 A 0.30 F45ST D050-22 50.00 62.70 4 6.50 40.00 41.80 22.00 A 0.35 F45ST D063-22 63.00 75.00 5 6.50 40.00 50.00 22.00 A 0.57 F45ST D080-27 80.00 90.90 6 6.50 50.00 63.00 27.00 B 1.08 F45ST D100-32 100.00 110.00 6 6.50 50.00 72.00 32.00 B 1.61 F45ST D125-40 125.00 135.00 7 6.50 62.50 75.00 40.00 B 2.70 F45ST D160-40 160.00 170.70 7 6.50 63.00 92.00 40.00 C 4.06 Пластины SE..1204 устанавливаются непосредственно на фрезу Более тонкие пластины SE..12T3 устанавливаются на подкладную пластину - TSE 12T3-N Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 Пластины см. стр.: SEHT-AFN (493) SEHW-AFTN (492) SEKT-AF-R (492) SEKT-AFTN (493) SEMT 12..AFTN-76 (493) SEMT 1204AF-R-HS (492) Запасные части Обозначение Дополнительная опция, заказывается отдельно (a) Дополнительная опция для пластин SE..12T3 (b) Дополнительная опция для пластин SE..12T3 ISCARmiLL F45E Торцевые фрезы 45° для пластин SEKN/R 12... F45ST D040-22 SR 14-536/S BLD T20/M7 SW6-T SR M10X25 DIN7984 HW 7.0 F45ST D050-22 SR 34-523 BLD T15/M7 SW6-T SR M10X25 DIN7984 HW 7.0 SR 14-601 SR TC-606(a) HW 3.5(a) F45ST D063-22 SR 34-523 BLD T15/M7 SW6-T SR M10X25 DIN7984 HW 7.0 SR 14-601 SR TC-606(a) HW 3.5(a) F45ST D080-27 SR 34-523 BLD T15/M7 SW6-T SR 14-601 SR TC-606(a) HW 3.5(a) F45ST D100-32 SR 34-523 BLD T15/M7 SW6-T SR 14-601 SR TC-606(a) HW 3.5(a) F45ST D125-40 SR 34-523 BLD T15/M7 SW6-T SR 14-601 SR TC-606(a) HW 3.5(a) F45ST D160-40 SR 34-523 BLD T15/M7 SW6-T SR 14-601 SR TC-606(a) HW 3.5(a) Обозначение DC BD APMX CICT(1) OAL DHUB DCONMS Оправка(2) Jkg F45E D 50-22 50.00 67.30 6.50 4 43.00 42.00 22.00 A 0.59 F45E D 63-22 63.00 81.20 6.50 5 40.00 42.50 22.00 A 0.81 F45E D 80-27 80.00 98.20 6.50 6 50.00 63.00 27.00 B 1.43 F45E D100-32 100.00 118.00 6.50 6 50.00 72.00 32.00 B 2.31 F45E D125-40 125.00 143.00 6.50 6 63.00 75.00 40.00 B 3.40 F45E D160-40 160.00 178.00 6.50 8 63.00 92.00 40.00 C 5.28 Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 Пластины см. стр.: SEKN-AF.. (494) SEKR-AF-N-42 (494) SEKR-AF..-76 (494) SEKR-AFTR-HS (495) Запасные части Обозначение F45E D 50-22 F45E D 63-22 F45E D 80-27 F45E D100-32 F45E D125-40 F45E D160-40 NSE 42-R NSE 42-R NSE 42-R NSE 42-R NSE 42-R NSE 42-R SR 35-343.4 SR 35-343.4 SR 35-343.4 SR 35-343.4 SR 35-343.4 SR 35-343.4 HW 2.0 HW 2.0 HW 2.0 HW 2.0 HW 2.0 HW 2.0 LW 35-2620-S LW 35-2620-S LW 35-2620-S LW 35-2620-S LW 35-2620-S LW 35-2620-S SR 35-2011 SR 35-2011 SR 35-2011 SR 35-2011 SR 35-2011 SR 35-2011 HW 3P HW 3P HW 3P HW 3P HW 3P HW 3P SR M10X25DIN7984 SR M10X25DIN7984 HW 7.0 HW 7.0 220 ISCAR
