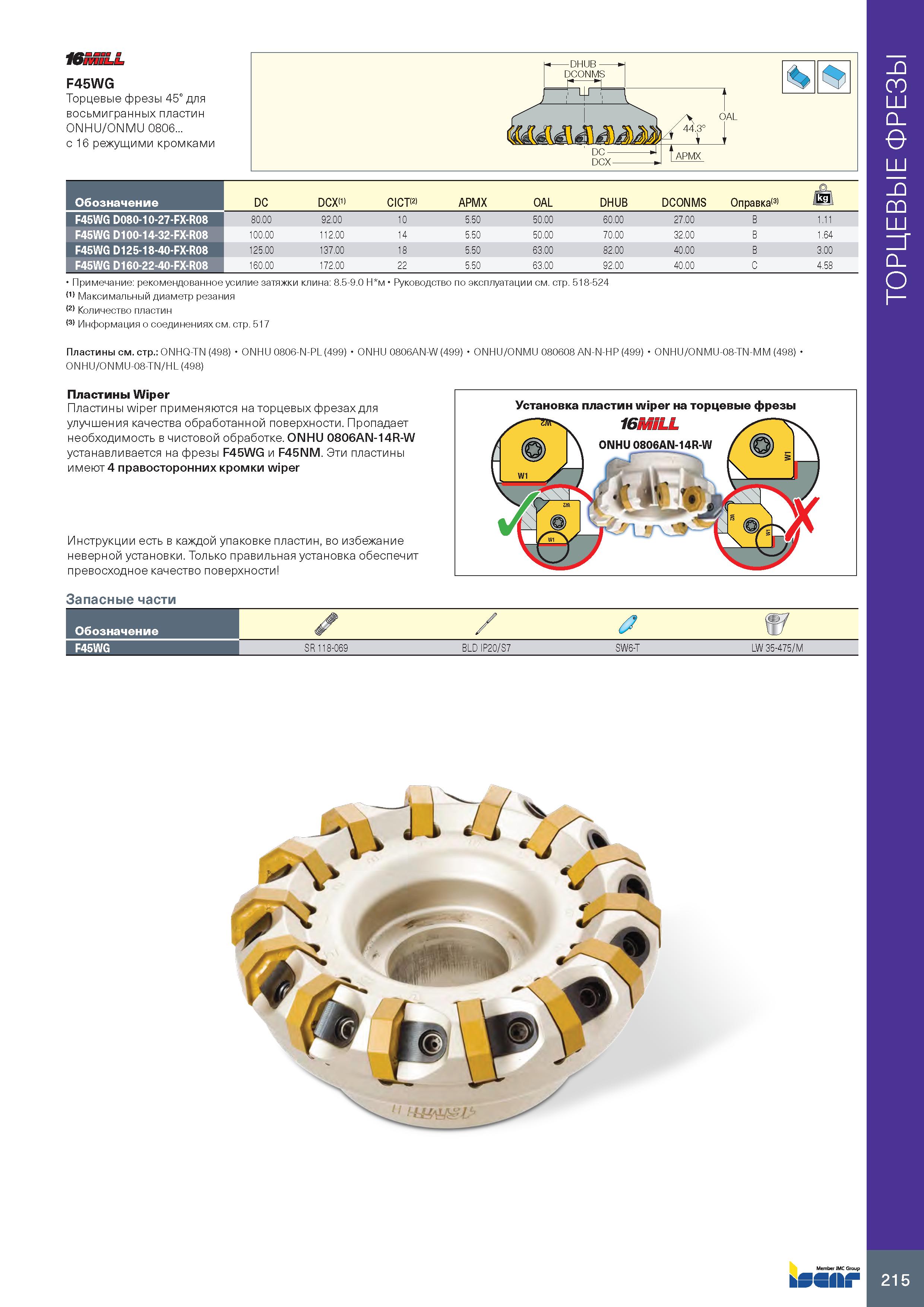

F45WG Торцевые фрезы 45° для восьмигранных пластин ONHU/ONMU 0806... с 16 режущими кромками Примечание: рекомендованное усилие затяжки клина: 8.5-9.0 ньютон на метр Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Информация о соединениях см. стр. 517 Обозначение DC DCX(1) CICT(2) APMX OAL DHUB DCONMS Оправка(3) Jkg F45WG D080-10-27-FX-R08 80.00 92.00 10 5.50 50.00 60.00 27.00 B 1.11 F45WG D100-14-32-FX-R08 100.00 112.00 14 5.50 50.00 70.00 32.00 B 1.64 F45WG D125-18-40-FX-R08 125.00 137.00 18 5.50 63.00 82.00 40.00 B 3.00 F45WG D160-22-40-FX-R08 160.00 172.00 22 5.50 63.00 92.00 40.00 C 4.58 Пластины см. стр.: ONHQ-TN (498) 0NHU/0NMU-08-TN/HL (498) ONHU 0806-N-PL(499) ONHU 0806AN-W (499) ONHU/ONMU 080608 AN-N-HP (499) 0NHU/0NMU-08-TN-MM (498) Пластины Wiper Пластины wiper применяются на торцевых фрезах для улучшения качества обработанной поверхности. Пропадает необходимость в чистовой обработке. ONHU 0806AN-14R-W устанавливается на фрезы F45WG и F45NM. Эти пластины имеют 4 правосторонних кромки wiper Инструкции есть в каждой упаковке пластин, во избежание неверной установки. Только правильная установка обеспечит превосходное качество поверхности Запасные части Обозначение / 2 F45WG SR 118-069 BLD IP20/S7 SW6-T LW 35-475/M bSSflkf ТОРЦЕВЫЕ ФРЕЗЫ
