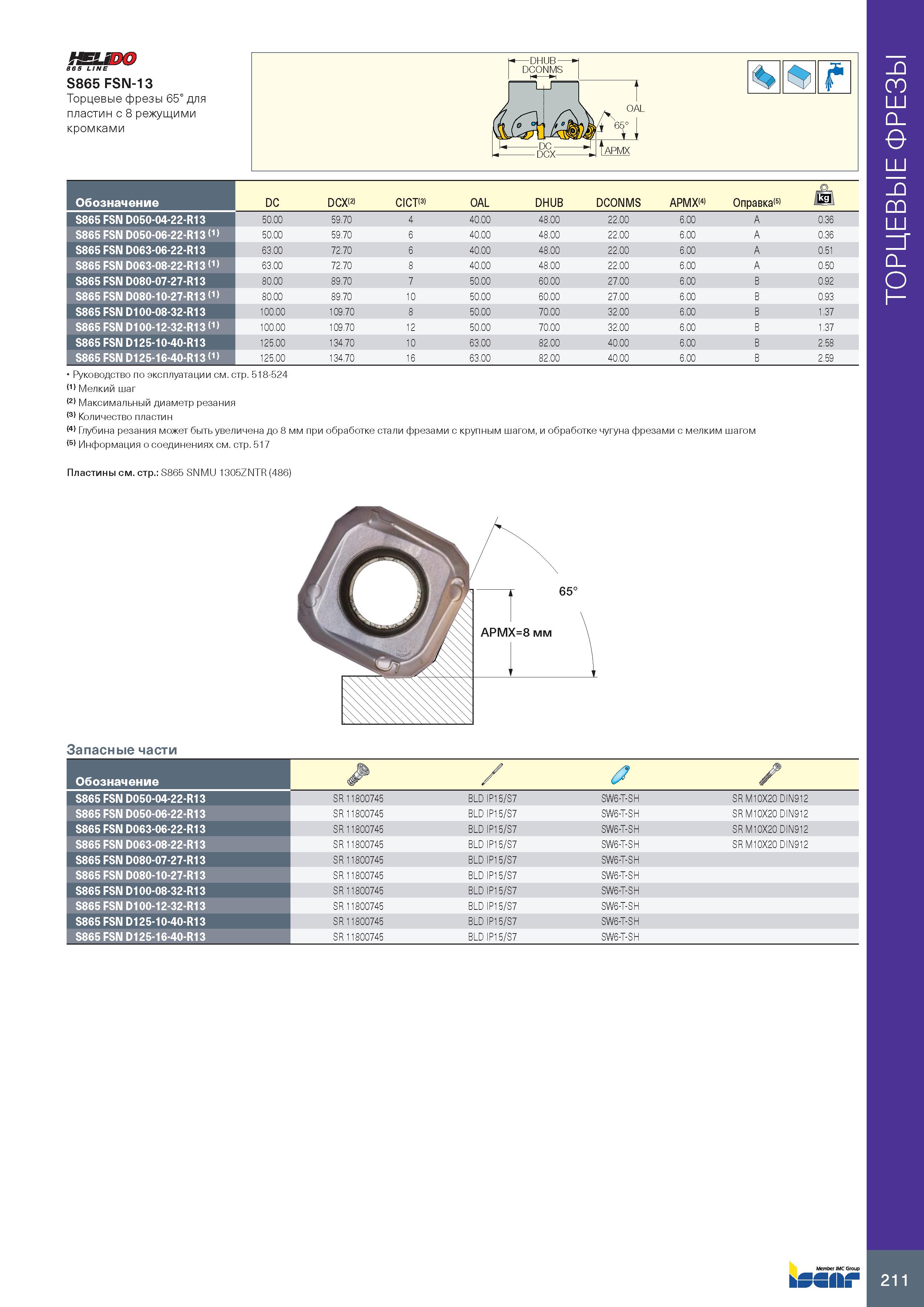

8 6 5 LINE S865 FSN-13 Торцевые фрезы 65° для пластин с 8 режущими кромками Обозначение DC dcx(2) cict(3) OAL DHUB DCONMS apmx(4) Оправка(5) Й1 S865 FSN D050-04-22-R13 50.00 59.70 4 40.00 48.00 22.00 6 00 A 0.36 S865 FSN D050-06-22-R13 (1) 50.00 59.70 6 40.00 48.00 22.00 6 00 A 0.36 S865 FSN D063-06-22-R13 63.00 72.70 6 40.00 48.00 22.00 6 00 A 0.51 S865 FSN D063-08-22-R13 (1) 63.00 72.70 8 40.00 48.00 22.00 6 00 A 0.50 S865 FSN D080-07-27-R13 80.00 89.70 7 50.00 60.00 27.00 6 00 B 0.92 S865 FSN D080-10-27-R13 (1) 80.00 89.70 10 50.00 60.00 27.00 6 00 B 0.93 S865 FSN D100-08-32-R13 100.00 109.70 8 50.00 70.00 32.00 6 00 B 1.37 S865 FSN D100-12-32-R13 (1) 100.00 109.70 12 50.00 70.00 32.00 6 00 B 1.37 S865 FSN D125-10-40-R13 125.00 134.70 10 63.00 82.00 40.00 6 00 B 2.58 S865 FSN D125-16-40-R13 (1) 125.00 134.70 16 63.00 82.00 40.00 6 00 B 2.59 Руководство по эксплуатации см. стр. 518-524 (1) Мелкий шаг (2) Максимальный диаметр резания (3) Количество пластин (4) Глубина резания может быть увеличена до 8 мм при обработке стали фрезами с крупным шагом, и обработке чугуна фрезами с мелким шагом (5) Информация о соединениях см. стр. 517 Пластины см. стр.: S865 SNMU 1305ZNTR (486) Запасные части Обозначение X S865 FSN D050-04-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X20 DIN912 S865 FSN D050-06-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X20 DIN912 S865 FSN D063-06-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X20 DIN912 S865 FSN D063-08-22-R13 SR 11800745 BLD P15/S7 SW6-T-SH SR M10X20 DIN912 S865 FSN D080-07-27-R13 SR 11800745 BLD P15/S7 SW6-T-SH S865 FSN D080-10-27-R13 SR 11800745 BLD P15/S7 SW6-T-SH S865 FSN D100-08-32-R13 SR 11800745 BLD P15/S7 SW6-T-SH S865 FSN D100-12-32-R13 SR 11800745 BLD P15/S7 SW6-T-SH S865 FSN D125-10-40-R13 SR 11800745 BLD P15/S7 SW6-T-SH S865 FSN D125-16-40-R13 SR 11800745 BLD P15/S7 SW6-T-SH Member IMC Group ksaur 211 ТОРЦЕВЫЕ ФРЕЗЫ
