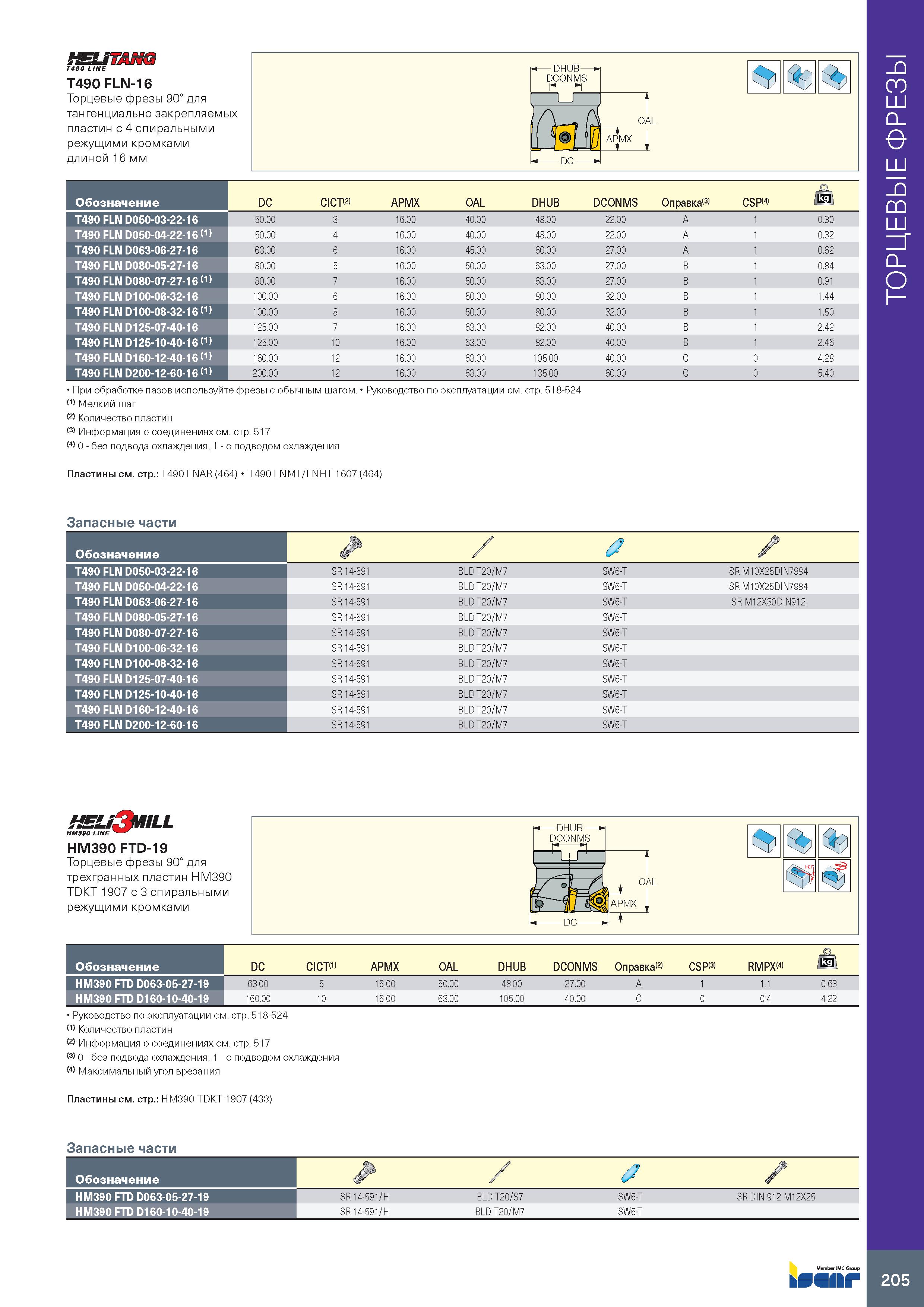

HELiTANG T4S0 LINE T490 FLN-16 Торцевые фрезы 90° для тангенциально закрепляемых пластин с 4 спиральными режущими кромками длиной 16 мм При обработке пазов используйте фрезы с обычным шагом. Руководство по эксплуатации см. стр. 518-524 (1) Мелкий шаг (2) Количество пластин (3) Информация о соединениях см. стр. 517 (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 1607 (464) Обозначение DC CICT(2) APMX OAL DHUB DCONMS Оправка(3) csp(4) Hi T490 FLN D050-03-22-16 50.00 3 16 00 40.00 48.00 22.00 A 1 0.30 T490 FLN D050-04-22-16 (1) 50.00 4 16 00 40.00 48.00 22.00 A 1 0.32 T490 FLN D063-06-27-16 63.00 6 16 00 45.00 60.00 27.00 A 1 0.62 T490 FLN D080-05-27-16 80.00 5 16 00 50.00 63.00 27.00 B 1 0.84 T490 FLN D080-07-27-16 (1) 80.00 7 16 00 50.00 63.00 27.00 B 1 0.91 T490 FLN D100-06-32-16 100.00 6 16 00 50.00 80.00 32.00 B 1 1.44 T490 FLN D100-08-32-16 (1) 100.00 8 16 00 50.00 80.00 32.00 B 1 1.50 T490 FLN D125-07-40-16 125.00 7 16 00 63.00 82.00 40.00 B 1 2.42 T490 FLN D125-10-40-16 (1) 125.00 10 16 00 63.00 82.00 40.00 B 1 2.46 T490 FLN D160-12-40-16 (1) 160.00 12 16 00 63.00 105.00 40.00 C 0 4.28 T490 FLN D200-12-60-16 (1) 200.00 12 16 00 63.00 135.00 60.00 C 0 5.40 Запасные части Обозначение / a T490 FLN D050-03-22-16 SR 14-591 BLD T20/M7 SW6-T SR M10X25DIN7984 T490 FLN D050-04-22-16 SR 14-591 BLD T20/M7 SW6-T SR M10X25DIN7984 T490 FLN D063-06-27-16 SR 14-591 BLD T20/M7 SW6-T SR M12X30DIN912 T490 FLN D080-05-27-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D080-07-27-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D100-06-32-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D100-08-32-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D125-07-40-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D125-10-40-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D160-12-40-16 SR 14-591 BLD T20/M7 SW6-T T490 FLN D200-12-60-16 SR 14-591 BLD T20/M7 SW6-T HeliMill ньютон на метр охлаждения (4) Максимальный угол врезания Пластины см. стр.: HM390 TDKT 1907 (433) Запасные части Обозначение / a / HM390 FTD D063-05-27-19 SR 14-591/H BLD T20/S7 SW6-T SR DIN 912 M12X25 HM390 FTD D160-10-40-19 SR 14-591/H BLD T20/M7 SW6-T bSSflkf 205 ТОРЦЕВЫЕ ФРЕЗЫ
