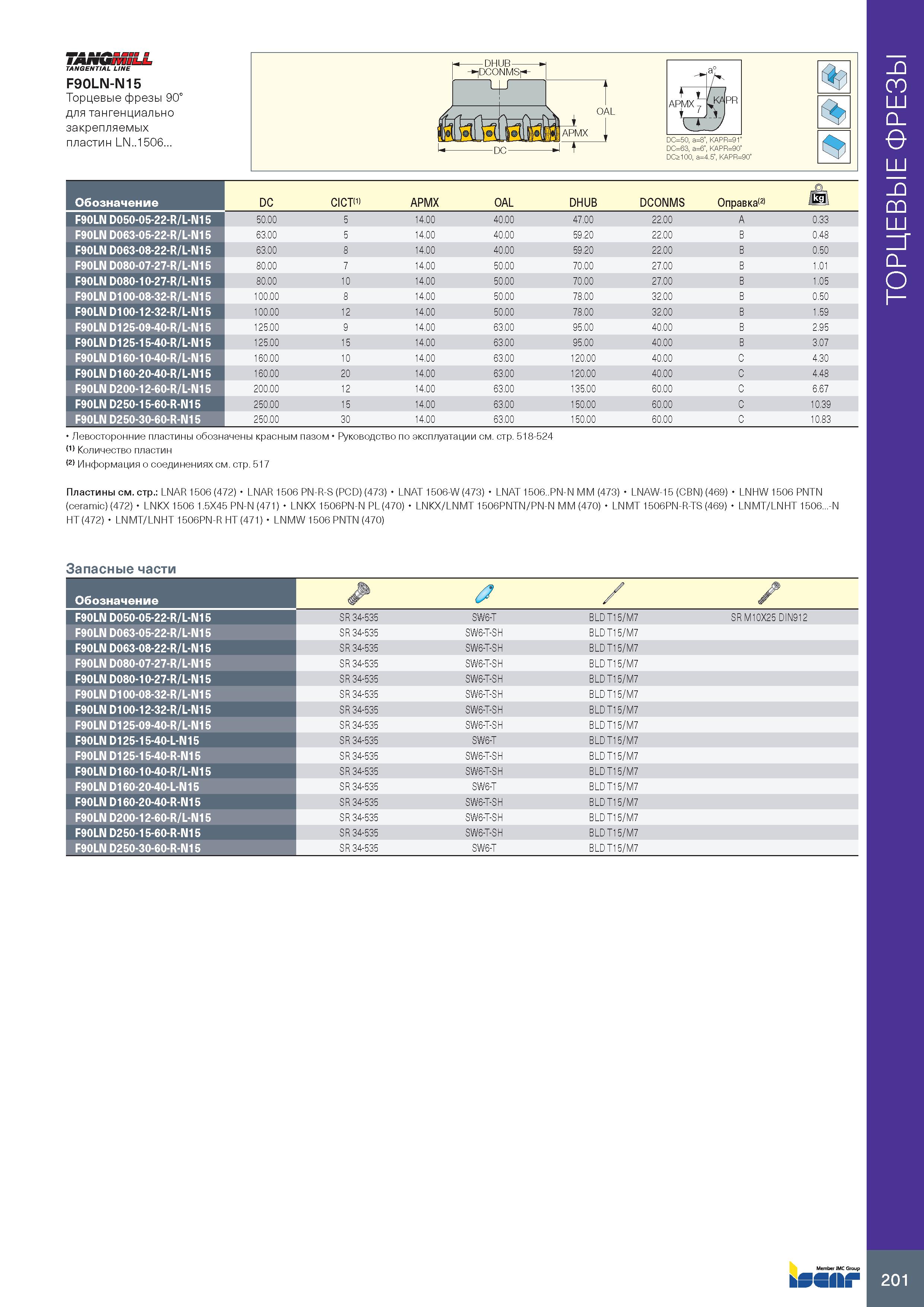

TANGENTIAL LINE F90LN-N15 Торцевые фрезы 90° для тангенциально закрепляемых пластин LN..1506... Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) lkii F90LN D050-05-22-R/L-N15 50.00 14 .00 40 00 47.00 22.00 A 0.33 F90LN D063-05-22-R/L-N15 63.00 5 14 .00 40 00 59.20 22.00 B 0.48 F90LN D063-08-22-R/L-N15 63.00 8 14 .00 40 00 59.20 22.00 B 0.50 F90LN D080-07-27-R/L-N15 80.00 7 14 .00 50 00 70.00 27.00 B 1.01 F90LN D080-10-27-R/L-N15 80.00 10 14 .00 50 00 70.00 27.00 B 1.05 F90LN D100-08-32-R/L-N15 100.00 8 14 .00 50 00 78.00 32.00 B 0.50 F90LN D100-12-32-R/L-N15 100.00 12 14 .00 50 00 78.00 32.00 B 1.59 F90LN D125-09-40-R/L-N15 125.00 9 14 .00 63 00 95.00 40.00 B 2.95 F90LN D125-15-40-R/L-N15 125.00 15 14 .00 63 00 95.00 40.00 B 3.07 F90LN D160-10-40-R/L-N15 160.00 10 14 .00 63 00 120.00 40.00 C 4.30 F90LN D160-20-40-R/L-N15 160.00 20 14 .00 63 00 120.00 40.00 C 4.48 F90LN D200-12-60-R/L-N15 200.00 12 14 .00 63 00 135.00 60.00 C 6.67 F90LN D250-15-60-R-N15 250.00 15 14 .00 63 00 150.00 60.00 C 10.39 F90LN D250-30-60-R-N15 250.00 30 14 .00 63 00 150.00 60.00 C 10.83 Левосторонние пластины обозначены красным пазом Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Информация о соединениях см. стр. 517 Пластины см. стр.: LNAR 1506 (472) LNAR 1506 PN-R-S (PCD) (473) LNAT 1506-W (473) LNAT 1506..PN-N MM (473) LNAW-15 (CBN) (469) LNHW 1506 PNTN (ceramic) (472) LNKX 1506 1.5X45 PN-N (471) LNKX 1506PN-N PL (470) LNKX/LNMT 1506PNTN/PN-N MM (470) LNMT 1506PN-R-TS (469) LNMT/LNHT 1506...-N HT (472) LNMT/LNHT 1506PN-R HT (471) LNMW 1506 PNTN (470) Запасные части Обозначение / / F90LN D050-05-22-R/L-N15 SR 34-535 SW6-T BLD T15/M7 SR M10X25 DIN912 F90LN D063-05-22-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D063-08-22-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D080-07-27-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D080-10-27-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D100-08-32-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D100-12-32-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D125-09-40-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D125-15-40-L-N15 SR 34-535 SW6-T BLD T15/M7 F90LN D125-15-40-R-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D160-10-40-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D160-20-40-L-N15 SR 34-535 SW6-T BLD T15/M7 F90LN D160-20-40-R-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D200-12-60-R/L-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D250-15-60-R-N15 SR 34-535 SW6-T-SH BLD T15/M7 F90LN D250-30-60-R-N15 SR 34-535 SW6-T BLD T15/M7 201 ТОРЦЕВЫЕ ФРЕЗЫ
