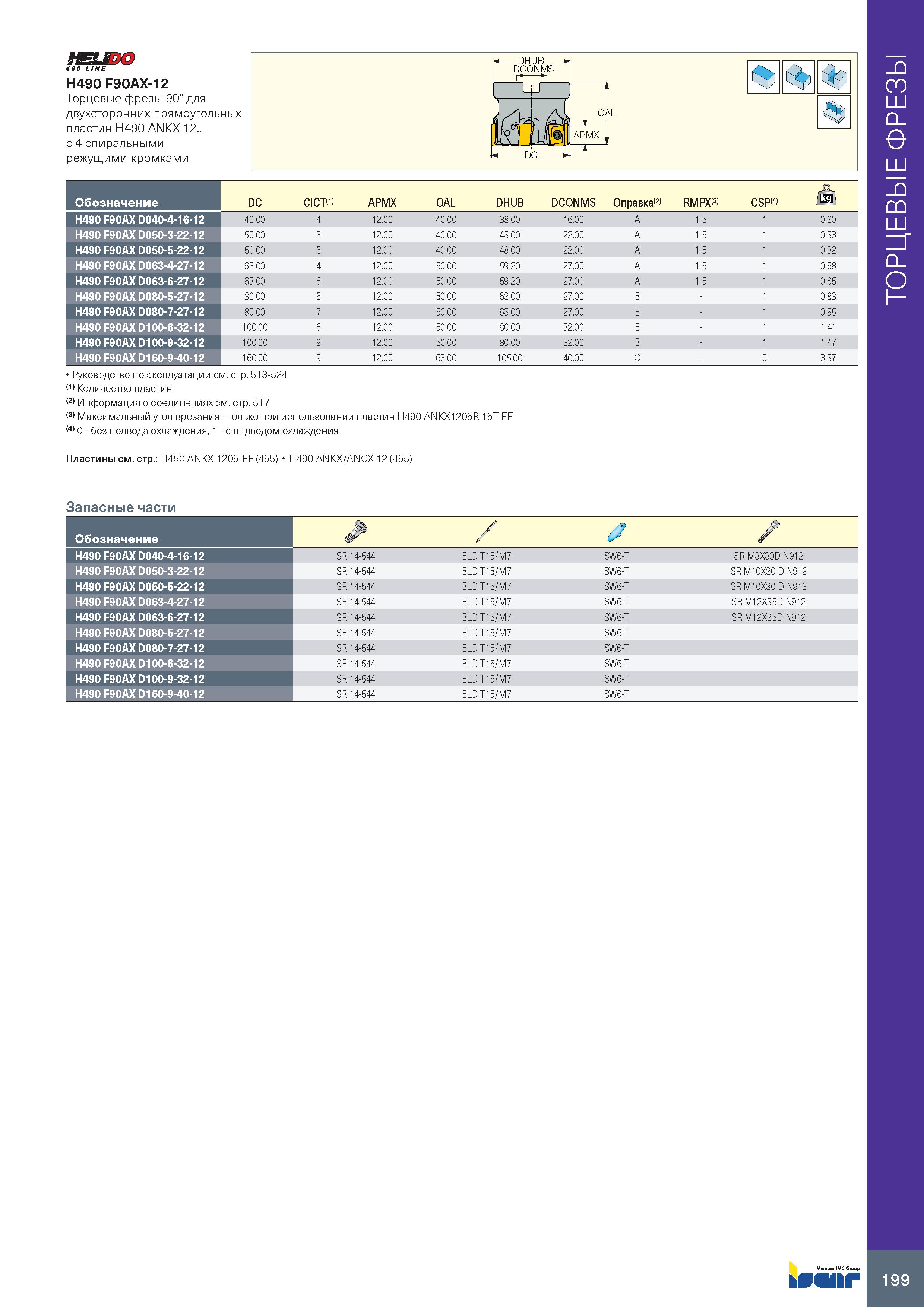

HEUDO 490 LINE H490 F90AX-12 Торцевые фрезы 90° для двухсторонних прямоугольных пластин H490 ANKX 12.. с 4 спиральными режущими кромками Руководство по эксплуатации см. стр. 518-524 11) Количество пластин 12) Информация о соединениях см. стр. 517 (3) Максимальный угол врезания - только при использовании пластин H490 ANKX1205R 15T-FF I4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX 3) CSP(4) Jkg H490 F90AX D040-4-16-12 40.00 4 12.00 40 .00 38.00 16.00 A 1.5 1 0.20 H490 F90AX D050-3-22-12 50.00 3 12.00 40 .00 48.00 22.00 A 1.5 1 0.33 H490 F90AX D050-5-22-12 50.00 5 12.00 40 .00 48.00 22.00 A 1.5 1 0.32 H490 F90AX D063-4-27-12 63.00 4 12.00 50 .00 59.20 27.00 A 1.5 1 0.68 H490 F90AX D063-6-27-12 63.00 6 12.00 50 .00 59.20 27.00 A 1.5 1 0.65 H490 F90AX D080-5-27-12 80.00 5 12.00 50 .00 63.00 27.00 B 1 0.83 H490 F90AX D080-7-27-12 80.00 7 12.00 50 .00 63.00 27.00 B 1 0.85 H490 F90AX D100-6-32-12 100.00 6 12.00 50 .00 80.00 32.00 B 1 1.41 H490 F90AX D100-9-32-12 100.00 9 12.00 50 .00 80.00 32.00 B 1 1.47 H490 F90AX D160-9-40-12 160.00 9 12.00 63 .00 105.00 40.00 C 0 3.87 Пластины см. стр.: H490 ANKX 1205-FF (455) H490 ANKX/ANCX-12 (455) Запасные части Обозначение / J / H490 F90AX D040-4-16-12 SR 14-544 BLD T15/M7 SW6-T SR M8X30DIN912 H490 F90AX D050-3-22-12 SR 14-544 BLD T15/M7 SW6-T SR M10X30 DIN912 H490 F90AX D050-5-22-12 SR 14-544 BLD T15/M7 SW6-T SR M10X30 DIN912 H490 F90AX D063-4-27-12 SR 14-544 BLD T15/M7 SW6-T SR M12X35DIN912 H490 F90AX D063-6-27-12 SR 14-544 BLD T15/M7 SW6-T SR M12X35DIN912 H490 F90AX D080-5-27-12 SR 14-544 BLD T15/M7 SW6-T H490 F90AX D080-7-27-12 SR 14-544 BLD T15/M7 SW6-T H490 F90AX D100-6-32-12 SR 14-544 BLD T15/M7 SW6-T H490 F90AX D100-9-32-12 SR 14-544 BLD T15/M7 SW6-T H490 F90AX D160-9-40-12 SR 14-544 BLD T15/M7 SW6-T 199 ТОРЦЕВЫЕ ФРЕЗЫ
