Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
200 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.196 |
|||||

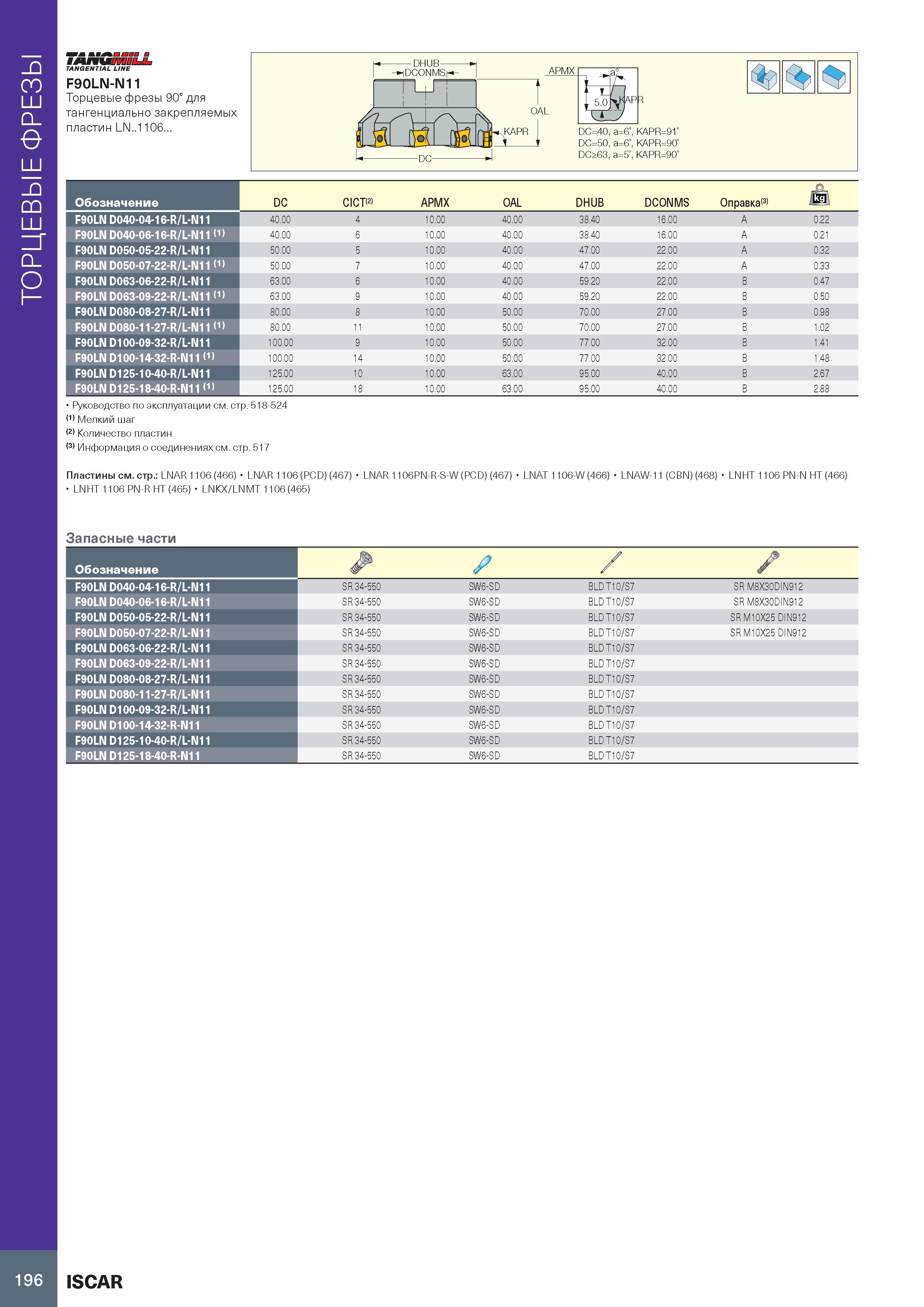

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 196 0200 Lab2u ТОРЦЕВЫЕ ФРЕЗЫ TANGENTIAL LINE F90LN-N11 Торцевые фрезы 90° для тангенциально закрепляемых пластин LN..1106... h DHUB- - 1 DCONMS ЧТ- t APMX 7 'Л 1 -\ Й1 frr" OAL -DC- DC=40, a=6°, KAPR=91° DC=50, a=6°, KAPR=90° DC>63, a=5°, KAPR=90° Руководство по эксплуатации см. стр. 518-524 (1) Мелкий шаг (2) Количество пластин (3) Информация о соединениях см. стр. 517 Обозначение DC CICT 2> APMX OAL DHUB DCONMS Оправка(3) ikii F90LN D040-04-16-R/L-N11 40.00 4 10 00 40 00 38.40 16.00 A 0.22 F90LN D040-06-16-R/L-N11 (1) 40.00 6 10 00 40 00 38.40 16.00 A 0.21 F90LN D050-05-22-R/L-N11 50.00 5 10 00 40 00 47.00 22.00 A 0.32 F90LN D050-07-22-R/L-N11 (1) 50.00 7 10 00 40 00 47.00 22.00 A 0.33 F90LN D063-06-22-R/L-N11 63.00 6 10 00 40 00 59.20 22.00 B 0.47 F90LN D063-09-22-R/L-N11 (1) 63.00 9 10 00 40 00 59.20 22.00 B 0.50 F90LN D080-08-27-R/L-N11 80.00 8 10 00 50 00 70.00 27.00 B 0.98 F90LN D080-11-27-R/L-N11 (1) 80.00 11 10 00 50 00 70.00 27.00 B 1.02 F90LN D100-09-32-R/L-N11 100.00 9 10 00 50 00 77.00 32.00 B 1.41 F90LN D100-14-32-R-N11 (1) 100.00 14 10 00 50 00 77.00 32.00 B 1.48 F90LN D125-10-40-R/L-N11 125.00 10 10 00 63 00 95.00 40.00 B 2.67 F90LN D125-18-40-R-N11 (1) 125.00 18 10 00 63 00 95.00 40.00 B 2.88 Пластины см. стр.: LNAR 1106 (466) LNAR 1106 (PCD) (467) LNAR 1106PN-R-S-W (PCD) (467) LNAT 1106-W (466) LNAW-11 (CBN) (468) LNHT 1106 PN-N HT (466) LNHT 1106 PN-R HT (465) LNKX/LNMT 1106 (465) Запасные части Обозначение / / F90LN D040-04-16-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 SR M8X30DIN912 F90LN D040-06-16-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 SR M8X30DIN912 F90LN D050-05-22-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 SR M10X25 DIN912 F90LN D050-07-22-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 SR M10X25 DIN912 F90LN D063-06-22-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D063-09-22-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D080-08-27-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D080-11-27-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D100-09-32-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D100-14-32-R-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D125-10-40-R/L-N11 SR 34-550 SW6-SD BLD T10/S7 F90LN D125-18-40-R-N11 SR 34-550 SW6-SD BLD T10/S7 196 ISCAR |
|||||
