Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||

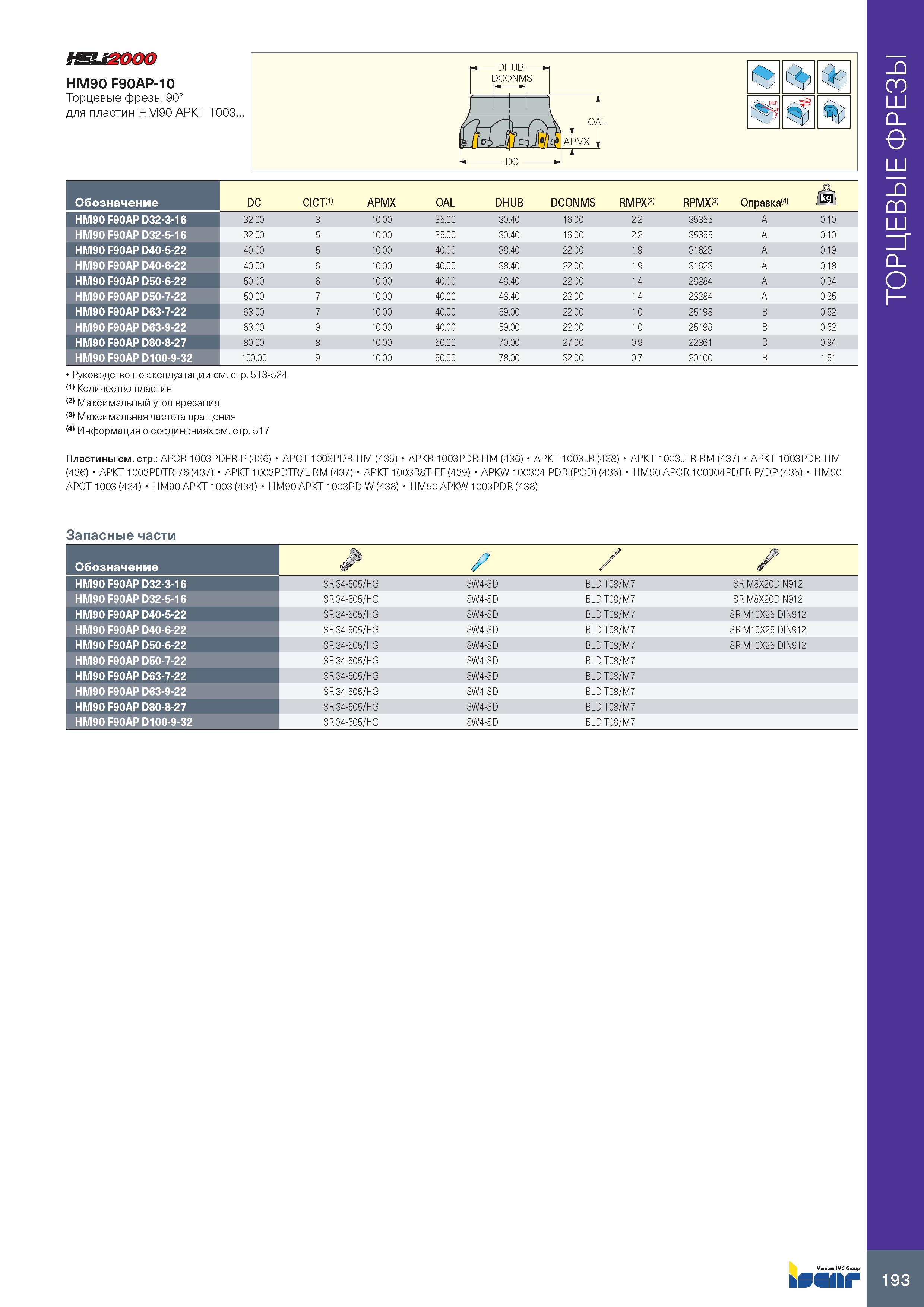

197 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.193 |
|||||
Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 193 0197 Lab2u SSU2000 HM90 F90AP-10 Торцевые фрезы 90° для пластин HM90 APKT 1003... h DHUB- DCONMS t k PMxl L. DC Обозначение DC CICT(1) APMX OAL DHUB DCONMS RMPX 2> RPMX 3> Оправка(4) lkii HM90 F90AP D32-3-16 32.00 3 10 .00 35.00 30 .40 16.00 2.2 35355 A 0.10 HM90 F90AP D32-5-16 32.00 5 10 .00 35.00 30 .40 16.00 2.2 35355 A 0.10 HM90 F90AP D40-5-22 40.00 5 10 .00 40.00 38 .40 22.00 1.9 31623 A 0.19 HM90 F90AP D40-6-22 40.00 6 10 .00 40.00 38 .40 22.00 1.9 31623 A 0.18 HM90 F90AP D50-6-22 50.00 6 10 .00 40.00 48 .40 22.00 1.4 28284 A 0.34 HM90 F90AP D50-7-22 50.00 7 10 .00 40.00 48 .40 22.00 1.4 28284 A 0.35 HM90 F90AP D63-7-22 63.00 7 10 .00 40.00 59 .00 22.00 1.0 25198 B 0.52 HM90 F90AP D63-9-22 63.00 9 10 .00 40.00 59 .00 22.00 1.0 25198 B 0.52 HM90 F90AP D80-8-27 80.00 8 10 .00 50.00 70 .00 27.00 0.9 22361 B 0.94 HM90 F90AP D100-9-32 100.00 9 10 .00 50.00 78 .00 32.00 0.7 20100 B 1.51 Руководство по эксплуатации см. стр. 518-524 '1) Количество пластин '2) Максимальный угол врезания Максимальная частота вращения (4) Информация о соединениях см. стр. 517 Пластины см. стр.: APCR 1003PDFR-P (436) APCT 1003PDR-HM (435) APKR 1003PDR-HM (436) APKT 1003..R (438) APKT 1003..TR-RM (437) APKT 1003PDR-HM (436) APKT 1003PDTR-76 (437) APKT 1003PDTR/L-RM (437) APKT 1003R8T-FF (439) APKW 100304 PDR (PCD) (435) HM90 APCR 100304PDFR-P/DP (435) HM90 APCT 1003 (434) HM90 APKT 1003 (434) HM90 APKT 1003PD-W (438) HM90 APKW 1003PDR (438) Запасные части Обозначение / / HM90 F90AP D32-3-16 SR 34-505/HG SW4-SD BLD T08/M7 SR M8X20DIN912 HM90 F90AP D32-5-16 SR 34-505/HG SW4-SD BLD T08/M7 SR M8X20DIN912 HM90 F90AP D40-5-22 SR 34-505/HG SW4-SD BLD T08/M7 SR M10X25 DIN912 HM90 F90AP D40-6-22 SR 34-505/HG SW4-SD BLD T08/M7 SR M10X25 DIN912 HM90 F90AP D50-6-22 SR 34-505/HG SW4-SD BLD T08/M7 SR M10X25 DIN912 HM90 F90AP D50-7-22 SR 34-505/HG SW4-SD BLD T08/M7 HM90 F90AP D63-7-22 SR 34-505/HG SW4-SD BLD T08/M7 HM90 F90AP D63-9-22 SR 34-505/HG SW4-SD BLD T08/M7 HM90 F90AP D80-8-27 SR 34-505/HG SW4-SD BLD T08/M7 HM90 F90AP D100-9-32 SR 34-505/HG SW4-SD BLD T08/M7 193 ТОРЦЕВЫЕ ФРЕЗЫ |
|||||
