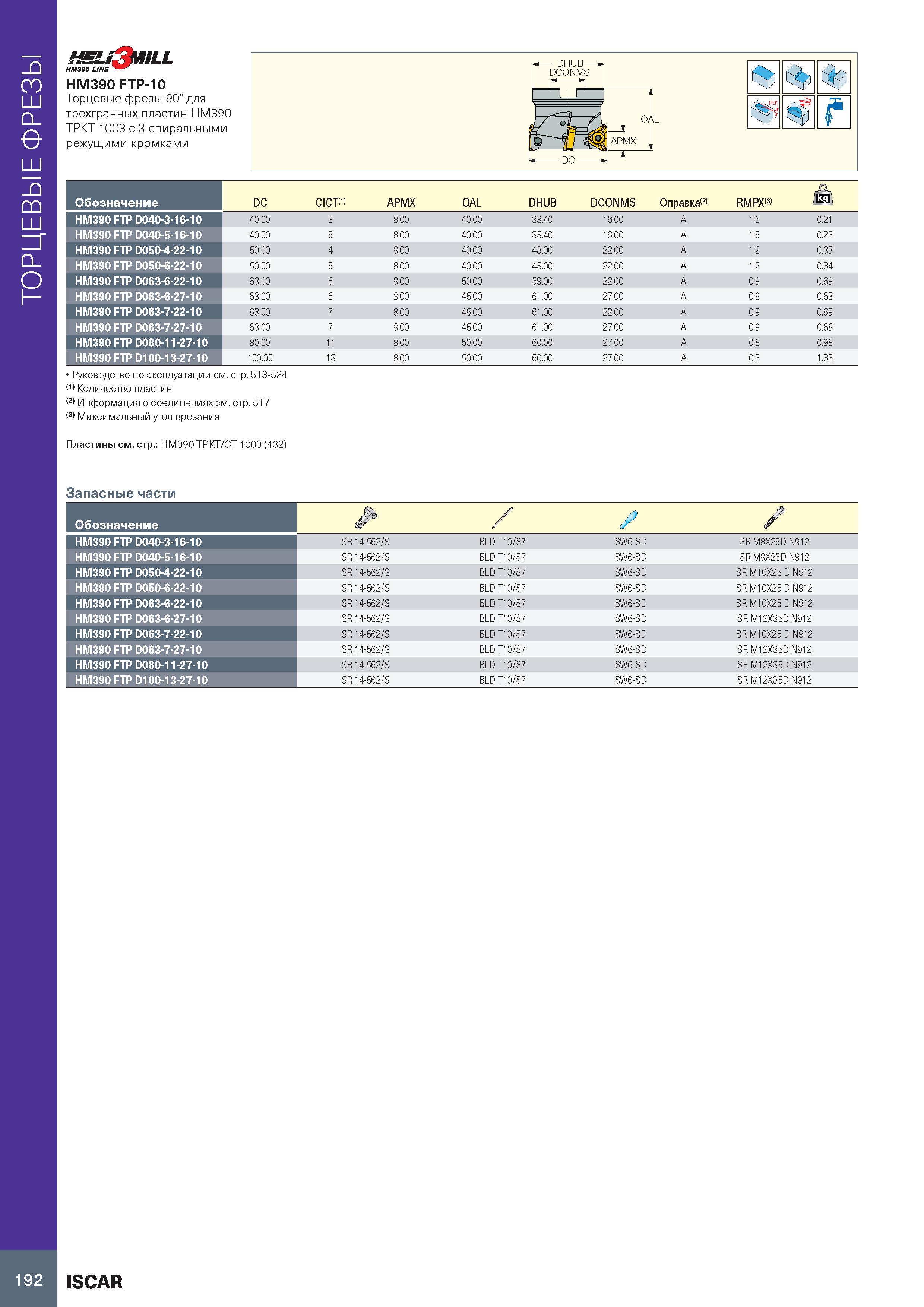

ТОРЦЕВЫЕ ФРЕЗЫ f&U&IILL НМ390 LINE HM390 FTP-10 Торцевые фрезы 90° для трехгранных пластин HM390 TPKT 1003 с 3 спиральными режущими кромками f Обозначение DC CICT(1) APMX OAL DHUB DCONMS Оправка(2) RMPX 3) Jkg HM390 FTP D040-3-16-10 40.00 3 8.00 40.00 38 .40 16.00 A 1.6 0.21 HM390 FTP D040-5-16-10 40.00 5 8.00 40.00 38 .40 16.00 A 1.6 0.23 HM390 FTP D050-4-22-10 50.00 4 8.00 40.00 48 .00 22.00 A 1.2 0.33 HM390 FTP D050-6-22-10 50.00 6 8.00 40.00 48 .00 22.00 A 1.2 0.34 HM390 FTP D063-6-22-10 63.00 6 8.00 50.00 59 .00 22.00 A 0.9 0.69 HM390 FTP D063-6-27-10 63.00 6 8.00 45.00 61 .00 27.00 A 0.9 0.63 HM390 FTP D063-7-22-10 63.00 7 8.00 45.00 61 .00 22.00 A 0.9 0.69 HM390 FTP D063-7-27-10 63.00 7 8.00 45.00 61 .00 27.00 A 0.9 0.68 HM390 FTP D080-11-27-10 80.00 11 8.00 50.00 60 .00 27.00 A 0.8 0.98 HM390 FTP D100-13-27-10 100.00 13 8.00 50.00 60 .00 27.00 A 0.8 1.38 Руководство по эксплуатации см. стр. 518-524 11) Количество пластин 12) Информация о соединениях см. стр. 517 Максимальный угол врезания Пластины см. стр.: HM390 TPKT/CT 1003 (432) Запасные части Обозначение № /' P HM390 FTP D040-3-16-10 SR 14-562/S BLD T10/S7 SW6-SD SR M8X25DIN912 HM390 FTP D040-5-16-10 SR 14-562/S BLD T10/S7 SW6-SD SR M8X25DIN912 HM390 FTP D050-4-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25 DIN912 HM390 FTP D050-6-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25 DIN912 HM390 FTP D063-6-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25 DIN912 HM390 FTP D063-6-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 HM390 FTP D063-7-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25 DIN912 HM390 FTP D063-7-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 HM390 FTP D080-11-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 HM390 FTP D100-13-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 192 ISCAR
