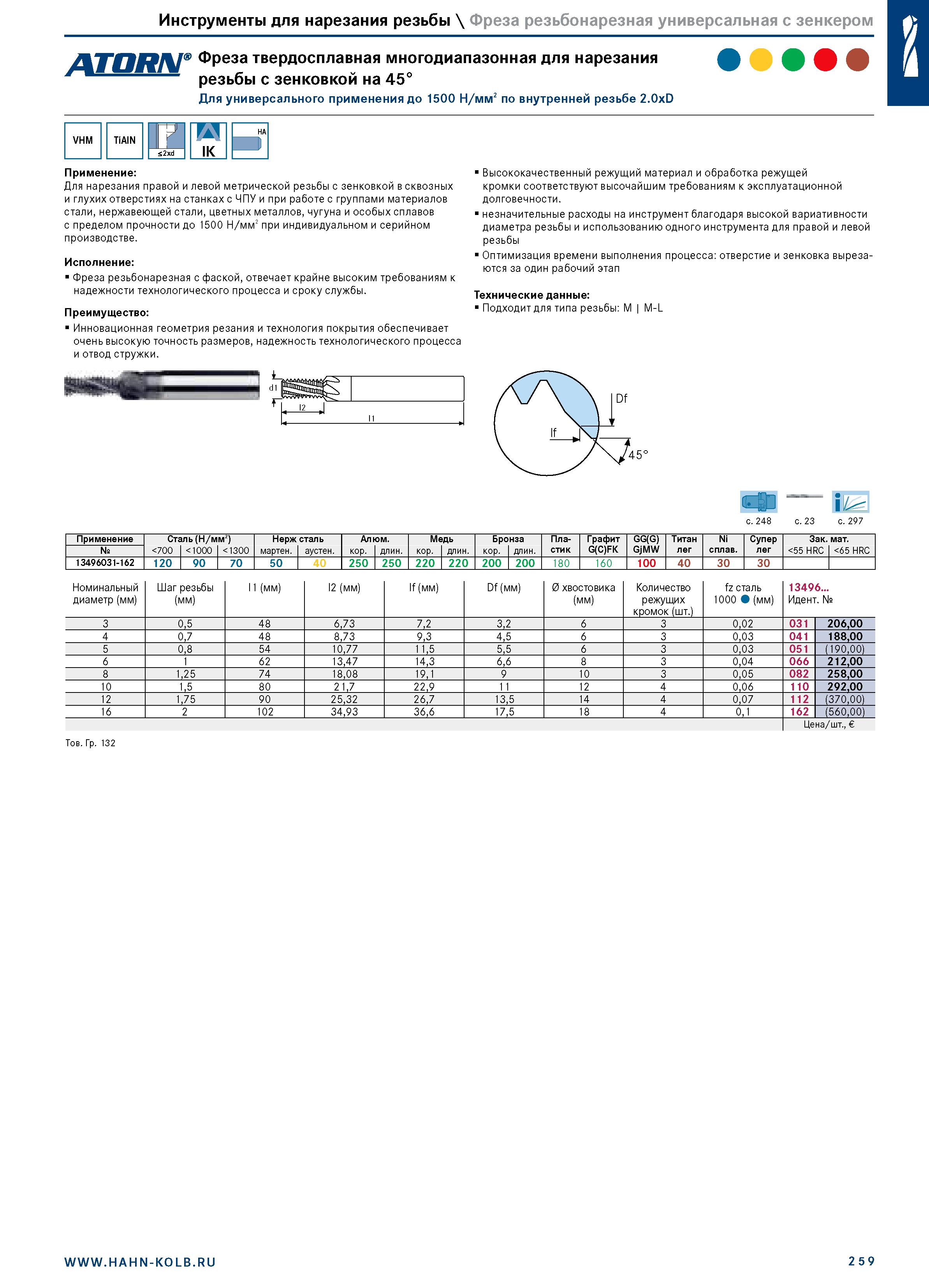

Инструменты для нарезания резьбы \ Фреза резьбонарезная универсальная с зенкером Фреза твердосплавная многодиапазонная для нарезания ф ф резьбы с зенковкой на 45° Для универсального применения до 1500 Н/мм2 по внутренней резьбе 2.0xD VHM TiAlN I J ГД HA IK В S2xd 1 Применение: Для нарезания правой и левой метрической резьбы с зенковкой в сквозных и глухих отверстиях на станках с ЧПУ и при работе с группами материалов стали, нержавеющей стали, цветных металлов, чугуна и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с фаской, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и технология покрытия обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Оптимизация времени выполнения процесса: отверстие и зенковка вырезаются за один рабочий этап Технические данные: Подходит для типа резьбы: M M-L Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13496031-162 120 90 70 50 40 250 250 220 220 200 200 180 160 100 40 30 30 Номинальный диаметр (мм) Шаг резьбы (мм) l1 (мм) l2 (мм) lf (мм) Df (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 (мм) 13496... Идент. № 3 0,5 48 6,73 7,2 3,2 6 3 0,02 031 206,00 4 0,7 48 8,73 9,3 4,5 6 3 0,03 041 188,00 5 0,8 54 10,77 11,5 5,5 6 3 0,03 051 (190,00) 6 1 62 13,47 14,3 6,6 8 3 0,04 066 212,00 8 1,25 74 18,08 19,1 9 10 3 0,05 082 258,00 10 1,5 80 21,7 22,9 11 12 4 0,06 110 292,00 12 1,75 90 25,32 26,7 13,5 14 4 0,07 112 (370,00) 16 2 102 34,93 36,6 17,5 18 4 0,1 162 (560,00) Цена/шт., Тов. Гр. 132 с. 248 с. 297 с. 23 2 59
