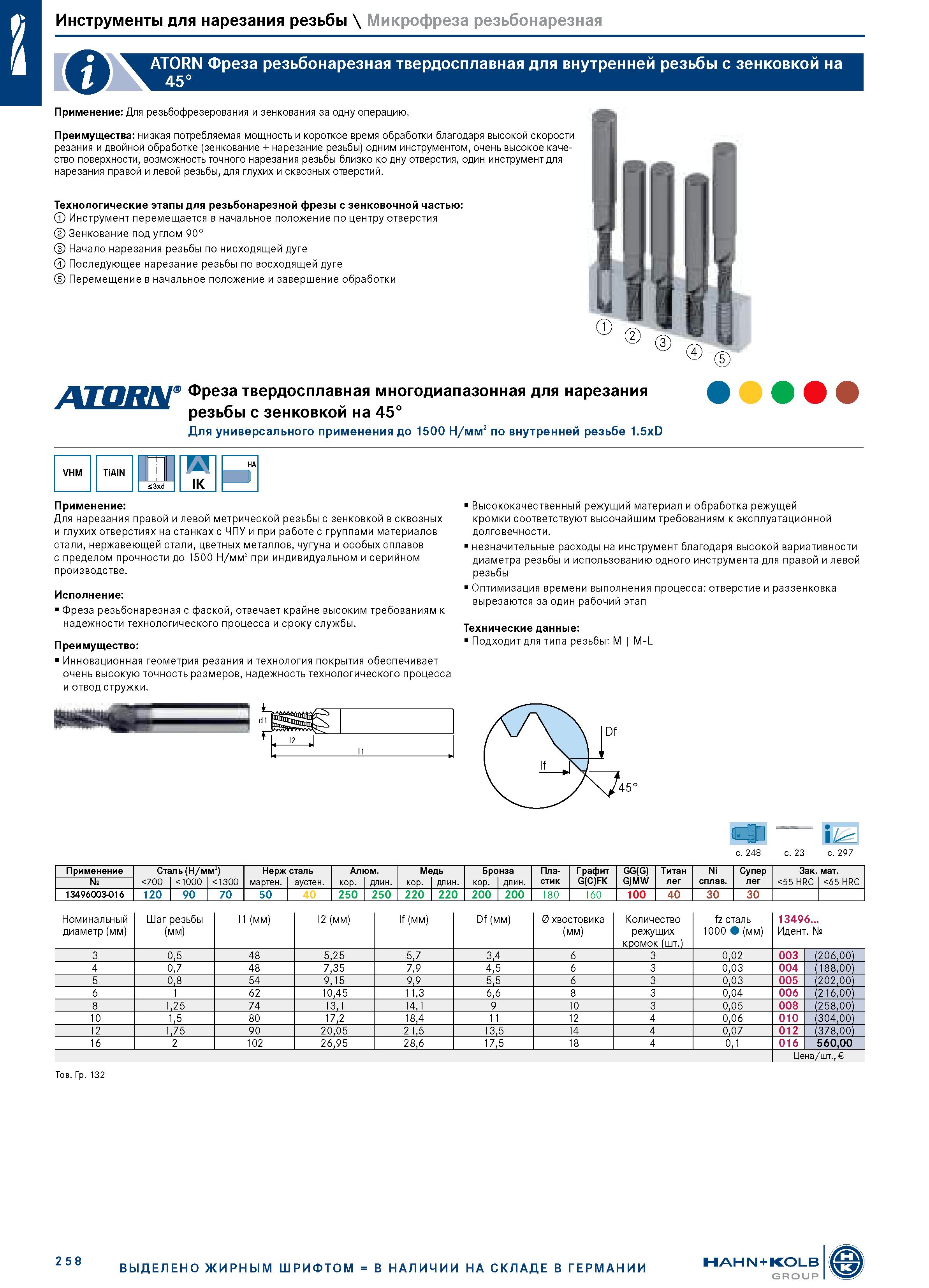

Инструменты для нарезания резьбы \ Микрофреза резьбонарезная ATORN Фреза резьбонарезная твердосплавная для внутренней резьбы с зенковкой на 45° Применение: Для резьбофрезерования и зенкования за одну операцию. Преимущества: низкая потребляемая мощность и короткое время обработки благодаря высокой скорости резания и двойной обработке (зенкование + нарезание резьбы) одним инструментом, очень высокое качество поверхности, возможность точного нарезания резьбы близко ко дну отверстия, один инструмент для нарезания правой и левой резьбы, для глухих и сквозных отверстий. Технологические этапы для резьбонарезной фрезы с зенковочной частью: 0 Инструмент перемещается в начальное положение по центру отверстия 0 Зенкование под углом 90° 0 Начало нарезания резьбы по нисходящей дуге 0 Последующее нарезание резьбы по восходящей дуге 0 Перемещение в начальное положение и завершение обработки Фреза твердосплавная многодиапазонная для нарезания резьбы с зенковкой на 45° Для универсального применения до 1500 Н/мм2 по внутренней резьбе 1.5xD VHM TiAlN IK Применение: Для нарезания правой и левой метрической резьбы с зенковкой в сквозных и глухих отверстиях на станках с ЧПУ и при работе с группами материалов стали, нержавеющей стали, цветных металлов, чугуна и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с фаской, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и технология покрытия обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки. 1 12 rl ll . Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Оптимизация времени выполнения процесса: отверстие и раззенковка вырезаются за один рабочий этап Технические данные: Подходит для типа резьбы: M M-L Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13496003-016 120 90 70 50 40 250 250 220 220 200 200 180 160 100 40 30 30 Номинальный диаметр (мм) Шаг резьбы (мм) l1 (мм) l2 (мм) lf (мм) Df (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 (мм) 13496... Идент. № 3 0,5 48 5,25 5,7 3,4 6 3 0,02 003 (206,00) 4 0,7 48 7,35 7,9 4,5 6 3 0,03 004 (188,00) 5 0,8 54 9,15 9,9 5,5 6 3 0,03 005 (202,00) 6 1 62 10,45 11,3 6,6 8 3 0,04 006 (216,00) 8 1,25 74 13,1 14,1 9 10 3 0,05 008 (258,00) 10 1,5 80 17,2 18,4 11 12 4 0,06 010 (304,00) 12 1,75 90 20,05 21,5 13,5 14 4 0,07 012 (378,00) 16 2 102 26,95 28,6 17,5 18 4 0,1 016 560,00 Цена/шт., Тов. Гр. 132 258 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP HA S3xd с. 248 с. 297 с. 23
