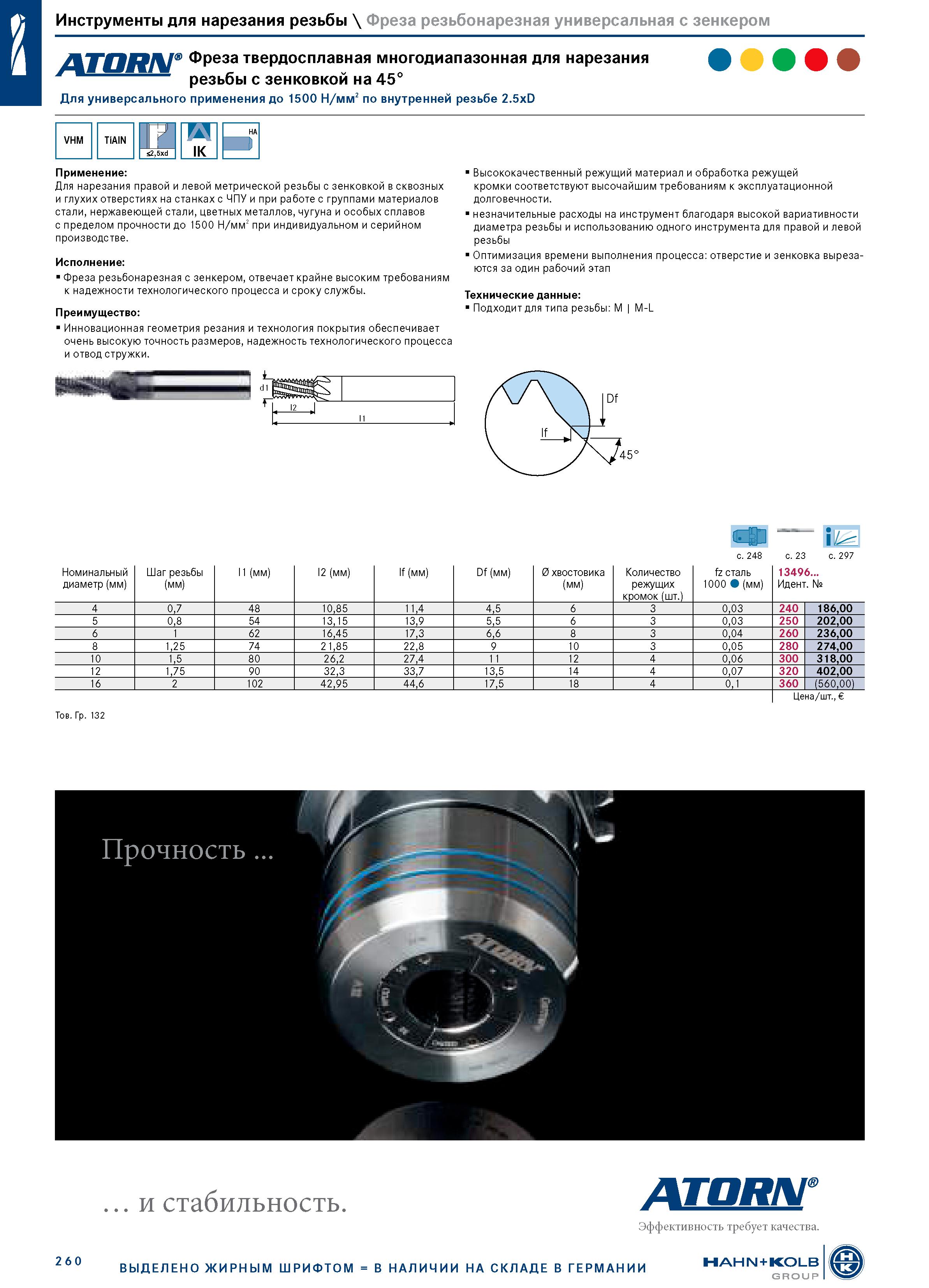

Инструменты для нарезания резьбы \ Фреза резьбонарезная универсальная с зенкером Фреза твердосплавная многодиапазонная для нарезания ф резьбы с зенковкой на 45° Для универсального применения до 1500 Н/мм2 по внутренней резьбе 2.5xD VHM TiAlN 1 S2,5xd IK HA Применение: Для нарезания правой и левой метрической резьбы с зенковкой в сквозных и глухих отверстиях на станках с ЧПУ и при работе с группами материалов стали, нержавеющей стали, цветных металлов, чугуна и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с зенкером, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и технология покрытия обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Оптимизация времени выполнения процесса: отверстие и зенковка вырезаются за один рабочий этап Технические данные: Подходит для типа резьбы: M M-L 12 J ll с. 248 с. 23 с. 297 Номинальный диаметр (мм) Шаг резьбы (мм) l1 (мм) l2 (мм) lf (мм) Df (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 (мм) 13496... Идент. № 4 0,7 48 10,85 11,4 4,5 6 3 0,03 240 186,00 5 0,8 54 13,15 13,9 5,5 6 3 0,03 250 202,00 6 1 62 16,45 17,3 6,6 8 3 0,04 260 236,00 8 1,25 74 21,85 22,8 9 10 3 0,05 280 274,00 10 1,5 80 26,2 27,4 11 12 4 0,06 300 318,00 12 1,75 90 32,3 33,7 13,5 14 4 0,07 320 402,00 16 2 102 42,95 44,6 17,5 18 4 0,1 360 (560,00) Цена/шт., Тов. Гр. 132 ... и стабильность. АЗ.EUHSl Эффективность требует качества. 260 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
