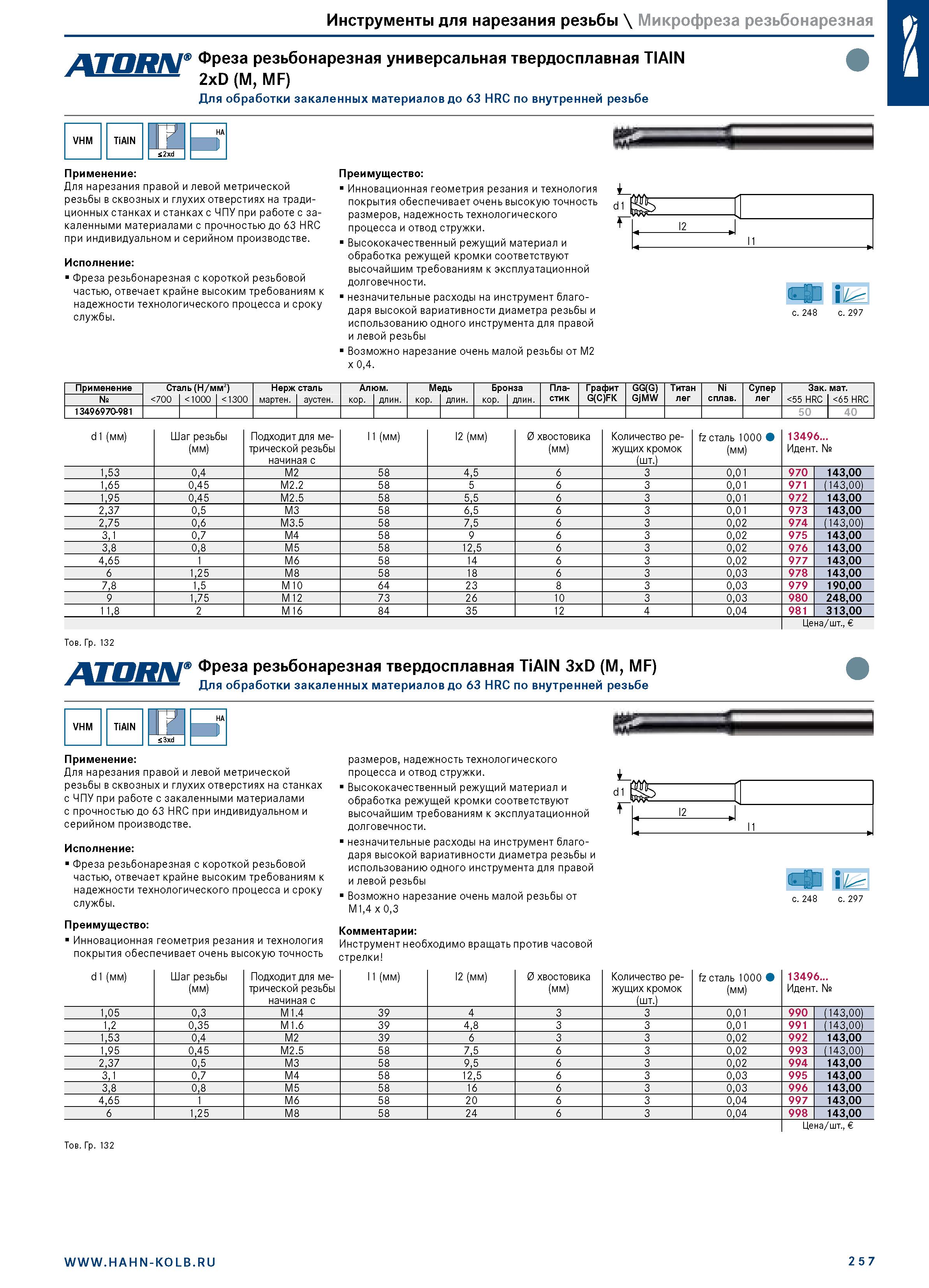

Инструменты для нарезания резьбы \ Микрофреза резьбонарезная Фреза резьбонарезная универсальная твердосплавная TIAlN 2xD (M, MF) Для обработки закаленных материалов до 63 HRC по внутренней резьбе Применение: Для нарезания правой и левой метрической резьбы в сквозных и глухих отверстиях на традиционных станках и станках с ЧПУ при работе с закаленными материалами с прочностью до 63 HRC при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с короткой резьбовой частью, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и технология покрытия обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стру жки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Возможно нарезание очень малой резьбы от M2 x 0,4. d1 1 , 12 J 11 с с. 248 с. 297 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13496970-981 50 40 d1 (мм) Шаг резьбы (мм) Подходит для метрической резьбы начиная с l1 (мм) l2 (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 Ф (мм) 13496... Идент. № 1,53 0,4 M2 58 4,5 6 3 0,01 970 143,00 1,65 0,45 M2.2 58 5 6 3 0,01 971 (143,00) 1,95 0,45 M2.5 58 5,5 6 3 0,01 972 143,00 2,37 0,5 M3 58 6,5 6 3 0,01 973 143,00 2,75 0,6 M3.5 58 7,5 6 3 0,02 974 (143,00) 3,1 0,7 M4 58 9 6 3 0,02 975 143,00 3,8 0,8 M5 58 12,5 6 3 0,02 976 143,00 4,65 1 M6 58 14 6 3 0,02 977 143,00 6 1,25 M8 58 18 6 3 0,03 978 143,00 7,8 1,5 M10 64 23 8 3 0,03 979 190,00 9 1,75 M12 73 26 10 3 0,03 980 248,00 11,8 2 M16 84 35 12 4 0,04 981 313,00 Тов. Гр. 132 Фреза резьбонарезная твердосплавная TiAlN 3xD (M, MF) л Для обработки закаленных материалов до 63 HRC по внутренней резьбе Цена/шт., VHM VHM TiAlN Применение: Для нарезания правой и левой метрической резьбы в сквозных и глухих отверстиях на станках с ЧПУ при работе с закаленными материалами с прочностью до 63 HRC при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с короткой резьбовой частью, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и технология покрытия обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стру жки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Возможно нарезание очень малой резьбы от M1,4 x 0,3 Комментарии: Инструмент необходимо вращать против часовой стрелки d1 Sr 1 I 12 J 11 с. 248 с. 297 d1 (мм) Шаг резьбы (мм) Подходит для метрической резьбы начиная с 11 (мм) 12 (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 Ф (мм) 13496... Идент. № 1,05 0,3 M1.4 39 4 3 3 0,01 990 (143,00) 1,2 0,35 M1.6 39 4,8 3 3 0,01 991 (143,00) 1,53 0,4 M2 39 6 3 3 0,02 992 143,00 1,95 0,45 M2.5 58 7,5 6 3 0,02 993 (143,00) 2,37 0,5 M3 58 9,5 6 3 0,02 994 143,00 3,1 0,7 M4 58 12,5 6 3 0,03 995 143,00 3,8 0,8 M5 58 16 6 3 0,03 996 143,00 4,65 1 M6 58 20 6 3 0,04 997 143,00 6 1,25 M8 58 24 6 3 0,04 998 143,00 Цена/шт., Тов. Гр. 132 257
