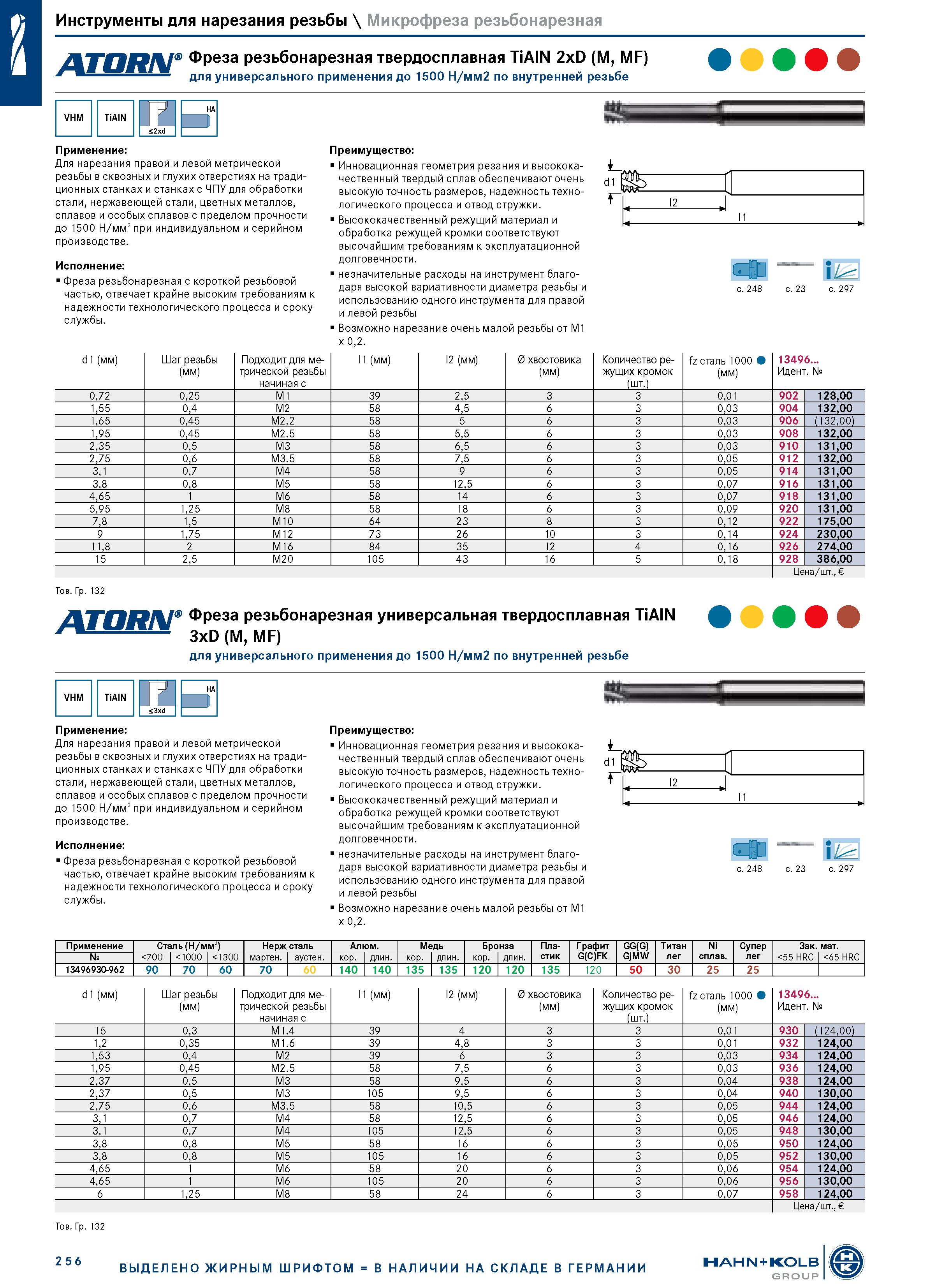

Инструменты для нарезания резьбы \ Микрофреза резьбонарезная Фреза резьбонарезная твердосплавная TiAlN 2xD (M, MF) для универсального применения до 1500 Н/мм2 по внутренней резьбе VHM TiAlN Применение: Для нарезания правой и левой метрической резьбы в сквозных и глухих отверстиях на традиционных станках и станках с ЧПУ для обработки стали, нержавеющей стали, цветных металлов, сплавов и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с короткой резьбовой частью, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и высококачественный твердый сплав обеспечивают очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Возможно нарезание очень малой резьбы от M1 x 0,2. d1 ( 1 , 12 J 11 с d1 (мм) Шаг резьбы (мм) Подходит для метрической резьбы начиная с l1 (мм) l2 (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 Ф (мм) 13496... Идент. № 0,72 0,25 M1 39 2,5 3 3 0,01 902 128,00 1,55 0,4 M2 58 4,5 6 3 0,03 904 132,00 1,65 0,45 M2.2 58 5 6 3 0,03 906 (132,00) 1,95 0,45 M2.5 58 5,5 6 3 0,03 908 132,00 2,35 0,5 M3 58 6,5 6 3 0,03 910 131,00 2,75 0,6 M3.5 58 7,5 6 3 0,05 912 132,00 3,1 0,7 M4 58 9 6 3 0,05 914 131,00 3,8 0,8 M5 58 12,5 6 3 0,07 916 131,00 4,65 1 M6 58 14 6 3 0,07 918 131,00 5,95 1,25 M8 58 18 6 3 0,09 920 131,00 7,8 1,5 M10 64 23 8 3 0,12 922 175,00 9 1,75 M12 73 26 10 3 0,14 924 230,00 11,8 2 M16 84 35 12 4 0,16 926 274,00 15 2,5 M20 105 43 16 5 0,18 928 386,00 Цена/шт., Тов. Гр. 132 Фреза резьбонарезная универсальная твердосплавная TiAlN 3xD (M, MF) для универсального применения до 1500 Н/мм2 по внутренней резьбе HA с. 248 с. 297 с. 23 Применение: Для нарезания правой и левой метрической резьбы в сквозных и глухих отверстиях на традиционных станках и станках с ЧПУ для обработки стали, нержавеющей стали, цветных металлов, сплавов и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Фреза резьбонарезная с короткой резьбовой частью, отвечает крайне высоким требованиям к надежности технологического процесса и сроку службы. Преимущество: Инновационная геометрия резания и высококачественный твердый сплав обеспечивают очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы Возможно нарезание очень малой резьбы от M1 x 0,2. с. 248 с. 23 с. 297 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13496930-962 90 70 60 70 60 140 140 135 135 120 120 135 120 50 30 25 25 d1 (мм) Шаг резьбы (мм) Подходит для метрической резьбы начиная с 11 (мм) 12 (мм) 0 хвостовика (мм) Количество режущих кромок (шт.) fz сталь 1000 Ф (мм) 13496... Идент. № 15 0,3 M1.4 39 4 3 3 0,01 930 (124,00) 1,2 0,35 M1.6 39 4,8 3 3 0,01 932 124,00 1,53 0,4 M2 39 6 3 3 0,03 934 124,00 1,95 0,45 M2.5 58 7,5 6 3 0,03 936 124,00 2,37 0,5 M3 58 9,5 6 3 0,04 938 124,00 2,37 0,5 M3 105 9,5 6 3 0,04 940 130,00 2,75 0,6 M3.5 58 10,5 6 3 0,05 944 124,00 3,1 0,7 M4 58 12,5 6 3 0,05 946 124,00 3,1 0,7 M4 105 12,5 6 3 0,05 948 130,00 3,8 0,8 M5 58 16 6 3 0,05 950 124,00 3,8 0,8 M5 105 16 6 3 0,05 952 130,00 4,65 1 M6 58 20 6 3 0,06 954 124,00 4,65 1 M6 105 20 6 3 0,06 956 130,00 6 1,25 M8 58 24 6 3 0,07 958 124,00 Цена/шт., Тов. Гр. 132 2 56 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
