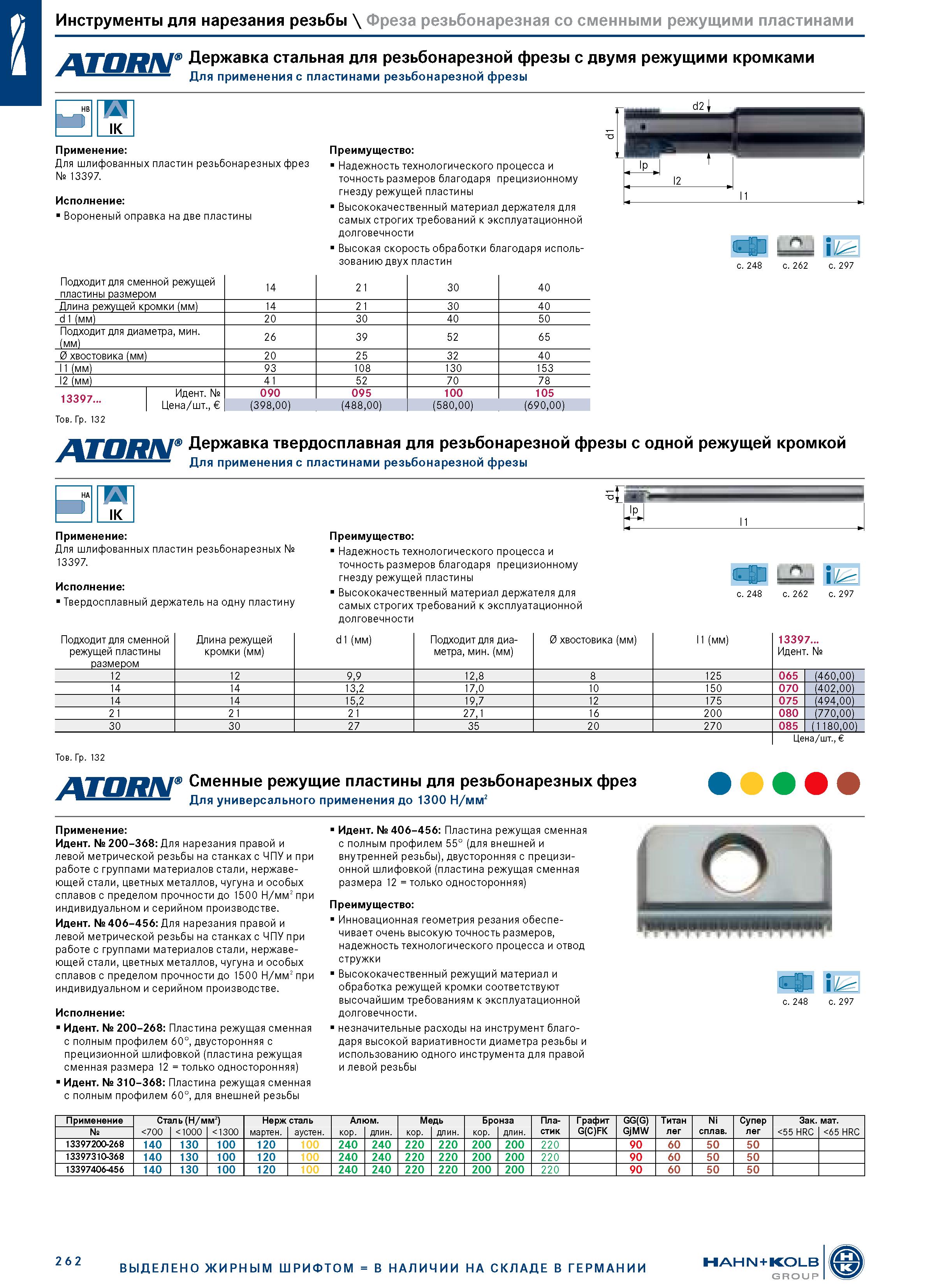

Инструменты для нарезания резьбы \ Фреза резьбонарезная со сменными режущими пластинами Державка стальная для резьбонарезной фрезы с двумя режущими кромками Для применения с пластинами резьбонарезной фрезы IK d2 Применение: Для шлифованных пластин резьбонарезных фрез № 13397. Исполнение: оненый оправка на две пластины Преимущество: Надежность технологического процесса и точность размеров благодаря прецизионному гнезду режущей пластины Высококачественный материал держателя для самых строгих требований к эксплуатационной долговечности Высокая скорость обработки благодаря использованию двух пластин I Г с. 262 с. 297 Подходит для сменной режущей пластины размером 14 21 30 40 Длина режущей кромки (мм) 14 21 30 40 d1 (мм) 20 30 40 50 Подходит для диаметра, мин. (мм) 26 39 52 65 0 хвостовика (мм) 20 25 32 40 11 (мм) 93 108 130 153 12 (мм) 41 52 70 78 13397... I .. Идент. № Цена/шт., 090 095 100 105 (398,00) (488,00) (580,00) (690,00) Тов. Гр. 132 ATORM Державка твердосплавная для резьбонарезной фрезы с одной режущей кромкой Для применения с пластинами резьбонарезной фрезы IK £ Применение: Для шлифованных пластин резьбонарезных № 13397. Исполнение: Твердосплавный держатель на одну пластину Преимущество: Надежность технологического процесса и точность размеров благодаря прецизионному гнезду режущей пластины Высококачественный материал держателя для самых строгих требований к эксплуатационной долговечности Подходит для сменной режущей пластины размером Длина режущей кромки (мм) d1 (мм) Подходит для диаметра, мин. (мм) 0 хвостовика (мм) 11 (мм) 13397... Идент. № 12 12 9,9 12,8 8 125 065 (460,00) 14 14 13,2 17,0 10 150 070 (402,00) 14 14 15,2 19,7 12 175 075 (494,00) 21 21 21 27,1 16 200 080 (770,00) 30 30 27 35 20 270 085 (1180,00) Цена/шт., Тов. Гр. 132 Сменные режущие пластины для резьбонарезных фрез ж ш Для универсального применения до 1300 Н/мм2 Применение: Идент. № 200-368: Для нарезания правой и левой метрической резьбы на станках с ЧПУ и при работе с группами материалов стали, нержавеющей стали, цветных металлов, чугуна и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Идент. № 406-456: Для нарезания правой и левой метрической резьбы на станках с ЧПУ при работе с группами материалов стали, нержавеющей стали, цветных металлов, чугуна и особых сплавов с пределом прочности до 1500 Н/мм2 при индивидуальном и серийном производстве. Исполнение: Идент. № 200-268: Пластина режущая сменная с полным профилем 60°, двусторонняя с прецизионной шлифовкой (пластина режущая сменная размера 12 = только односторонняя) Идент. № 310-368: Пластина режущая сменная с полным профилем 60°, для внешней резьбы Идент. № 406-456: Пластина режущая сменная с полным профилем 55° (для внешней и внутренней резьбы), двусторонняя с прецизионной шлифовкой (пластина режущая сменная размера 12 = только односторонняя) Преимущество: Инновационная геометрия резания обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки Высококачественный режущий материал и обработка режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. незначительные расходы на инструмент благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы HB с. 248 HA IP с. 248 с. 262 с. 297 с. 248 с. 297 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13397200-268 140 130 100 120 100 240 240 220 220 200 200 220 90 60 50 50 13397310-368 140 130 100 120 100 240 240 220 220 200 200 220 90 60 50 50 13397406-456 140 130 100 120 100 240 240 220 220 200 200 220 90 60 50 50 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
