137 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B25

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B25 0137 Lab2u

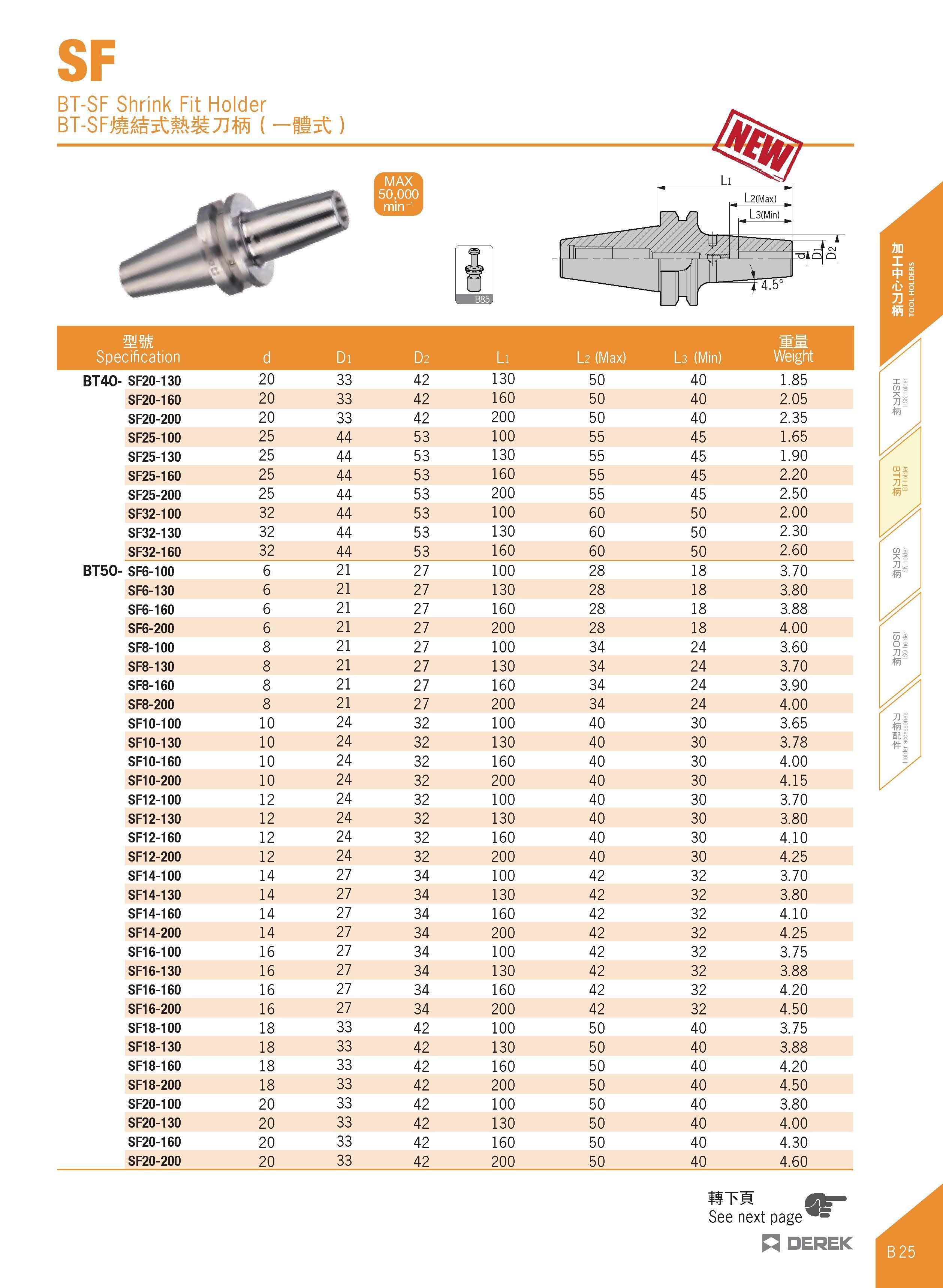

SF BT-SF Shrink Fit Holder BT-SFji 5t 7Iffi ( -flit) illXlIUll Specification d Di D2 Li l 2 (Max) l 3 (Min) Ww Weight BT40- SF20-130 20 33 42 130 50 40 1.85 SF20-160 20 33 42 160 50 40 2.05 SF20-200 20 33 42 200 50 40 2.35 SF25-100 25 44 53 100 55 45 1.65 SF25-130 25 44 53 130 55 45 1.90 SF25-160 25 44 53 160 55 45 2.20 SF25-200 25 44 53 200 55 45 2.50 SF32-100 32 44 53 100 60 50 2.00 SF32-130 32 44 53 130 60 50 2.30 SF32-160 32 44 53 160 60 50 2.60 BT50- SF6-100 6 21 27 100 28 18 3.70 SF6-130 6 21 27 130 28 18 3.80 SF6-160 6 21 27 160 28 18 3.88 SF6-200 6 21 27 200 28 18 4.00 SF8-100 8 21 27 100 34 24 3.60 SF8-130 8 21 27 130 34 24 3.70 SF8-160 8 21 27 160 34 24 3.90 SF8-200 8 21 27 200 34 24 4.00 SF10-100 10 24 32 100 40 30 3.65 SF10-130 10 24 32 130 40 30 3.78 SF10-160 10 24 32 160 40 30 4.00 SF10-200 10 24 32 200 40 30 4.15 SF12-100 12 24 32 100 40 30 3.70 SF12-130 12 24 32 130 40 30 3.80 SF12-160 12 24 32 160 40 30 4.10 SF12-200 12 24 32 200 40 30 4.25 SF14-100 14 27 34 100 42 32 3.70 SF14-130 14 27 34 130 42 32 3.80 SF14-160 14 27 34 160 42 32 4.10 SF14-200 14 27 34 200 42 32 4.25 SF16-100 16 27 34 100 42 32 3.75 SF16-130 16 27 34 130 42 32 3.88 SF16-160 16 27 34 160 42 32 4.20 SF16-200 16 27 34 200 42 32 4.50 SF18-100 18 33 42 100 50 40 3.75 SF18-130 18 33 42 130 50 40 3.88 SF18-160 18 33 42 160 50 40 4.20 SF18-200 18 33 42 200 50 40 4.50 SF20-100 20 33 42 100 50 40 3.80 SF20-130 20 33 42 130 50 40 4.00 SF20-160 20 33 42 160 50 40 4.30 SF20-200 20 33 42 200 50 40 4.60 IITM See next page T 3 DEREK
